5535090-4

产品分类: 背板连接器 - DIN 41612
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity DIN41612欧式连接器, Eurocard系列, C型, 96路, 3行, 母座, 焊接端接
供应商型号: 26M-5535090-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - DIN 41612 5535090-4

5535090-4概述

    #

    产品简介

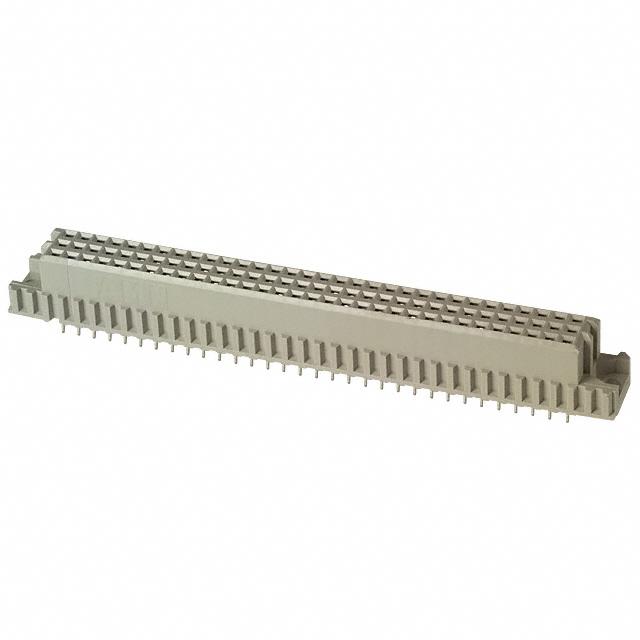

    本篇文档详细介绍了一款型号为5535090-4的电子元器件——96位置板对板插座(Receptacle, Board-to-Board)。该电子元器件属于Eurocard连接器系列,主要用于电路板之间的信号传输。其主要特点是提供高达96个信号传输位置,并且每个位置之间的中心线间距为2.54毫米。这种类型的连接器广泛应用于工业控制、通信设备、计算机系统以及其他需要高可靠性的电子设备中。

    技术参数


    - 产品类型: 板对板插座
    - 位置数: 96
    - 中心线间距 (Pitch): 2.54 mm (0.1 in)
    - 行数: 3
    - 列数: 32
    - 引脚尾长度 (Tail Length): 3.3 mm (0.13 in)
    - PCB安装方式: 垂直
    - 操作温度范围: -55°C 至 105°C (-67°F 至 221°F)
    - 兼容性标准:
    - 符合欧盟RoHS指令2011/65/EU
    - 符合欧盟ELV指令2000/53/EC
    - 符合中国RoHS 2指令
    - 不含REACH高度关注物质(SVHC)

    产品特点和优势


    独特功能和优势
    - 高密度布局: 96个信号传输位置,使得这款连接器在紧凑的空间内能够传输更多的信号。
    - 广泛的温度适应性: 操作温度范围从-55°C到105°C,适合各种严苛的工作环境。
    - 环保合规: 符合多种国际环保标准,确保在生产和应用过程中对环境的影响最小化。
    市场竞争力
    - 可靠性: 多达96个信号位置,使该连接器具有极高的信号传输可靠性。
    - 兼容性强: 兼容多种环境条件和法规要求,适合于全球市场的需求。

    应用案例和使用建议


    实际应用场景
    这款连接器广泛应用于工业控制系统、通信设备、服务器和计算机系统等。例如,在工业控制系统中,这种高密度连接器可以用于连接多个传感器和执行器,以实现高效的信号传输。
    使用建议
    - 在高温环境下使用时,应确保连接器和相关电路板的设计符合高温度要求,以防止热应力引起的损坏。
    - 由于该连接器具有垂直安装方式,建议在安装时注意保证足够的机械强度,以防止在振动环境中脱落。

    兼容性和支持


    兼容性
    该连接器与多种同系列的产品兼容,如5535090-5,5535043-4等,这些产品同样适用于板对板连接。
    厂商支持
    制造商提供了良好的技术支持和售后服务,包括电话支持(+1 800 522 6752)和在线资源下载(如CAD文件和产品规格书)。

    常见问题与解决方案


    问题1: 连接器过热
    - 解决方案: 确保连接器周围有足够的散热空间,避免过度拥挤。
    问题2: 引脚接触不良
    - 解决方案: 定期清洁连接器引脚,并确保正确插拔,以保持良好接触。
    问题3: 温度过高导致损坏
    - 解决方案: 在设计和安装时考虑温度影响,确保适当的冷却措施。

    总结和推荐


    综合评估
    5535090-4型板对板插座是一款高度可靠的连接器,其高密度设计和宽温度范围使其成为工业应用中的理想选择。此外,其环保合规性也使得其在全球市场中具备竞争优势。
    推荐结论
    鉴于其卓越的技术参数、广泛的应用场景和全面的支持服务,强烈推荐使用这款5535090-4板对板插座。无论是在工业控制还是通信领域,该产品都能提供优异的性能和可靠性。

5535090-4参数

参数
长*宽*高 94mm(长度)*10.59mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

5535090-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5535090-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - DIN 41612 TE CONNECTIVITY 5535090-4 5535090-4数据手册

5535090-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 38.0855
10+ ¥ 33.9016
100+ ¥ 30.4851
500+ ¥ 28.719
库存: 1080
起订量: 1 增量: 30
交货地:
最小起订量为:1
合计: ¥ 38.08
直接购买
加入购物车
