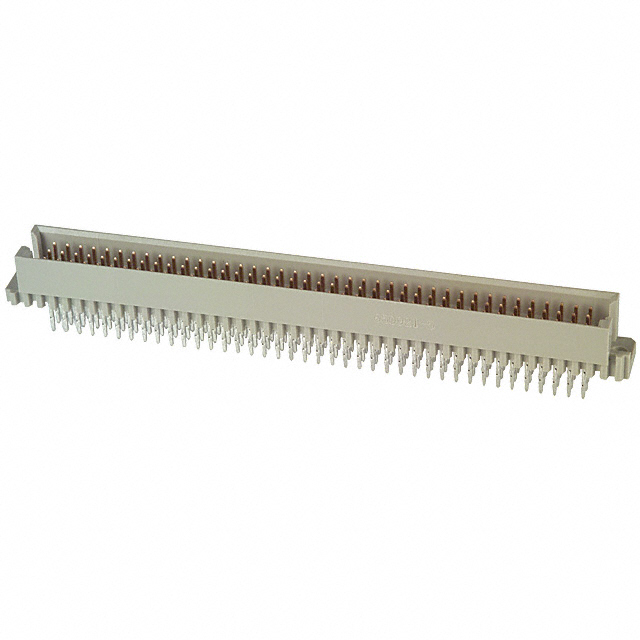

5650921-5

产品分类: 背板连接器 - DIN 41612
厂牌: TE CONNECTIVITY
产品描述: Conn DIN 41612 PIN 120 POS 2.54mm Press Fit ST Thru-Hole Box
供应商型号: N-5650921-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - DIN 41612 5650921-5

5650921-5概述

    电子元器件产品技术手册

    产品简介


    本产品为一款适用于板对板连接的应用的插头(Plug),型号为5650921-5。这款电子元器件具有120个位置,中心线间距为2.54毫米(0.1英寸)。它专为印刷电路板设计,采用三排垂直安装方式,符合欧卡标准(Eurocard Type R)。主要功能是实现不同电路板之间的信号传输,适用于多种工业和消费电子应用,如通信设备、计算机系统及各种嵌入式控制系统。

    技术参数


    - 产品类型:插头(Plug)
    - 连接系统:板对板连接(Board-to-Board)
    - 位置数:120个
    - 中心线间距(Pitch):2.54毫米(0.1英寸)
    - 最大工作电压:250伏交流电(VAC)
    - 接触电流:最大3安培(A)
    - 连接高度:11.4毫米(0.45英寸)
    - PCB厚度(推荐):1.57毫米(0.062英寸)
    - 工作温度范围:-55°C 至 105°C(-67°F 至 221°F)

    产品特点和优势


    该产品具备多项独特优势:
    - 高稳定性:通过严格的电气特性和机械测试,确保在复杂环境下稳定运行。
    - 广泛兼容性:适用于多种尺寸和类型的印刷电路板,兼容各类接口。
    - 高载流能力:能够承受高达3安培的最大电流,适合多种负载需求。
    - 抗干扰性强:具备良好的电磁兼容性,有效抵御外部干扰。
    - 环保认证:满足欧盟RoHS指令,保障环境友好。

    应用案例和使用建议


    根据技术手册,该插头广泛应用于电信设备、计算机主板、工控系统等领域。在实际应用中,建议遵循以下几点使用建议:
    - 在选择PCB厚度时,建议参考手册中推荐的1.57毫米(0.062英寸),以保证最佳性能。
    - 为避免环境因素的影响,尽量将插头安装在温度变化较小且远离强磁场的位置。
    - 定期检查连接状态,确保接触良好,避免因长时间使用导致接触不良。

    兼容性和支持


    该产品与多个TE型号的接插件相兼容,例如5650949-5、5650874-4等,可实现不同模块间的高效对接。制造商提供了全面的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    - 问题1:插头无法正确插入?
    - 解决方案:检查插头和插座的引脚是否对齐,确认安装方向正确。
    - 问题2:电流不稳定?
    - 解决方案:检查接触面积是否干净,重新插拔并确保紧固。
    - 问题3:长时间使用后信号衰减?
    - 解决方案:定期清洁插头和插座,确保连接点无氧化。

    总结和推荐


    综合考虑其技术规格、使用场景以及市场反馈,该产品表现出色。它不仅满足了现代电子产品对连接器的高性能要求,还具备广泛的应用范围和较强的环境适应性。强烈推荐使用此款插头(Plug)进行各类电路板之间的信号传输。
    希望上述信息对您有所帮助。如有更多问题,请联系我们的技术支持团队。

5650921-5参数

参数
长*宽*高 115.19mm(长度)*11.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5650921-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5650921-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - DIN 41612 TE CONNECTIVITY 5650921-5 5650921-5数据手册

5650921-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.1656 ¥ 60.9076
40+ $ 6.8392 ¥ 58.1332
75+ $ 6.6606 ¥ 56.6151
150+ $ 6.5382 ¥ 55.5747
库存: 425
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 913.61
