2-320619-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY

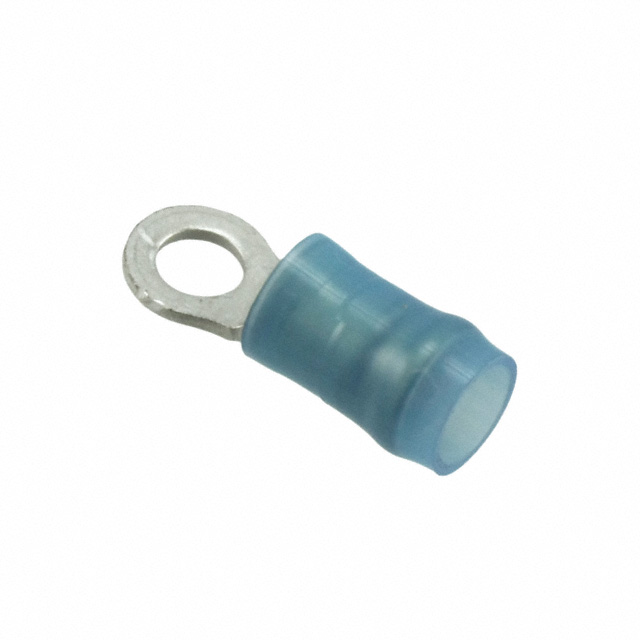

产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: 1924678
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 2-320619-1

2-320619-1概述

    电子元器件技术手册:Closed Ring Tongue Terminal

    产品简介


    本产品为封闭式环舌端子(Closed Ring Tongue Terminal),适用于16至14 AWG(American Wire Gauge,美国线规)范围内的电线。其主要特征包括直径为3.68毫米(0.145英寸)的螺丝钉孔,适用螺丝钉尺寸为#6/M3.5。此封闭式环舌端子广泛应用于需要可靠连接的应用场合,如电力传输、工业控制等领域。

    技术参数


    以下是该产品的关键技术规格和性能参数:
    - 适用电线规格:16至14 AWG
    - 螺丝钉孔尺寸:#6 / M3.5
    - 螺丝钉直径:3.68毫米(0.145英寸)
    - 接触材料:锡镀层
    - 绝缘方式:部分绝缘
    - 压接材料:铜
    - 电压等级:300伏
    - 额定温度范围:105°C(221°F)
    - 重量:0.826克
    - 产品长度:17.86毫米(0.703英寸)

    产品特点和优势


    - 封闭式设计:提高了连接的可靠性,防止松动和腐蚀。
    - 部分绝缘:减少短路风险,提高安全性。
    - 兼容性广:可适用于不同类型的铜线和螺纹尺寸。
    - 机械强度高:经久耐用,适用于各种恶劣环境。
    - 认证合规:符合RoHS、ELV、REACH等环保标准,确保绿色生产。

    应用案例和使用建议


    该封闭式环舌端子常用于电力系统、工业控制设备、机械设备等场景。具体应用示例如下:
    - 电力系统:在电力传输和分配系统中用于电缆与设备间的可靠连接。
    - 工业控制设备:在自动化生产线中用于传感器、控制器之间的连接。
    - 机械设备:在发电机、电机等设备中用于接线端子。
    使用建议:
    - 在安装时,务必确保螺纹完全拧紧,以保证连接的可靠性。
    - 定期检查端子连接情况,确保无松动现象。
    - 使用合适的压接工具进行压接,以保证连接质量。

    兼容性和支持


    该封闭式环舌端子可与多种型号的压接工具兼容,例如TE品牌的CRIMP-HT、CERTI-LOK DIE等。制造商提供了详尽的技术支持,包括在线文档、视频教程以及电话技术支持(+1 800 522 6752)。此外,购买该产品后还可享受长达一年的质量保证服务。

    常见问题与解决方案


    1. 问题:连接松动怎么办?
    - 解决方案:检查并确保所有螺丝均已正确拧紧。如有必要,重新压接以确保牢固连接。
    2. 问题:绝缘层损坏怎么办?
    - 解决方案:更换新的端子,避免短路风险。重新连接前应确保线路无损伤。
    3. 问题:压接工具压不到位怎么办?
    - 解决方案:确保使用正确的压接工具,并按说明书操作。如需帮助,可联系技术支持获取更多指导。

    总结和推荐


    总体来看,这款封闭式环舌端子具有出色的机械强度、可靠的连接能力和广泛的适用范围。其部分绝缘设计进一步提升了产品的安全性和可靠性。如果您正在寻找一款性能稳定、易于维护且适用于多种应用场景的端子产品,此款封闭式环舌端子无疑是一个值得推荐的选择。无论是在电力系统还是工业控制设备中,它都能发挥重要作用,提供长期可靠的性能保障。

2-320619-1参数

参数
长*宽*高 17.86mm*6.35mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装
