154718-1

厂牌: TE CONNECTIVITY

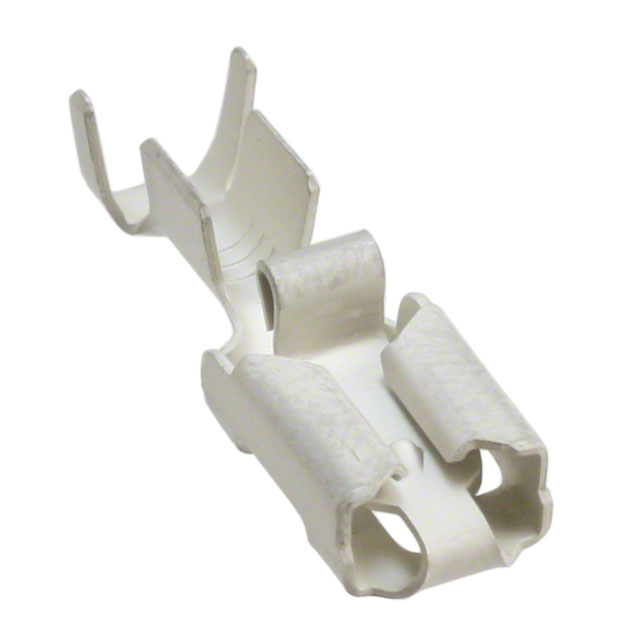

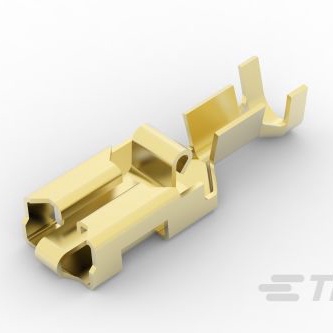

产品描述: Quick Disconnect Terminal 14-18AWG Brass RCP 22.5mm T/R
供应商型号: 154718-1
供应商: 云汉优选
标准整包数: 1500
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 154718-1

154718-1概述


    产品简介


    AMP multifitting Mark II 连接器系统
    Tyco Electronics推出的AMP multifitting Mark II 连接器系统是最新一代的电子连接器产品,旨在满足工业和商业应用中的高需求。这些连接器适用于PC板直接和间接接合,提供高达8个位置,最大电流承载能力为6A(直接接合)和16A(间接接合)。其独特的双线终止技术和多种键控设计,使其具备了广泛的适用性和可靠性。

    技术参数


    - 中心线距离:5.0毫米
    - 材质:外壳采用聚酰胺材料(PA 6.6和PA 6),触点材料为黄铜,触点镀锡,支持0.35-1.0平方毫米导线。
    - 电压等级:250V
    - 绝缘距离:空气和爬电距离大于3.2毫米
    - 温度范围:-40°C到+105°C
    - 最大电流承载能力:直接接合6A,间接接合16A
    - 绝缘电阻:大于10MΩ
    - 接触力:插入力≤7N/接触点,拔出力≥1.5N/接触点

    产品特点和优势


    AMP multifitting Mark II 连接器系统具有以下特点和优势:
    - 生产灵活性:提供1至8个位置的选择,支持双线终端和多样化的键控设计。
    - 高效性:适配现代工具设备,可以经济高效地操作。
    - 高性能:适用于宽范围的电线尺寸,具有高电流承载能力和可靠的接触稳定性。
    - 认证标准:符合UL和VDE标准,通过GWT测试,无需火焰,测试温度达到750°C。

    应用案例和使用建议


    应用案例
    - PCB装配:该连接器可用于PC板的直接和间接接合,适合多种复杂电路板的设计。
    - 多用途连接:适用于需要高可靠性和低维护成本的应用场合,如工业自动化、家电、通信设备等领域。
    使用建议
    - 选择合适的位置数:根据具体电路需求,选择适当数量的接合位置。
    - 考虑电线尺寸:根据电线规格选择合适的触点材料和尺寸。
    - 确保正确的插拔力度:合理使用插拔工具,避免过度用力导致损坏。

    兼容性和支持


    该产品与多种电子元器件和设备兼容,厂商提供了详细的规格和支持文档。此外,还可以根据客户需求定制特殊版本的产品。

    常见问题与解决方案


    1. 接触不良:检查插头和插座是否干净,确保正确插入和锁定。
    2. 电流过载:确认电线规格是否匹配,超过额定电流可能导致烧毁或短路。
    3. 温度过高:确保设备运行环境在规定温度范围内,如超出需采取降温措施。

    总结和推荐


    综上所述,AMP multifitting Mark II 连接器系统是一款性能稳定、适用范围广的高品质产品。它不仅具备优秀的电气特性和机械强度,还具有良好的市场竞争力。建议在需要高可靠性和灵活性的应用场合中选用该产品。

154718-1参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

154718-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

154718-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 154718-1 154718-1数据手册

154718-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
