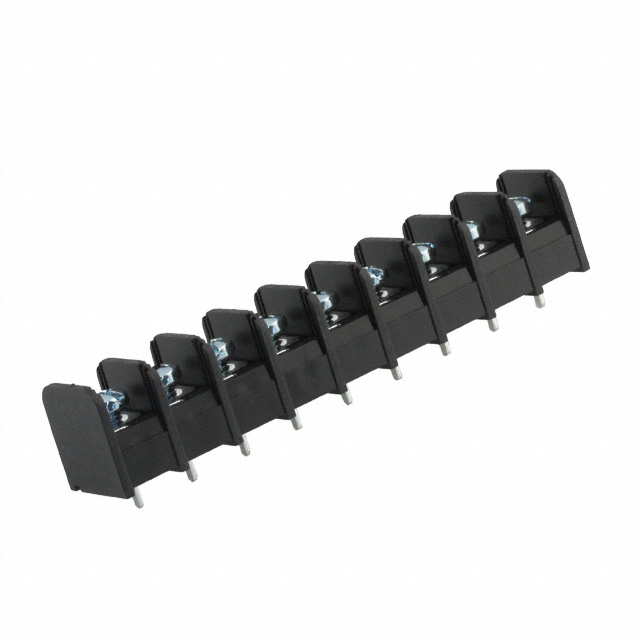

NC6-P107-09

产品分类: 接线座- 隔板块
厂牌: TE CONNECTIVITY
产品描述: Conn Barrier Strip 9 POS 9.53mm Solder ST Thru-Hole 20A/Contact Package
供应商型号: 1-1437664-3-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 接线座- 隔板块 NC6-P107-09

NC6-P107-09概述

    # NC6-P107-09 双屏障印刷电路插针接线端子条技术手册

    产品简介


    基本介绍
    NC6-P107-09 是一种双屏障印刷电路插针接线端子条(Barrier Strips),属于线对板连接器系统。它主要用于印刷电路板上,提供可靠稳定的连接。NC6-P107-09 适用于电力应用,具备双重防护屏障,能有效隔离不同电位的电路部分,确保安全可靠的操作环境。
    主要功能
    - 双重屏障:提供电气隔离,防止电击和短路。
    - 印刷电路插针:用于将电缆直接连接到印刷电路板。
    - 九个位置:支持多达9根导线的连接。
    应用领域
    - 工业自动化设备
    - 电力传输系统
    - 通信设备
    - 医疗器械
    - 航空航天

    技术参数


    尺寸与安装
    - 中心线间距:9.53毫米[0.375英寸]
    - 产品长度:87.22毫米[3.434英寸]
    - 电线尺寸范围:0.3 – 3平方毫米
    电气特性
    - 最大电流:20安培
    - 最大操作电压:300伏特
    - 焊接工艺能力:波峰焊至265摄氏度
    - 操作温度范围:0 – 105摄氏度 [0 – 221华氏度]
    材料与结构
    - 终端轮廓:低
    - 主体材料:聚酰胺
    - 螺钉头类型:组合式Phil-Slot
    - 接触基材:铜合金
    - 接触区域镀层材料:锡
    - 阻燃等级:UL 94V-0
    认证与合规性
    - 符合欧盟RoHS指令
    - 符合欧盟ELV指令
    - 符合中国RoHS 2指令
    - 不含高卤素,符合低卤素标准

    产品特点和优势


    - 双重屏障设计:显著提高电气隔离能力,增强系统的安全性和可靠性。
    - 低电流电阻:20安培的最大载流能力使得NC6-P107-09能够满足各种高负载应用的需求。
    - 良好的环境适应性:操作温度范围宽泛,能够在恶劣环境中稳定工作。
    - 易于安装:底部为印刷电路插针设计,便于直接安装在电路板上。
    - 符合多种标准:多种认证和合规性标准,适用于各类国际市场的合规要求。

    应用案例和使用建议


    应用案例
    NC6-P107-09 广泛应用于工业自动化设备,例如机器人手臂、传感器连接以及配电盘等。这些设备需要可靠的电气连接来确保长期稳定运行。由于其双重屏障设计和高载流能力,它特别适合高功率传输的应用场景。
    使用建议
    - 在使用过程中,务必确认连接的导线尺寸符合产品规格,避免因不匹配导致的电气故障。
    - 在安装时,应使用正确的螺丝紧固工具,以确保稳固连接。
    - 确保NC6-P107-09的环境温度在规定的范围内,以保持其最佳性能。

    兼容性和支持


    兼容性
    NC6-P107-09 可与其他系列的接线端子条如NC6-P108-09等兼容,具体参见制造商的文档和指南。它还支持其他一些TE Connectivity的组件,如JWD-107-7继电器等。
    支持服务
    对于技术支持和服务问题,可拨打TE Connectivity客服热线 +1 800 522 6752。此外,产品文档和技术手册可在TE Connectivity官网上下载,包括CAD文件、3D模型和数据表等。

    常见问题与解决方案


    常见问题
    1. 如何确保正确的安装?
    - 严格按照制造商提供的安装指南进行操作。确保所有部件正确安装并紧固。

    2. 如果遇到电气故障怎么办?
    - 首先检查是否有任何连接不良的情况,然后确保环境温度和电压都在允许范围内。如果问题仍然存在,及时联系技术支持。
    3. 如何清洁和维护NC6-P107-09?
    - 定期使用压缩空气或软刷清理接线端子条表面的灰尘和污垢,保持良好的接触状态。

    总结和推荐


    综合评估
    NC6-P107-09 双屏障印刷电路插针接线端子条凭借其出色的电气隔离能力和广泛的应用范围,成为许多工业设备和系统的理想选择。它的设计兼顾了高性能和可靠性,能够在广泛的温度和电压范围内正常工作。
    推荐结论
    鉴于NC6-P107-09 的诸多优点,我们强烈推荐它用于需要高稳定性、电气隔离性和广泛应用场景的项目。无论是工业自动化还是电力传输系统,NC6-P107-09 都是一个值得信赖的选择。

NC6-P107-09参数

参数
长*宽*高 87.2236mm*16.002mm*16.51mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

NC6-P107-09厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
