KUP-5D15-24

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 10ms 15ms 10A 240V@AC 24V SPDT(1 Form C) 472Ω 51mA 240V SPDT 支架安装,通孔安装 38.9mm*35.7mm*48.4mm
供应商型号: N-KUP-5D15-24
供应商: 云汉优选
标准整包数: 1

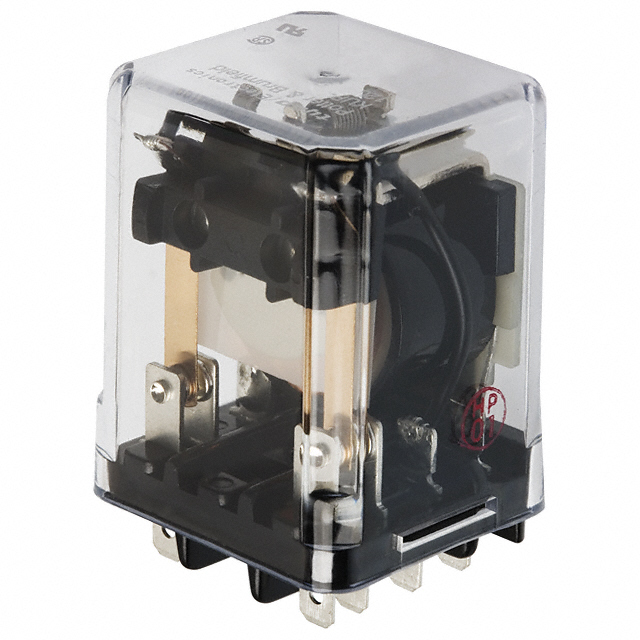

TE CONNECTIVITY 信号继电器 KUP-5D15-24

KUP-5D15-24概述

    KUP Series Panel Plug-in Relay 技术手册解析

    产品简介


    产品类型:通用继电器
    主要功能:通过电信号控制电路的通断,用于各种工业及商业应用场景
    应用领域:广泛应用于工业机械、家电设备、机器人、医疗器械等领域

    技术参数


    - 触点材料:Ag, AgCdO, AgSnOInO
    - 触点额定电压/电流:240VAC, 10A
    - 触点最小推荐负载:100mA, 12VDC;300mA, 12VDC
    - 机械耐久性:10 x 10^6 次操作
    - 线圈电压范围:DC 5-110V,AC 6-240V
    - 线圈绝缘系统:符合UL Class B标准
    - 绝缘强度:
    - 触点间:1200Vrms
    - 触点与线圈间:2200Vrms
    - 相邻触点间:2200Vrms
    - 环境温度范围:
    - 封装继电器(4极):-45°C 至 50°C
    - 封装继电器(1-3极):-45°C 至 70°C
    - 非封装继电器:在上述基础上高15°C

    产品特点和优势


    - 高可靠性:10 x 10^6 次操作的机械耐久性保证了长期使用的稳定性。
    - 广泛的应用适应性:适用于多种不同的电压和电流要求。
    - 丰富的触点配置:提供多种触点形式,包括1个、2个、3个和4个触点。
    - 灵活的安装方式:支持多种安装方式,如插座安装、轨道安装、底盘安装等。

    应用案例和使用建议


    应用场景:
    - 自动售货机:用于控制机器内部的各种动作。
    - 商业缝纫机:控制机器的启动和停止。
    - 工具/模具设备:实现自动化操作流程。
    - 机器人:控制电机的启停。
    - 定时器:实现时间控制的功能。
    - 焊接设备:控制焊接过程。
    - HVAC系统:用于空气调节系统的开关控制。
    - 医疗设备:确保设备安全运行。
    - 发电机:控制电力输出。
    使用建议:
    - 在选择继电器时,根据具体应用的电压和电流需求进行匹配。
    - 为提高安全性,建议在需要频繁操作的场合下使用机械耐久性高的型号。
    - 根据不同的安装环境,选择合适的安装方式,以确保最佳的工作性能和使用寿命。

    兼容性和支持


    - 兼容性:与多种终端和安装方式兼容,包括Quick Connect终端和PCB端子。
    - 支持服务:技术支持文档可在制造商官网下载,包括详细的安装和使用指南。
    - 配件选项:提供插座和附件,如DIN插座、轨道安装插座等,便于客户选择合适的配件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器操作不稳定 | 确认电压和电流是否满足额定值,检查触点是否有损坏或氧化 |
    | 继电器过热 | 确认环境温度是否超过最大允许值,检查散热是否良好 |
    | 触点接触不良 | 清理触点表面,确认连接是否牢固 |

    总结和推荐


    优点总结:
    - 高可靠性和长寿命,满足多种应用场景的需求。
    - 广泛的电压和电流选择,提供灵活的配置选项。
    - 多种触点形式和安装方式,易于集成到不同的系统中。
    - 详细的技术参数和应用指南,方便用户选择和使用。
    推荐:
    KUP系列面板插件继电器是性能优良的产品,特别适合于工业和商业应用领域。由于其广泛的适用性、可靠性和多功能性,强烈推荐在自动化控制和设备保护应用中使用此系列产品。

KUP-5D15-24参数

参数
释放时间 10ms
线圈电流 51mA
直流线圈电压 24V
交流线圈电压 -
插入损耗 -
触头外形 SPDT(1 Form C)
交流开关电压 240V
最大开关电流 10A
线圈电阻 472Ω
运行时间 15ms
绝缘 -
负载电流额定值 -
直流开关电压 240V@AC
长*宽*高 38.9mm*35.7mm*48.4mm
通用封装 SPDT
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

KUP-5D15-24厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KUP-5D15-24数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY KUP-5D15-24 KUP-5D15-24数据手册

KUP-5D15-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
