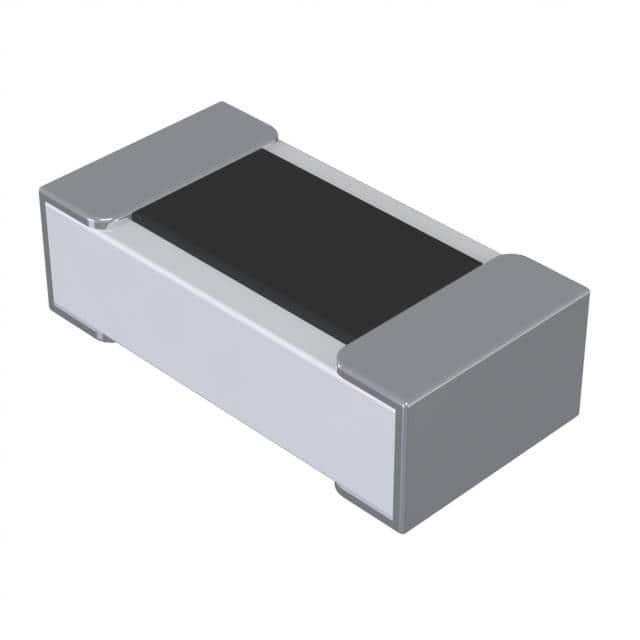

RN73C1E348RBTD

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 348Ω ±0.1% 62.5mW ±10ppm/℃ 0402 贴片安装 1mm*500μm*350μm
供应商型号: Q-RN73C1E348RBTD
供应商: 期货订购
标准整包数: 5000
TE CONNECTIVITY 贴片电阻 RN73C1E348RBTD

RN73C1E348RBTD概述

    高精度薄膜电阻器技术手册

    1. 产品简介


    本技术手册介绍的是TE Connectivity公司生产的RN73系列高稳定性精密贴片电阻器。这些电阻器主要采用镍铬合金薄膜技术制造,具有高精度、低温漂和宽广的工作温度范围等特点。其主要应用领域包括通讯设备、工业控制、仪器仪表及医疗设备等。

    2. 技术参数


    - 尺寸规格(毫米)
    - 0402: 1.00×0.50×0.30, 重量:0.54g(1000个)
    - 0603: 1.55×0.80×0.45, 重量:1.83g(1000个)
    - 0805: 2.00×1.25×0.55, 重量:4.71g(1000个)
    - 1206: 3.05×1.55×0.55, 重量:9.02g(1000个)
    - 1210: 3.10×2.40×0.55, 重量:10g(1000个)
    - 2010: 4.90×2.40×0.55, 重量:23.61g(1000个)
    - 2512: 6.30×3.10×0.55, 重量:38.06g(1000个)
    - 额定功率
    - 0402/0603: 0.063W
    - 0805/1206: 0.1W/0.125W
    - 1210/2010: 0.25W
    - 2512: 0.5W
    - 电阻范围
    - 0.01Ω到1MΩ
    - 温度系数(TCR)
    - 5ppm/°C 和 10ppm/°C
    - 容差
    - ±0.01% 至 ±0.1%
    - 最大工作电压
    - 0402/0603: 25V
    - 0805/1206: 100V/150V
    - 1210/2010: 150V/200V
    - 2512: 150V
    - 最大过载电压
    - 0402/0603: 50V/100V
    - 0805/1206: 200V/300V
    - 1210/2010: 300V
    - 2512: 300V
    - 工作温度范围
    - -55°C 到 +155°C

    3. 产品特点和优势


    - 高精度: 可达到0.01%的精度和5ppm/°C的TCR。
    - 耐用性强: 最大过载电压高达300V,适合各种严苛的工作环境。
    - 宽工作温度范围: 能够在-55°C到+155°C的温度范围内稳定工作。
    - 材料优异: 使用镍铬合金薄膜技术,确保长期稳定性。

    4. 应用案例和使用建议


    - 通讯设备: 在信号调理电路中,确保信号传输的准确性。
    - 工业控制: 在温度和压力传感器的测量回路中,提供精准的反馈信号。
    - 仪器仪表: 在测量系统中,保证测量结果的可靠性。
    使用建议:
    - 在高精度测量场合,应选择0.01%容差的型号。
    - 在需要承受较大过载电压的应用场合,建议选用1210及以上的型号。
    - 确保良好的散热条件,特别是在高功率应用中。

    5. 兼容性和支持


    - 该系列产品广泛应用于各类电子产品中,兼容主流的PCB布局设计。
    - TE Connectivity公司提供详细的技术支持和售后服务,可以通过官网联系在线帮助。

    6. 常见问题与解决方案


    - 问题: 温度系数不稳定
    - 解决: 确认工作环境是否符合要求,确保不超过规定的温度范围。

    - 问题: 无法满足指定的精度要求
    - 解决: 检查安装时的焊接工艺是否正确,避免过度加热导致精度下降。

    7. 总结和推荐


    总的来说,RN73系列高稳定性精密贴片电阻器凭借其高精度、低温度系数和广泛的温度适用范围,在多个领域有着出色的表现。无论是对于通讯、工业控制还是医疗设备等领域,都是非常理想的选择。强烈推荐在高精度要求的应用中使用。
    如需了解更多详细信息或技术支持,请访问官方网站或联系TE Connectivity客户服务团队。

RN73C1E348RBTD参数

参数
电阻值 348Ω
精度 ±0.1%
额定功率 62.5mW
温度系数 ±10ppm/℃
长*宽*高 1mm*500μm*350μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RN73C1E348RBTD厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RN73C1E348RBTD数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY RN73C1E348RBTD RN73C1E348RBTD数据手册

RN73C1E348RBTD封装设计

查看详情并下载
Symbol
Footprint
3D Model
