282856-3

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: Conn Eurostyle Block HDR 3 POS 5mm Solder ST Thru-Hole 24A/Contact Box
供应商型号: JY-282856-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线板-线至板 282856-3

282856-3概述


    产品简介

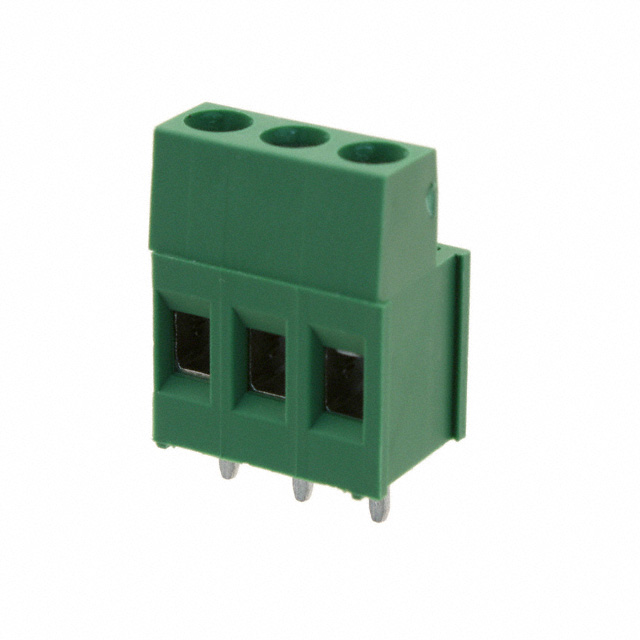

    产品名称: 282856-3 Header, Wire-to-Board, 3 Position, 5 mm [.197 in] Centerline, 1 Row, 90° Wire Entry Angle, 30 – 12 AWG Wire Size, PCB Terminal Blocks
    产品类型: PCB端子块
    主要功能: 该产品是一款3位置插接式接线头,适用于线到板连接,具有垂直方向的产品导向和侧向堆叠配置。它适用于多种电路应用,包括电源和信号传输。
    应用领域: 本产品广泛应用于工业自动化、汽车电子、电信设备、消费电子产品等领域,尤其是在需要可靠和紧凑连接的应用场景中表现尤为出色。

    技术参数


    - 中心线(间距): 5 mm [0.197 in]
    - 连接位置数量: 3
    - 线缆进入角度: 90°
    - 适用线缆尺寸: 30 - 12 AWG
    - 操作电压: 300 VAC
    - 接触电流额定值(最大): 24 A
    - 端子安装方法: 通孔焊接
    - 连接器系统: 线到板
    - 使用温度范围: -40 - 110°C [-40 - 230°F]
    - 包装量: 200个/盒

    产品特点和优势


    - 多用途设计: 3位置配置,可以满足多种电气需求,特别适用于多线路的紧凑连接。
    - 高性能接触: 铜合金基材和锡电镀接触面保证了高电流承载能力和良好的导电性。
    - 可靠性: 高温范围和防水性能使其能够在各种恶劣环境中稳定工作。
    - 环保材料: 采用低卤素材料和符合欧盟RoHS、REACH标准的组件,保证产品的环保和安全性。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统中的连接
    - 汽车电子系统的连接件
    - 电信设备的内部布线
    使用建议:
    - 在高温环境下使用时,请确保所有连接部分已正确固定并密封。
    - 建议在安装前对线缆进行仔细检查,以避免线缆进入不正确导致的松动或损坏。
    - 定期检查和清洁接线头,以确保长期稳定的工作性能。

    兼容性和支持


    兼容性:
    - 本产品与市面上大多数的线到板连接器和终端块兼容,适用于各种工业和消费电子产品。
    支持和服务:
    - TE Connectivity 提供24/7技术支持热线(电话:+1 800 522 6752),帮助解决安装和使用过程中遇到的各种问题。
    - 产品手册和技术文档可以在其官方网站上下载,提供了详细的技术规格和应用指南。

    常见问题与解决方案


    - 问题1: 端子焊接后出现虚焊现象。
    - 解决办法: 检查焊接温度是否合适,重新焊接以确保焊点质量。

    - 问题2: 连接不稳定,存在松动情况。
    - 解决办法: 确认所有连接部分均已正确插入和固定,必要时可重新安装以确保紧密接触。

    总结和推荐


    综合评估:
    - 282856-3型接线头具备优良的设计和卓越的性能,非常适合用于各类工业和消费电子产品的线到板连接。它通过多位置设计和高效电流承载能力,能够满足复杂和高性能的应用需求。
    - 由于其环保特性、高可靠性以及完善的售后服务,强烈推荐在相关项目中选用这款产品。TE Connectivity 的专业技术支持也将为用户提供更加全面的保障。

282856-3参数

参数
长*宽*高 15mm(长度)*10mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

282856-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

282856-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线板-线至板 TE CONNECTIVITY 282856-3 282856-3数据手册

282856-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
