41589

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 571-41589
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 41589

41589概述


    产品简介

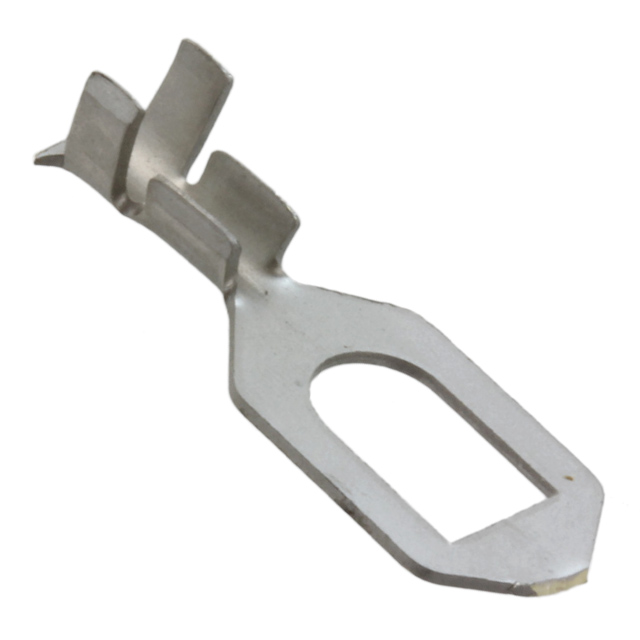

    本文介绍的是一个适用于电线连接的终端部件——Spade Tongue Terminal(叉舌端子),型号为41589。它特别设计用于24到20 AWG(美国线规)范围内的电线。这种叉舌端子的特点是采用了#8/M4螺栓尺寸,并且具备开放式的金属套筒结构,确保了安装过程的简便性。此端子广泛应用于汽车电子、家用电器以及各类工业设备等领域,以实现高效可靠的电连接。

    技术参数


    | 参数 | 值 |

    | 线规范围 | 24-20 AWG |
    | 螺栓尺寸 | #8, M4 |
    | 接触基材 | 黄铜 |
    | 接触镀层材料 | 锡 |
    | 镀层下镀层材料 | 镍 |
    | 绝缘体最大直径 | 2.54 mm (.1 in) |
    | 工作温度范围 | -40 – 110°C (-40 – 230°F) |
    | 包装数量 | 15,000个 |

    产品特点和优势


    41589型号的叉舌端子以其高可靠性和通用性著称。其独特的开放式套筒设计能够方便地夹紧不同类型的导线,无论是绞合线还是绝缘线都可以很好地适用。此外,该产品的机械强度也十分优异,能够在恶劣的工作环境下保持长期稳定性能。黄铜基材和锡镀层的组合不仅提升了导电性能,还增强了抗氧化能力。通过严格的质量控制,这些特性使得41589叉舌端子在市场上拥有广泛的客户基础和良好的口碑。

    应用案例和使用建议


    该端子常见于各种需要快速可靠电气连接的应用场合,例如汽车制造、家电生产和自动化设备组装。实际应用时,可以将其安装在电气柜、接线盒或是电机上。为了更好地发挥其性能,建议在安装前确保电线直径符合要求,并对接触面进行适当的清洁和打磨。定期检查连接点的状态,确保接触良好,以避免由于氧化导致的电阻增大和接触不良。

    兼容性和支持


    该型号的叉舌端子适用于直径范围在2.03mm到2.54mm之间的绝缘体。制造商提供了相关的技术支持,包括电话热线和在线资源。对于具体的产品问题,用户可以通过官方渠道联系厂家获取帮助。

    常见问题与解决方案


    1. 问题: 连接处出现松动。
    - 解决方案: 重新拧紧螺栓,或者更换新的端子,确保接触良好。
    2. 问题: 导线难以插入端子。
    - 解决方案: 使用适当的工具将导线套入,或检查导线直径是否符合标准。
    3. 问题: 端子表面变色。
    - 解决方案: 清洁端子表面,确保没有腐蚀或氧化物影响导电性。

    总结和推荐


    综上所述,41589型号的叉舌端子凭借其优良的设计、稳定的性能以及广泛的适用范围,是一款非常值得推荐的产品。其在不同行业中的广泛应用表明了其可靠性和通用性。如果你正在寻找一种高效且经济的电气连接解决方案,那么这款叉舌端子无疑是不错的选择。

41589参数

参数
长*宽*高 7.37mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

41589厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

41589数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 41589 41589数据手册

41589封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.253 ¥ 2.1379
10+ $ 0.1863 ¥ 1.5742
100+ $ 0.161 ¥ 1.3605
500+ $ 0.1452 ¥ 1.2269
1000+ $ 0.1339 ¥ 1.1316
2500+ $ 0.1242 ¥ 1.0495
10000+ $ 0.1166 ¥ 0.9856
15000+ $ 0.104 ¥ 0.8784
45000+ $ 0.0998 ¥ 0.8429
库存: 50494
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.13
直接购买
加入购物车
