2-2323750-6

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 焊盘 26pin 4.2A 锡 通孔安装
供应商型号: 17-2-2323750-6-ND
供应商: Digi-Key
标准整包数: 1

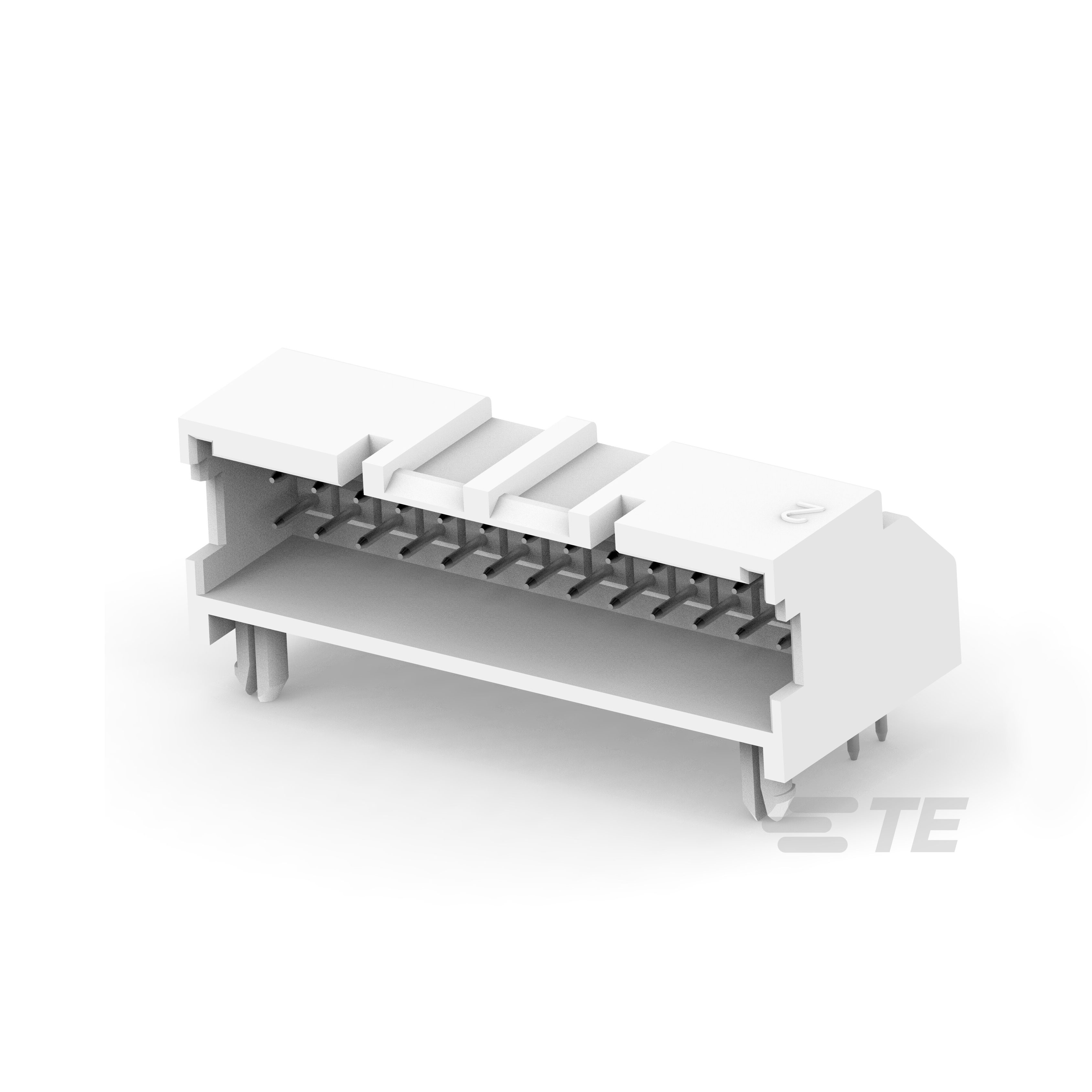

TE CONNECTIVITY 圆形连接器 2-2323750-6

2-2323750-6概述

    电子元器件产品技术手册概述
    本文将详细介绍一种名为Economy Power(EP)2.5接头组件的技术规格和特点,这些组件适用于电线对电线及电线对板的互连系统。通过技术手册的内容,我们将深入解析其技术参数、特点、应用场景、兼容性,以及常见的问题及其解决方案,最后进行总结并提供推荐意见。

    1. 产品简介


    Economy Power 2.5 接头组件包括接触件、插头和插座壳体以及垂直和直角连接器。这些组件用于电线对电线和电线对板的互连。接触件具有绝缘桶、导线桶和稳定桶,并且接触件锁定锁扣设计用于锁定到壳体锁定斜坡上,以确保接触件在壳体内的正确深度。
    - 主要功能:实现电线对电线及电线对板的可靠互连。
    - 应用领域:广泛应用于汽车、通信、工业自动化等领域。

    2. 技术参数


    - 材料:壳体由阻燃尼龙制成(UL 94 V-0),接触件为铜合金。
    - 尺寸范围:单排和双排壳体可提供2至40个位置,具体如下:
    - 单排电线对电线:2至15个位置
    - 单排电线对板:2至20个位置
    - 双排电线对板:8至40个位置
    - 安装方式:可选通孔安装和表面贴装(SMT)。
    - 工作温度:标准温度范围为-40°C至105°C。
    - 电气特性:适用于最大0.13-0.36mm²和0.20-0.56mm²导线,具体规格见技术手册。

    3. 产品特点和优势


    - 安全可靠:锁定结构设计确保接触件在壳体内的正确安装位置,防止接触件松动。
    - 灵活性高:不同位置的壳体组合,适应多种互连需求。
    - 兼容性强:支持多种安装方式,方便集成到不同的电路板中。
    - 可靠性高:采用优质材料,耐高温,耐腐蚀。

    4. 应用案例和使用建议


    - 应用案例:典型应用包括汽车线束、通信设备内部线路连接以及工业自动化控制系统的信号传输。
    - 使用建议:
    - 在安装过程中要严格按照技术手册要求,确保正确的安装步骤和参数设置。
    - 确保导线剥皮长度和导线直径符合要求,避免损坏导线。
    - 使用适当的焊接工具和技术,保证焊接质量。

    5. 兼容性和支持


    - 兼容性:本产品兼容多种安装方式,包括通孔安装和表面贴装,适用于不同类型的PCB板。
    - 支持:制造商提供详细的技术文档和支持服务,帮助客户顺利完成产品安装和调试。

    6. 常见问题与解决方案


    - Q: 如何检查接触件是否正确安装?
    - A: 安装完成后,应仔细检查每个接触件的锁定情况,确保每个接触件的锁定锁扣正确锁定到壳体锁定斜坡上,并且在窗口中可见。

    - Q: 导线插入时需要注意什么?
    - A: 插入导线前必须确保导线剥皮长度和导线直径符合要求,避免导线损坏。导线应完全插入接触件中,且锁扣应正确锁定到壳体锁定斜坡上。

    7. 总结和推荐


    Economy Power 2.5 接头组件凭借其卓越的安全性、可靠性和广泛的兼容性,成为互连领域的优秀选择。特别是在汽车、通信和工业自动化领域中表现出色。我们强烈推荐在上述应用领域中使用该组件,因其能够显著提升系统性能和稳定性。如果您需要进一步的技术支持或有任何疑问,请联系TE Connectivity的客户服务团队。
    通过本文的详细介绍,希望能为读者提供有关Economy Power 2.5接头组件的全面理解,并帮助其更好地选择和使用该产品。

2-2323750-6参数

参数
触头镀层 - 配接
类型 Friction Lock,Header
颜色 -
端接 焊盘
额定电流 4.2A
外壳材料 -
针脚数 26pin
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2-2323750-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-2323750-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 2-2323750-6 2-2323750-6数据手册

2-2323750-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4236 ¥ 28.9294
10+ $ 2.7997 ¥ 23.4298
500+ $ 2.1237 ¥ 17.7729
1000+ $ 2.0224 ¥ 16.925
5000+ $ 1.8055 ¥ 15.1098
库存: 635
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.92
直接购买
加入购物车
