首页  >  产品百科  >  DT04-12PC-CE07

DT04-12PC-CE07

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: Deutsch 汽车连接器母座, DT系列, 12路, 2行, 13A
供应商型号: DT04-12PC-CE07
供应商: Master
标准整包数: 5

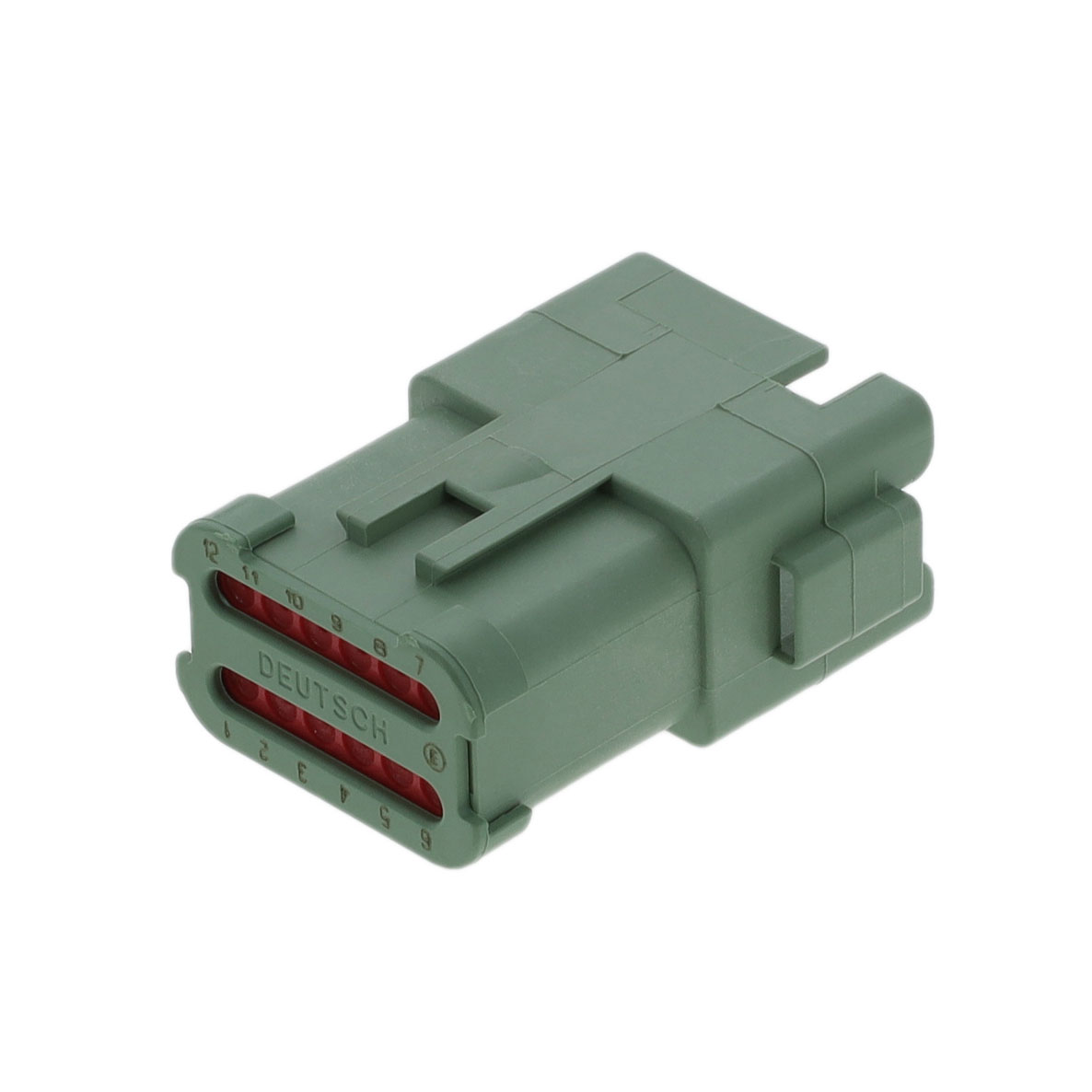

TE CONNECTIVITY 汽车连接器 DT04-12PC-CE07

DT04-12PC-CE07概述

    DT Series Connector System 技术手册

    产品简介


    DT Series Connector System 是一款高性能的连接器系统,适用于各种严苛环境下的应用。该系列包括多种型号的插头和插座,适用于汽车、工业自动化、军事等领域。DT Series Connector System 主要功能在于提供可靠的数据传输和电力传输接口,确保在极端条件下的稳定运行。

    技术参数


    - 电压: 250 VDC
    - 电流:
    - 14 AWG (2.0 mm²) 时最大电流为 13.0 A
    - 16 AWG (1.0 mm²) 时最大电流为 13.0 A
    - 18 AWG (.80 mm²) 时最大电流为 10.0 A
    - 20 AWG (.50 mm²) 时最大电流为 7.5 A
    - 温度范围: -55°C 至 +125°C
    - 防护等级 (IP): IP68 和 IP6K9K(后端保护)
    - 耐火性: 符合 UL 认证标准,通过 20 mm 火焰测试

    产品特点和优势


    DT Series Connector System 拥有多项独特的功能和优势:
    - 高可靠性: 经过多项严格的环境测试,确保在极端条件下也能正常工作。
    - 宽温度范围: 能够适应从极寒到高温的各种环境,适用于恶劣的工作环境。
    - 防水防尘: 达到 IP68 和 IP6K9K 的防护等级,能够在潮湿或多尘的环境中稳定工作。
    - 多型号选择: 包括多种型号的插头和插座,适用于不同的连接需求。

    应用案例和使用建议


    DT Series Connector System 广泛应用于多个行业,例如:
    - 汽车行业: 用于传感器和执行器的连接,确保数据传输和电力供应的稳定性。
    - 工业自动化: 在机器人和控制系统中作为信号传输接口。
    - 军事领域: 用于战场设备的连接,满足高可靠性要求。
    使用建议:
    - 在选择具体型号时,需根据所需的电流和环境条件进行匹配。
    - 定期检查连接器的状态,确保其接触良好,避免因灰尘和湿气导致的性能下降。

    兼容性和支持


    DT Series Connector System 与其他符合行业标准的电子元器件具有良好的兼容性。TE Connectivity 提供全方位的技术支持和维护服务,以确保客户能够充分利用产品的全部功能。

    常见问题与解决方案


    常见问题及解决方案如下:
    1. 连接松动: 确保安装时插入到位,必要时使用专用工具。
    2. 绝缘电阻低: 检查接线是否有损坏或腐蚀,清洁插针和插座。
    3. 无法接通电源: 检查是否有异物阻碍连接,重新插拔连接器。

    总结和推荐


    DT Series Connector System 是一款值得信赖的高性能连接器系统,其卓越的性能和广泛的应用领域使其在市场上具备强大的竞争力。强烈推荐在需要高可靠性和宽温范围的应用中使用此系列产品。
    该产品在高可靠性、宽温度范围、防水防尘等方面表现出色,适用于汽车、工业自动化、军事等多个领域的应用场景。总体而言,DT Series Connector System 是一种高度可靠的连接解决方案,适合在各种复杂环境下使用。

DT04-12PC-CE07参数

参数
排数 2
针脚数 12pin
间距 4.45mm
长*宽*高 40.56mm*22.25mm*51.89mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

DT04-12PC-CE07厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DT04-12PC-CE07数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY DT04-12PC-CE07 DT04-12PC-CE07数据手册

DT04-12PC-CE07封装设计

查看详情并下载
Symbol
Footprint
3D Model
