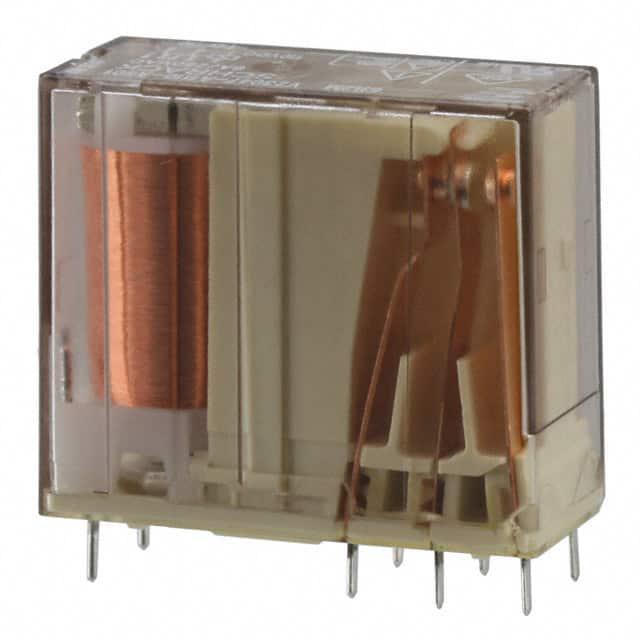

V23047A1048A501

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 安全继电器 通孔安装 29mm(长度)*25.5mm(高度)
供应商型号: 2885652
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 V23047A1048A501

V23047A1048A501概述

    # SCHRACK Force Guided Relay SR2M 技术手册

    产品简介


    SCHRACK Force Guided Relay SR2M 是一款通用型继电器,适用于多种工业控制场景。其具有双极继电器设计,符合EN61810-3标准,可提供安全可靠的操作。这款继电器的主要功能是进行紧急关断、压力控制、机器控制以及电梯和自动扶梯的控制,还常用于安全继电器应用。它具有强制导向触点,确保触点在任何情况下都能达到必要的分离度。

    技术参数


    | 项目 | 参数 |

    | 额定电压范围 | 5VDC 至 110VDC |
    | 线圈电阻 | 20Ω 至 32911Ω(根据型号不同) |
    | 功率 | 700mW |
    | 额定操作电压 | 3.8V 至 83V |
    | 额定释放电压 | 0.5V 至 11V |
    | 初始介电强度 | 触点间:1500Vrms;触点与线圈之间:4000Vrms;相邻触点间:3000Vrms |
    | 最大开关电压 | 400VAC |
    | 额定电流 | 6A |
    | 额定接触电压 | 250VAC |
    | 接触材料 | AgNi |
    | 接触风格 | 单接触,强制导向 |

    产品特点和优势


    1. 双极继电器:每个继电器模块包含一个单刀单掷(SPST)触点和一个单刀双掷(SPDT)触点,确保可靠性和安全性。
    2. 强制导向触点:强制导向触点可以保证在任何工作状态下两个触点之间的机械一致性,提高可靠性。
    3. 强化绝缘:提供增强的绝缘性能,减少因绝缘失效引起的故障风险。
    4. 广泛的应用范围:适用于多种控制应用,如紧急关断、压力控制、机器控制等,尤其是在安全要求高的环境中表现优异。
    5. 合规认证:获得VDE、UL、TUV、CCC等多项国际认证,符合IEC标准。

    应用案例和使用建议


    应用案例
    1. 电梯控制:SR2M 继电器可用于电梯的安全控制电路,确保在紧急情况下能够及时切断电源,保护乘客安全。
    2. 机器控制:在自动化生产线中,SR2M 继电器可用于控制各种机械设备,如电动机和传感器的启停,实现精确的控制和保护。
    3. 安全继电器:在需要高安全性的场合,SR2M 继电器的强制导向触点确保了触点状态的一致性,提高了系统的可靠性。
    使用建议
    1. 温度管理:由于其工作温度范围为-40°C至70°C,需注意在极端环境下散热和保温措施,以保持正常运行。
    2. 接线布局:建议使用标准焊接工艺连接继电器,避免接触不良。同时,在PCB布局时应考虑电磁干扰防护,以防止信号干扰。
    3. 定期维护:由于机械寿命高达10百万次,定期检查触点状态及线圈电阻有助于延长设备寿命。

    兼容性和支持


    SR2M 继电器通过插头安装设计,方便与多种插座配合使用。此外,厂商提供了详尽的技术支持和维护服务,可以通过官网查询产品合规性和获取更多资料。

    常见问题与解决方案


    1. 问题:继电器频繁出现过热现象
    - 解决方案:检查接线是否正确,负载是否超过额定值。适当增加散热措施,或者更换更大功率的继电器。
    2. 问题:继电器操作不稳
    - 解决方案:确认供电电压稳定,无波动。检查接触电阻是否超标,必要时清洁或更换触点。
    3. 问题:无法正常释放
    - 解决方案:检查是否有外部机械阻碍或内部零件磨损。更换磨损部件或调整机械位置。

    总结和推荐


    总体来看,SCHRACK Force Guided Relay SR2M 继电器凭借其可靠的双极设计、强制导向触点和强化绝缘性能,成为一款值得信赖的工业控制元件。它的广泛适用性和高安全性使其成为众多应用场景的理想选择。无论是对于电梯控制还是机器控制,SR2M 都能提供出色的性能表现。建议在类似应用中优先考虑使用该款继电器。

V23047A1048A501参数

参数
继电器类型 安全继电器
开关功能 -
长*宽*高 29mm(长度)*25.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

V23047A1048A501厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23047A1048A501数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY V23047A1048A501 V23047A1048A501数据手册

V23047A1048A501封装设计

查看详情并下载
Symbol
Footprint
3D Model
