首页  >  产品百科  >  XT424024

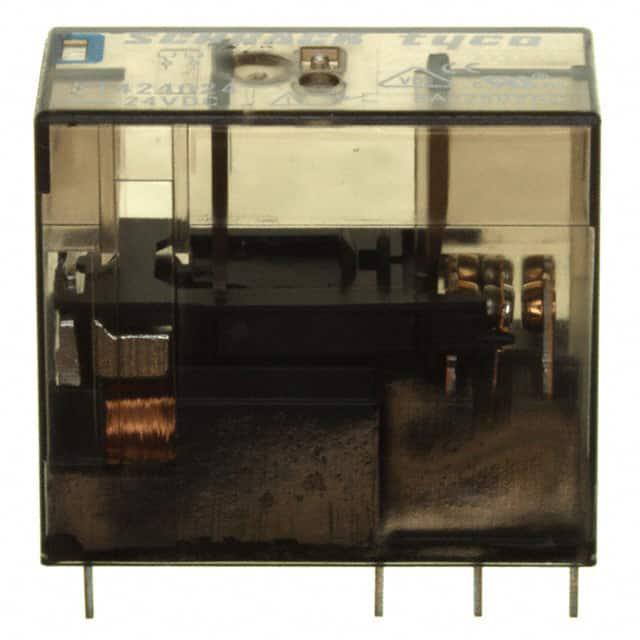

XT424024

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 支架安装,通孔安装 29mm*13.7mm*26.7mm
供应商型号: N-XT424024
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 XT424024

XT424024概述

    电子元器件技术手册:Schrack XT继电器

    1. 产品简介


    Schrank XT继电器是一款高度集成的继电器组件,包括XT继电器、DIN导轨底座、塑料保持夹和标记标签。这种继电器的设计适用于各种工业和商业应用,特别是需要高可靠性的电路控制场合。主要功能是用于开关控制,支持1极或2极切换,额定负载分别为16A(1极)和8A(2极)。这款继电器具备直流或交流线圈,提供了增强绝缘设计,符合保护等级II/VDE 0700标准,确保安全隔离至VDE 0160要求。此外,该继电器还配备了连接条,可以方便地进行多台继电器之间的互联,从而简化布线和系统集成。

    2. 技术参数


    - 额定电压/最大切换电压:交流240/400V
    - 额定电流:16A(单极);8A(双极)
    - 限流连续电流:16A(单极),8A(双极),UL认证10A
    - 最大断开容量:4000VA(单极),2000VA(双极)
    - 最大闭合容量:30A(单极),15A(双极),持续时间4s,占空比10%
    - 接触材料:AgNi 90/10银镍合金
    - 额定操作频率:带载/不带载6次/600次/min
    - 额定线圈电压范围:直流24V;交流24、115、230V
    - 典型线圈版本:LC4(24VDC)、R24(24VAC)、S15(115VAC)、T30(230VAC)
    - 绝缘强度:线圈-触点电路5000Vrms;断开触点电路1000Vrms;相邻触点电路2500Vrms
    - 绝缘材料:IIIa组;继电器基座PTI175V
    - 绝缘类型:线圈-触点电路加强绝缘;断开触点电路微断开;相邻触点电路基本绝缘
    - 额定绝缘电压:250V
    - 污染等级:3级(单极),2级(双极)
    - 系统额定电压:240V(单极),230/400V(双极)

    3. 产品特点和优势


    Schrank XT继电器的最大特点是高可靠性、多功能性和广泛的适用性。其配备的增强绝缘设计(保护等级II/VDE 0700)确保了安全性,同时也提高了电路控制的稳定性。该继电器的接触材料采用高性能的银镍合金,使其在高负载下仍能保持出色的电气性能。此外,其灵活的线圈选项(如直流24V、交流24/115/230V)使得该继电器可以在不同的电源环境下工作,满足了不同应用场景的需求。

    4. 应用案例和使用建议


    Schrank XT继电器广泛应用于自动化控制、工业设备、家用电器等领域。例如,在工业自动化控制系统中,它被用于控制电机、电磁阀和其他执行器,以实现精确的电路控制。使用建议如下:
    - 在安装过程中,注意遵循相关电气规范,确保连接和接地正确无误。
    - 使用过程中,定期检查继电器的工作状态,确保没有过热或其他异常情况。
    - 针对特殊的应用需求,可考虑添加额外的保险丝或其他保护装置,以进一步提高系统的安全性和可靠性。

    5. 兼容性和支持


    该继电器的兼容性良好,可以与多种DIN导轨底座和配件配合使用。同时,TE Connectivity公司提供了全面的技术支持和服务,包括在线文档、应用指南和技术咨询,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:继电器动作迟缓
    解决方案:检查电源电压是否稳定,确保线圈电压在额定范围内。
    - 问题:触点接触不良
    解决方案:清洁触点表面,避免灰尘和氧化物的积累。
    - 问题:继电器过热
    解决方案:检查负载电流是否超出额定值,适当降低负载或增加散热措施。

    7. 总结和推荐


    Schrank XT继电器以其高可靠性、多功能性和广泛的适用性,在众多应用领域中表现出色。其卓越的电气性能、良好的绝缘设计以及多样化的线圈选项,使其成为工业自动化和控制系统中的理想选择。综合来看,强烈推荐这一款高性能继电器产品。

XT424024参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*13.7mm*26.7mm
安装方式 支架安装,通孔安装
零件状态 停产
包装方式 管装

XT424024厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

XT424024数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY XT424024 XT424024数据手册

XT424024封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 6.6674 ¥ 56.6729
40+ $ 6.3551 ¥ 54.0184
80+ $ 6.171 ¥ 52.4535
库存: 150
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1133.45
