2195846-1

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: -3.1dB 4 50Ω 829MHz,1.595GHz,2.205GHz,3.5GHz,4.7GHz,5.5125GHz,6.525GHz PCB跟踪天线 PCB安装,底座安装,黏合安装
供应商型号: 571-2195846-1
供应商: Mouser
标准整包数: 1

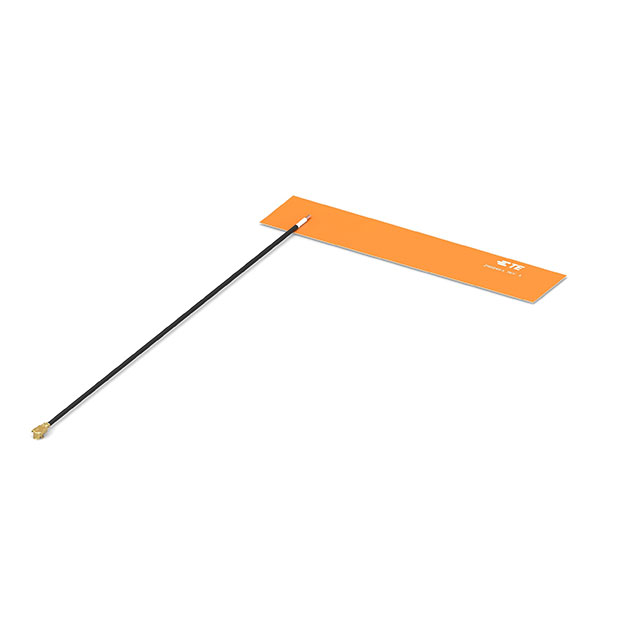

TE CONNECTIVITY 天线 2195846-1

2195846-1概述

    5G/4G/3G/2G, NB-IoT, Cat-M, GNSS, Wi-Fi 6E WORLD BAND ANTENNA

    产品简介


    本产品是一款适用于多种无线通信标准的天线,包括5G、4G、3G、2G、NB-IoT、Cat-M、GNSS(全球导航卫星系统)和Wi-Fi 6E。它主要用于各种物联网设备和其他需要高性能无线连接的应用场景。这款天线旨在提供全方位覆盖,并支持多种频率范围,确保其在复杂的环境中具有可靠的性能。

    技术参数


    - 型号系列:2195846-1 到 2195846-8
    - 频率范围 (MHz):698-960, 1560-1630, 1710-2700, 3200-3800, 4400-5000, 5150-5875, 5925-7125
    - 电压驻波比 (VSWR):
    - < 1.7 : 1
    - < 2.1 : 1
    - < 2.6 : 1
    - < 1.9 : 1
    - < 1.8 : 1
    - < 1.5 : 1
    - < 2.3 : 1
    - 平均效率:
    - 49%
    - 54%
    - 57%
    - 71%
    - 71%
    - 72%
    - 59%
    - 峰值增益:
    - -1.7 dBi
    - 4.0 dBi
    - 3.2 dBi
    - 3.7 dBi
    - 4.7 dBi
    - 4.2 dBi
    - 6.7 dBi
    - 平均增益:
    - -3.1 dBi
    - -2.7 dBi
    - -2.4 dBi
    - -1.5 dBi
    - -1.5 dBi
    - -1.4 dBi
    - -2.3 dBi
    - 功率处理能力:10 瓦 CW
    - 馈点阻抗:50 欧姆非平衡
    - 极化方式:线性
    - 尺寸:80.0 mm x 15.0 mm x 0.2 mm
    - 重量:< 1.5 克
    - 安装方式:粘合带
    - 匹配连接器:MHF 和 MHF4L 类型,参见第9页
    - 电缆直径:1.13 mm 和 1.37 mm,参见第9页
    - 工作温度:-40°C 至 +85°C
    - 存储温度:-40°C 至 +85°C

    产品特点和优势


    - 全向覆盖:通过MetaSpan技术实现3G、4G、5G、NB-IoT和Cat-M的全球覆盖。
    - 多种频段支持:支持5G/4G/3G/2G、NB-IoT、Cat-M、GNSS和Wi-Fi 6E频段,实现更广泛的应用。
    - 安装简单:背面有粘合剂,方便安装于设备内部。
    - 多选项:提供不同长度的电缆和连接器选择。

    应用案例和使用建议


    该天线适用于多种物联网设备,例如智能穿戴设备、智能家居设备、可穿戴健康监测设备等。建议在安装时考虑天线周围的金属或其他干扰物,以避免信号减弱。测试不同的安装位置,以找到最佳的信号接收效果。

    兼容性和支持


    此天线与其他标准的MHF和MHF4L类型连接器兼容。TE Connectivity 提供详尽的技术支持,联系方式可以在手册中的技术支持中心部分找到。

    常见问题与解决方案


    1. 信号强度弱
    - 解决方案:检查安装位置,移除可能干扰信号的金属物体。
    2. 无法正常工作
    - 解决方案:检查连接器是否正确安装,确认电缆没有损坏。
    3. 安装困难
    - 解决方案:使用合适的工具粘贴背胶,仔细按照手册指示操作。

    总结和推荐


    这款5G/4G/3G/2G, NB-IoT, Cat-M, GNSS, Wi-Fi 6E WORLD BAND ANTENNA具备出色的性能和广泛的适用性,特别适合应用于物联网设备。它的多功能性和良好的性能使其在市场上具有很强的竞争力。强烈推荐在需要高可靠性和多频段覆盖的应用场景中使用此天线。

2195846-1参数

参数
天线类型 PCB跟踪天线
中心频率 829MHz,1.595GHz,2.205GHz,3.5GHz,4.7GHz,5.5125GHz,6.525GHz
支持协议 -
典型天线增益 -3.1dB
最大电压驻波比 4
带宽 -
阻抗 50Ω
额定功率 -
安装方式 PCB安装,底座安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 袋装

2195846-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2195846-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY 2195846-1 2195846-1数据手册

2195846-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.3005 ¥ 27.8892
10+ $ 1.7135 ¥ 14.4791
100+ $ 1.4364 ¥ 12.1376
250+ $ 1.296 ¥ 10.9512
500+ $ 1.188 ¥ 10.0386
1000+ $ 1.1664 ¥ 9.8561
2500+ $ 1.0343 ¥ 8.7394
库存: 1132
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.88
直接购买
