HDP24-24-21SN

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HDP20 护套是圆形热塑性连接器,提供 2-47 多种位数排列选择。HDP20 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: HDP24-24-21SN
供应商: Master
标准整包数: 1

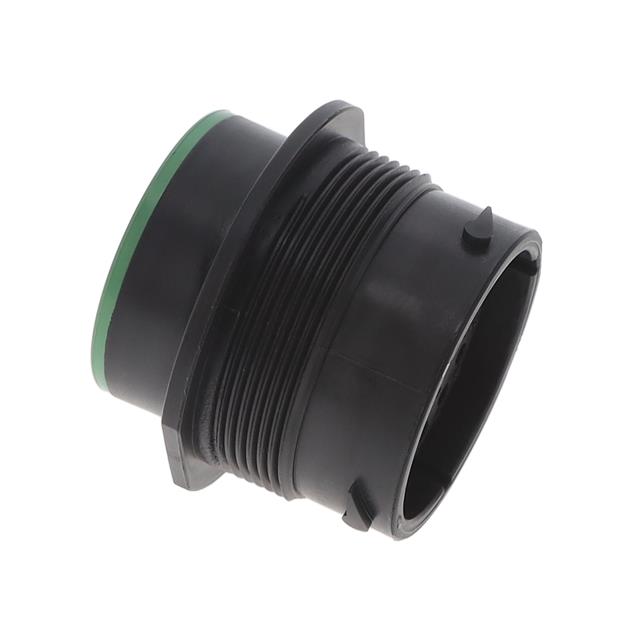

TE CONNECTIVITY 汽车连接器 HDP24-24-21SN

HDP24-24-21SN概述


    产品简介


    本产品为TE Connectivity的HDP系列连接器,型号为HDP24-24-XXP/SX。这是一种用于24号电线的标准螺纹式插座(Receptacle),主要用于各种电气设备和系统中。该连接器具备高度可靠的电气性能和机械稳定性,适用于工业控制、自动化设备及通信等领域。

    技术参数


    - 尺寸规格:
    - 主体长度:2英寸(50.80 mm)
    - 主体宽度:1.618英寸(41.10 mm)
    - 主体高度:1.875英寸(47.63 mm)
    - 螺纹规格:
    - 1-11/16-18 UNEF-2A
    - 电气特性:
    - 额定电压:250V AC
    - 额定电流:15A
    - 接触电阻:≤1mΩ
    - 材料规格:
    - 接收壳体材料:PA66 GF10(黑色)
    - 保持环材料:PA66 GF10(黑色)
    - 密封圈材料:硅胶(绿色、蓝色、灰色)
    - 工作环境:
    - 工作温度范围:-40°C至+105°C
    - 储存温度范围:-55°C至+125°C

    产品特点和优势


    HDP24-24-XXP/SX连接器采用高耐热材料制造,具有卓越的机械稳定性和电气性能。其特有的主极化槽设计确保安装时的正确对齐,避免接线错误。此外,该连接器配备防尘盖,保护内部结构不受外界环境影响,延长使用寿命。

    应用案例和使用建议


    应用案例
    - 工业自动化控制系统:用于连接传感器和控制器之间的信号传输。
    - 通信设备:应用于电信基站和数据中心的布线系统。
    使用建议
    - 在安装过程中,应确保电线绝缘层厚度符合要求,以保证良好的电气接触。
    - 定期检查密封圈的状态,必要时更换,以确保长期的防水和防尘效果。

    兼容性和支持


    HDP24-24-XXP/SX连接器可以与HDP26-24-XXP/SX插头完美匹配,确保系统的兼容性和可靠性。TE Connectivity提供全面的技术支持和售后服务,包括安装指导、故障排除等。

    常见问题与解决方案


    1. 问题:连接器无法正常插入。
    - 解决方案:检查插头和插座的极化键是否对齐,确保正确的极性连接。

    2. 问题:密封圈老化导致泄漏。
    - 解决方案:定期更换密封圈,确保连接器的防护等级不受影响。

    总结和推荐


    HDP24-24-XXP/SX连接器凭借其坚固耐用的材料、稳定的电气性能和易于维护的特点,成为工业控制和通信领域的理想选择。我们强烈推荐此款连接器用于需要高度可靠性的应用场合。

HDP24-24-21SN参数

参数
排数 -
间距 -
针脚数 -
长*宽*高 41.86mm(长度)*50.8mm(高度)
安装方式 螺纹安装
包装方式 散装,托盘

HDP24-24-21SN厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HDP24-24-21SN数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HDP24-24-21SN HDP24-24-21SN数据手册

HDP24-24-21SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
