首页  >  产品百科  >  3-1676914-2

3-1676914-2

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 44.2KΩ ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: N-3-1676914-2
供应商: 云汉优选
标准整包数: 1000

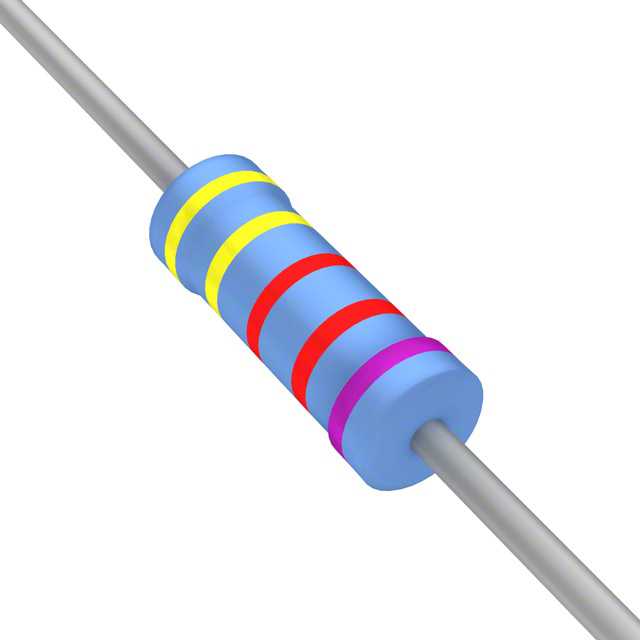

TE CONNECTIVITY 通孔电阻 3-1676914-2

3-1676914-2概述

    精密金属膜固定电阻器——Type R系列

    1. 产品简介


    精密金属膜固定电阻器是广泛应用于各种电子设备中的关键元件。Type R系列是泰科电子提供的高性能精密金属膜固定电阻器,具有极高的精度和稳定性。这种电阻器在长时间工作条件下表现尤为出色,特别适用于需要高稳定性的应用场合,如电信、测量仪器、医疗设备等领域。

    2. 技术参数


    - 额定功率(@70°C): 0.125W、0.25W、0.5W
    - 电阻范围:
    - 最小值: 51Ω1、10Ω、10Ω
    - 最大值: 511KΩ、1MΩ、1MΩ
    - 容差:
    - ±0.1%(YR8)
    - ±0.25%(ER8)
    - ±0.5%(CR8)
    - 温度系数 (ppm/°C):
    - ±15 (YR8)
    - ±25 (ER8)
    - ±50 (CR8)
    - 最大过载电压:
    - 400V(YR8)
    - 500V(ER8)
    - 700V(CR8)
    - 工作温度范围: -65°C 至 +155°C
    - 耐压强度 (V): 500V
    - 绝缘电阻最小值 (兆欧): 10,000 MΩ
    - 电压系数最大值 (ppm/V): 5 ppm/V

    3. 产品特点和优势


    Type R系列精密金属膜固定电阻器的主要优势在于其高精度(容差至±0.1%)、优秀的稳定性(在恶劣环境条件下的长期使用)、低噪声水平(电流噪声和电压噪声均很低),这使得它在需要高精度和稳定性的应用场合表现出色。此外,其优良的温度系数保证了其在不同温度环境下依然能够保持良好的性能。

    4. 应用案例和使用建议


    Type R系列电阻器因其卓越的精度和稳定性,广泛应用于通信设备、测试和测量设备、医疗设备等领域。例如,在电信设备中,它们可以用于精确测量电流和电压;在医疗设备中,它们可以确保测量结果的准确性和稳定性。使用时,需要注意选择合适的型号以匹配所需的电阻值和环境温度要求,避免过载情况的发生。

    5. 兼容性和支持


    Type R系列电阻器设计为适合自动插入设备及切割和弯曲机器处理,便于自动化生产和安装。通常情况下,这些电阻器采用“弹夹”盒包装,每盒1000件,符合IEC 286-1标准。此外,泰科电子提供详细的规格书和技术支持,帮助客户正确使用这些元件。

    6. 常见问题与解决方案


    - 问题1: 电阻器过热
    - 解决方案: 检查并调整负载条件,确保不超过电阻器的最大额定功率。
    - 问题2: 测量误差过大
    - 解决方案: 确认所选电阻器的容差等级是否满足应用需求,同时检查连接和焊接质量。
    - 问题3: 环境适应性不佳
    - 解决方案: 选择适合工作温度范围的电阻器,并考虑使用散热装置。

    7. 总结和推荐


    Type R系列精密金属膜固定电阻器是一款高精度、高稳定性的电阻器,适用于对性能要求极高的场合。其独特的材料和制造工艺确保了其优异的性能和可靠性。尽管价格略高于普通电阻器,但在关键应用中,其可靠性和精确度足以证明其价值。因此,对于需要极高精度和稳定性的应用,我们强烈推荐使用Type R系列精密金属膜固定电阻器。

3-1676914-2参数

参数
电阻值 44.2KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装

3-1676914-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1676914-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 3-1676914-2 3-1676914-2数据手册

3-1676914-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3106 ¥ 2.6399
2000+ $ 0.1885 ¥ 1.6022
20000+ $ 0.1795 ¥ 1.5259
40000+ $ 0.1703 ¥ 1.4479
100000+ $ 0.1561 ¥ 1.3265
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2639.9
直接购买
加入购物车
