OZ-SS-112LM1F,000

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 DIP 通孔安装 29.2mm(长度)*20.6mm(高度)
供应商型号: TS-OZ-SS-112LM1F,000
供应商: 海外现货
标准整包数: 20
TE CONNECTIVITY 其他继电器 OZ-SS-112LM1F,000

OZ-SS-112LM1F,000概述

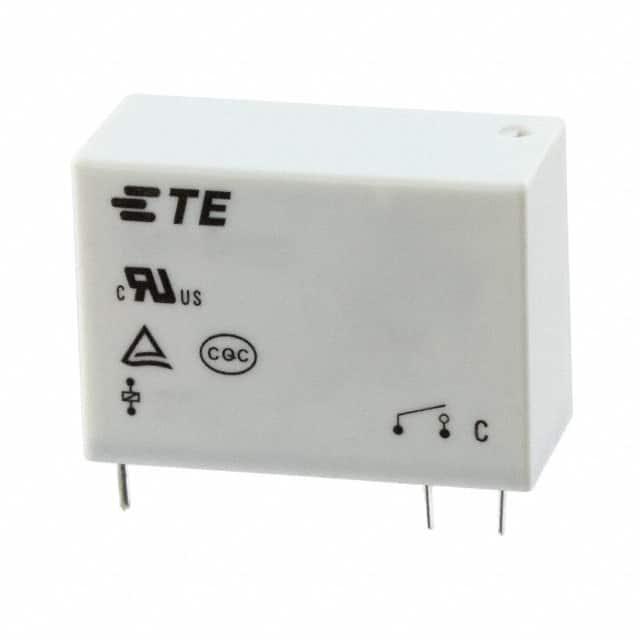

    16A Miniature Power PC Board Relay — OZ/OZF 系列



    产品简介



    16A Miniature Power PC Board Relay(型号OZ/OZF)是一种高性能微型继电器,适用于各种家用电器、HVAC系统和办公机器。该继电器设计紧凑,具有高开关能力和良好的电气绝缘性能,能够满足不同应用场景的需求。


    技术参数



    - 认证标准: 满足UL 508、CSA和TUV的要求。
    - 接触安排: 1 Form A(单极常开)和1 Form C(双极双掷)。
    - 浸入清洁: 支持密封版本,方便浸入清洁。
    - 电气特性:
    - 介电强度: 5000V(线圈和触点之间)。
    - 浪涌电压: 10000V(1.2/50μs,线圈和触点之间)。
    - 快速连接终端: 可提供(OZF)。
    - UL TV-8等级: 可选(OZT)。
    - 机械数据:
    - 端子: 印刷电路板端子。
    - 外壳: OZ-S:带通风塑料盖(适合浸焊),OZF-SS:带通风塑料盖(适合浸焊),OZ-SH:密封塑料壳。
    - 重量: 约为0.46盎司(13克)。
    - 操作数据:
    - 必须操作电压: OZ-D:小于或等于额定电压的70%,OZ-L:小于或等于额定电压的75%。
    - 必须释放电压: 大于或等于额定电压的5%。
    - 操作时间: OZ-D:最大15毫秒,OZ-L:最大20毫秒。
    - 释放时间: 最大8毫秒。
    - 环境数据:
    - 温度范围:
    - 操作:
    - OZ-D:-30°C至+55°C。
    - OZ-L:-30°C至+70°C。
    - 极端条件下的绝缘系统:
    - OZ-D:-30°C至+85°C。
    - OZ-L:-30°C至+105°C。
    - 振动: 10到55Hz,1.5mm双幅。
    - 冲击: 1000m/s²(约100G)。
    - 湿度: 20%-85% RH(非凝结)。


    产品特点和优势



    - 安全合规: 满足UL 508、CSA和TUV的安全要求,确保产品的可靠性和安全性。
    - 高可靠性: 高达1000万次无负载操作和10万次额定负载操作,确保长期稳定运行。
    - 广泛的电气参数: 支持多种输入电压和电流,适用于不同应用场景。
    - 封装多样性: 提供不同的封装选项(密封和非密封),以适应不同环境需求。


    应用案例和使用建议



    - 家用电器: 用于控制家电设备,如空调、冰箱等。
    - HVAC系统: 控制风机、压缩机等。
    - 办公机器: 用于控制办公设备的电源管理。

    使用建议:
    - 在选择和安装继电器时,应充分考虑实际应用场景的电气和环境条件。
    - 在高温和高湿度环境下使用时,应选用具有高耐热等级的型号(Class F绝缘系统)。


    兼容性和支持



    - 兼容性: 支持快速连接终端和密封版本,方便集成到不同系统中。
    - 技术支持: 官方网站提供了详尽的技术支持信息,用户可以联系技术支持获取更多信息。


    常见问题与解决方案



    1. 问:继电器如何进行清洁?
    - 答: 采用浸入清洁方式,适用于密封版本的继电器。
    2. 问:如何判断继电器是否正常工作?
    - 答: 观察操作时间和释放时间是否符合技术参数要求,如需进一步检查,请参考手册中的测试方法。
    3. 问:继电器是否支持UL TV-8评级?
    - 答: OZT型号支持UL TV-8评级,适用于特定应用场景。


    总结和推荐



    16A Miniature Power PC Board Relay(OZ/OZF系列)是一款高性能、多功能的继电器产品,适用于广泛的应用场景。其优异的电气特性和高可靠性使其在市场上具备很强的竞争力。强烈推荐在需要高可靠性和多功能性的应用场景中使用该产品。

OZ-SS-112LM1F,000参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29.2mm(长度)*20.6mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 管装

OZ-SS-112LM1F,000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OZ-SS-112LM1F,000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OZ-SS-112LM1F,000 OZ-SS-112LM1F,000数据手册

OZ-SS-112LM1F,000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.2347 ¥ 20.8945
200+ $ 2.1204 ¥ 19.8257
500+ $ 1.995 ¥ 18.6533
2500+ $ 1.9494 ¥ 18.2269
5000+ $ 1.9152 ¥ 17.9071
7500+ $ 1.8696 ¥ 17.4808
库存: 0
起订量: 100 增量: 1
