HSC200150RJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 150Ω ±5% ±30ppm/℃ 法兰安装 90mm*73mm*42mm
供应商型号: 7205489P
供应商: 海外现货
标准整包数: 1

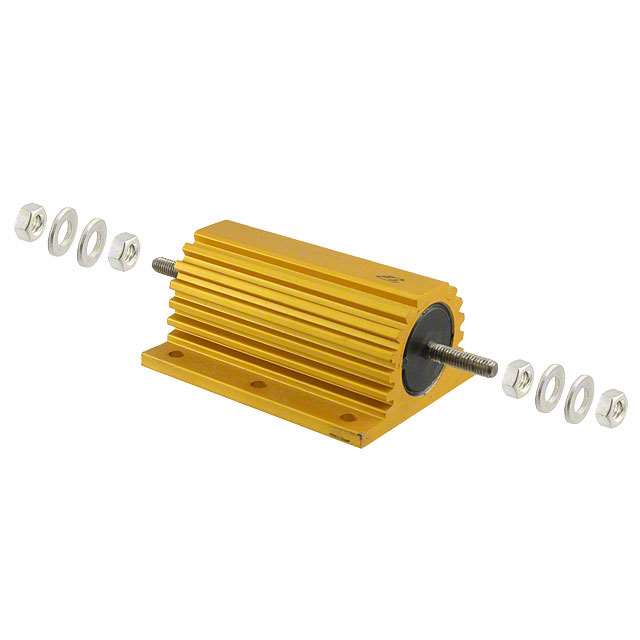

TE CONNECTIVITY 网络阵列电阻 HSC200150RJ

HSC200150RJ概述


    产品简介


    本手册介绍的是TE Connectivity公司的铝壳功率电阻系列产品——HS系列。该系列电阻覆盖从5瓦到300瓦的功率范围,广泛应用于电力供应、电源管理和牵引行业等众多领域。其特有的稳定性、高可靠性及多样化的配置选择使其成为行业内的标杆产品。

    技术参数


    - 额定功率:5W至300W(另有500W和1000W版本)
    - 散热能力(附带散热片):
    - HSA5-HSA50:10W至50W
    - HSA75:75W
    - HSC100-HSC300:100W至300W
    - 无散热片的功耗能力:
    - HSA5-HSA50:5.5W至20W
    - HSA75:45W
    - HSC100-HSC300:50W至75W
    - 电阻值(最小值和最大值):
    - HSA5-HSA50:0.1欧姆至100K欧姆
    - HSA75:0.5欧姆至50K欧姆
    - HSC100-HSC300:0.5欧姆至82K欧姆
    - 最大工作电压:
    - HSA5-HSA50:160V至1250V
    - HSA75:1400V
    - HSC100-HSC300:1900V至2500V
    - 介电强度(峰值交流电压):
    - HSA5-HSA50:1400V至2500V
    - HSA75:5000V
    - HSC100-HSC300:5600V
    - 长期稳定性(1000小时后的电阻变化率):
    - HSA5-HSA50:±1%至±2%
    - HSA75:±1%
    - HSC100-HSC300:±2%至±3%

    产品特点和优势


    1. 可靠性高:经过50多年的设计和制造经验验证的产品,具有卓越的可靠性。
    2. 大功率范围:提供从5瓦到300瓦的广泛功率范围,适合多种应用需求。
    3. 高稳定性:通过优质材料制造,保证了长期的稳定性和可靠性。
    4. 多变性:可定制的风力、引线、安装方式,满足不同应用的需求。
    5. 低阻抗、低感抗、高压版本:可提供各种标准规格外的特殊定制型号。

    应用案例和使用建议


    HS系列铝壳功率电阻适用于多种场合,例如制动电阻、平衡电阻、电容充电和放电、Crowbar保护、滤波器以及一般电气机械设备。对于高功率应用,如工业电源系统或大型牵引设备,该产品表现尤为出色。
    使用建议:
    - 在高负载条件下工作时,应考虑使用合适的散热片以避免过热。
    - 脉冲能量负载应根据电阻值和工作温度合理控制。
    - 定期进行电气测试以确保长期运行的稳定性和可靠性。

    兼容性和支持


    HS系列铝壳功率电阻具备广泛的适用性,能够与其他电子元器件良好配合。制造商TE Connectivity提供了详细的技术支持和咨询服务,确保用户能够获得最佳的应用体验。

    常见问题与解决方案


    1. 问:如何确保长时间使用后的电阻稳定?
    - 答:遵循手册中的建议,在长期工作时适当降低功率以延长使用寿命。
    2. 问:遇到高温环境时电阻性能是否会下降?
    - 答:应选用带有合适散热片的型号,并严格按照手册推荐的温度范围操作。
    3. 问:如何正确安装和接线?
    - 答:参考产品手册中的安装指南,确保所有连接点稳固并符合规定的电气规范。

    总结和推荐


    总体而言,HS系列铝壳功率电阻凭借其出色的稳定性和可靠性,是高功率应用场景下的理想选择。其多样的配置选项和优秀的技术支持,使其在市场上具有较强的竞争力。强烈推荐给需要高可靠性和高性能功率电阻的应用场合。

HSC200150RJ参数

参数
电阻值 150Ω
电阻个数 -
精度 ±5%
温度系数 ±30ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 90mm*73mm*42mm
安装方式 法兰安装
零件状态 在售
包装方式 散装,托盘

HSC200150RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC200150RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSC200150RJ HSC200150RJ数据手册

HSC200150RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
