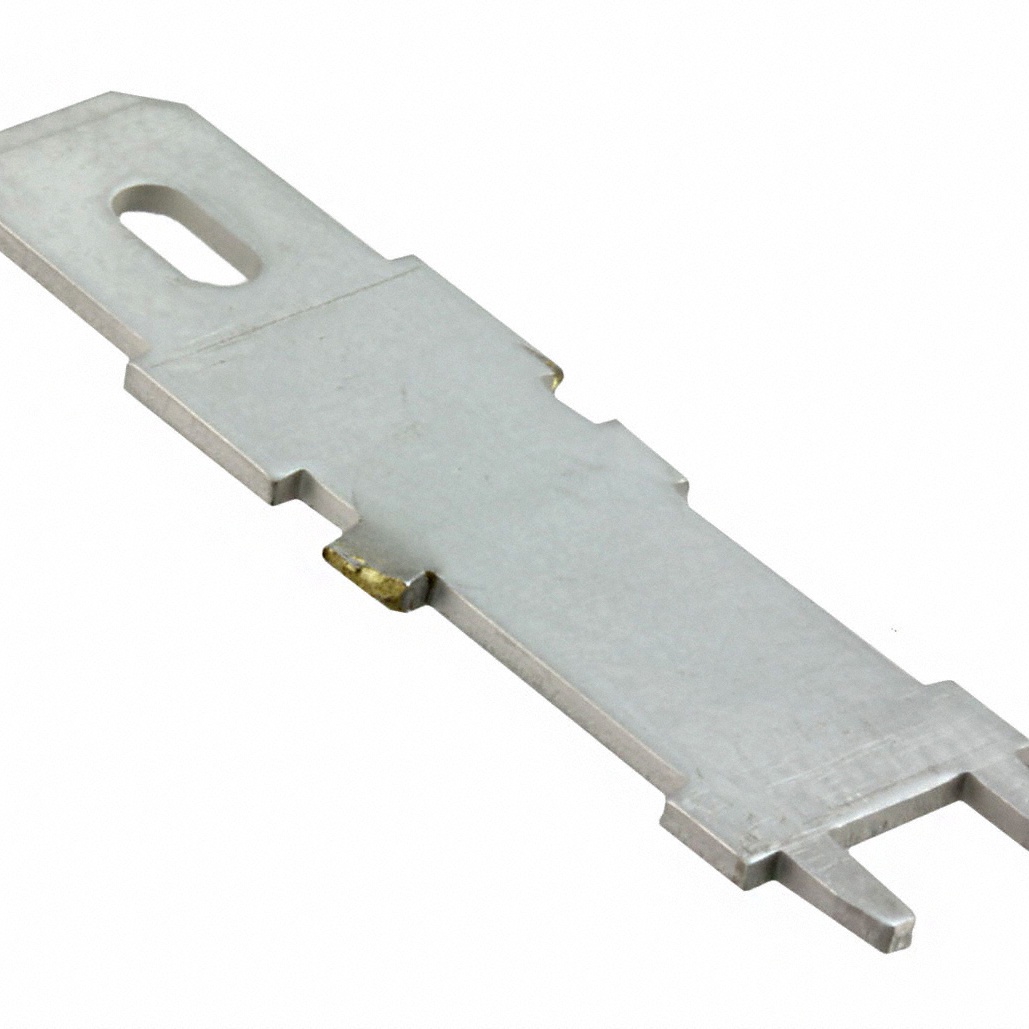

63950-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal Brass Tab 30.66mm Tin Package
供应商型号: N-63950-1
供应商: 云汉优选
标准整包数: 10000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63950-1

63950-1概述


    产品简介


    产品类型: PCB端子
    主要功能: 用于快速连接电线与印刷电路板(PCB),通过焊接方式实现电气连接。
    应用领域: 广泛应用于工业自动化设备、家用电器、电信设备、医疗仪器、汽车电子等领域。

    技术参数


    - 引脚宽度: 6.35 mm (0.25 in)
    - 焊盘直径: 1.4 mm (0.055 in)
    - 厚度: 0.8 mm (0.031 in)
    - 端子类型: 插片式
    - 端子材料: 锡镀层
    - 推荐PCB厚度: 1.57 mm (0.062 in)
    - 终端类型: Tab(插片)
    - 终端尺寸: 6.35 mm
    - 终端方向: 直角
    - 焊锡工艺: 通孔焊接
    - 操作温度范围: -30℃至110℃(-22℉至230℉)
    - 封装数量: 10000个
    - 绝缘选项: 非绝缘
    - 合规认证:
    - 符合欧盟RoHS指令2011/65/EU
    - 符合欧盟ELV指令2000/53/EC
    - 符合中国RoHS 2指令MIIT Order No 32, 2016
    - 符合REACH法规(EC) No. 1907/2006
    - 低卤素含量(Br, Cl, F, I < 900 ppm)

    产品特点和优势


    1. 高效连接: 快速且可靠地将电线连接到PCB上,适用于各种应用环境。
    2. 适应性强: 可承受宽温度范围内的工作环境,适合工业级应用。
    3. 高可靠性: 锡镀层设计,保证长期的电气性能稳定性和耐腐蚀性。
    4. 易于安装: 通过焊接方式直接固定到PCB上,无需复杂的装配工具。
    5. 环保材料: 采用低卤素材料制造,符合国际环保标准,满足绿色生产要求。

    应用案例和使用建议


    - 工业自动化设备: 在电机控制电路中,用于电源线和信号线的连接。
    - 家用电器: 适用于微波炉、洗衣机等家电中的电路板连接。
    - 电信设备: 用于通信设备中的信号传输和电源分配。
    使用建议:
    - 确保PCB上的焊盘直径和引脚宽度相匹配,以确保可靠的电气连接。
    - 使用适当的焊接设备进行焊接,以防止焊接不良导致的虚焊或短路。
    - 安装时应注意绝缘选项,避免不必要的短路风险。

    兼容性和支持


    - 兼容性: 与多种TE Connectivity的Faston系列产品兼容,如250 Faston PCB Tab。
    - 支持: 如有技术支持需求,可拨打+1 800 522 6752联系厂商获取帮助。

    常见问题与解决方案


    - 问题1: 焊接过程中出现虚焊。
    - 解决方案: 检查焊接温度和时间,确保达到标准。使用适当的助焊剂。
    - 问题2: 引脚松动。
    - 解决方案: 重新焊接,确保焊接牢固。检查焊点是否有氧化现象。
    - 问题3: 连接不可靠。
    - 解决方案: 检查引脚宽度和PCB焊盘直径是否匹配。重新进行焊接。

    总结和推荐


    综合评估: 该款TE Connectivity的Faston PCB端子具有高效、可靠、耐用等特点,适用于多种应用场景。其广泛的兼容性和优良的环保性能使其成为市场上极具竞争力的产品。
    推荐: 鉴于其优良的性能和广泛的适用范围,强烈推荐在各种电子设备中使用这款产品。无论是工业自动化还是家用电器,都能提供可靠的连接解决方案。

63950-1参数

参数
长*宽*高 30.66mm*7.87mm*8.89mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

63950-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63950-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63950-1 63950-1数据手册

63950-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0848 ¥ 0.7208
100000+ $ 0.0659 ¥ 0.5603
库存: 290000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 7208
