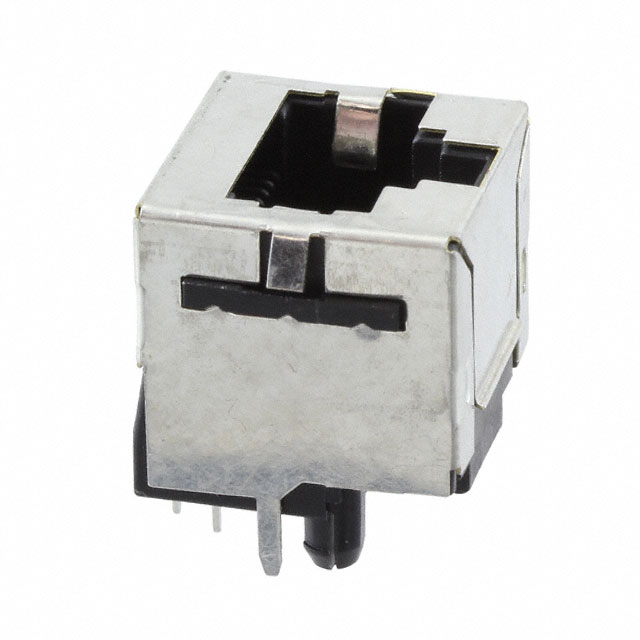

5557730-1

产品分类: 模块化连接器 - 插孔
厂牌: TE CONNECTIVITY
产品描述: 泰科 RJ45接口 CGS TE系列, 母座RJ45 连接器, 通孔安装型, 8路单口, Cat3
供应商型号: 5557730-1
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 模块化连接器 - 插孔 5557730-1

5557730-1概述

    TE Connectivity's Single Port Modular Jacks: A Comprehensive Overview

    1. 产品简介


    TE Connectivity提供了一系列的单端口模块化插孔产品,旨在满足数据通信市场的多样化设计需求。这些产品包括直角插孔、45度角插孔和垂直插孔,特别适用于需要在语音、数据和高速网络中表现卓越的应用场合。产品可提供多种样式和配置,具有紧凑的设计,并符合美国联邦通信委员会(FCC)的规定(支持电信工业协会TIA-1096-A标准)。这些插孔广泛应用于通讯、电话、路由器、服务器、交换机、电脑、商业设备、消费电子和无线基站等领域。

    2. 技术参数


    - 基本规格
    - 高度(mm): 9.58至23.3不等,取决于具体型号
    - 安装方式: 通孔安装(T/H)、表面贴装(SMT)和压接安装(Press Fit)
    - 屏蔽: 支持与否,取决于型号
    - 接地选项: 面板接地、PCB接地,取决于型号
    - 指示灯(LEDs): 支持与否,取决于型号
    - 电气特性
    - 适用类别: Cat 3, Cat 5, Cat 5e, Cat 6a
    - 传输速率: 最高可达10 Gbps
    - 信号干扰防护: 采用屏蔽设计,提供多达4倍于市面上其他RJ45连接器的EMI弹簧数
    - 工作环境
    - 环境温度范围通常为0°C至70°C,部分型号支持更广泛的温度范围。

    3. 产品特点和优势


    - 标准化网络连接: 所有型号均符合TIA-1096-A标准,确保与各类网络设备的兼容性。
    - 易于使用: 紧凑设计、多样化的安装方式以及易于识别的标识使其成为用户友好的选择。
    - 扩展应用可能性: 例如45度角设计允许电缆更容易、更高效地连接,尤其是在小空间或难以到达的位置。
    - 环保合规: 全部产品符合RoHS标准,确保环保安全。
    - EMI/RFI保护: 通过金属壳设计提高电磁干扰屏蔽效果,有助于减少信号干扰。
    - 面板止动功能: 在顶部进入型插孔中提供额外机械支撑。
    - 接地选项: 可选择面板接地或PCB接地,确保良好的电气连接稳定性。
    - 集成LED指示灯: 消除了对额外系统空间的需求,方便指示运行状态。

    4. 应用案例和使用建议


    - 案例: 在无线基站中,45度角插孔可以减少信号干扰并提供更快的数据传输速度,特别是在紧凑的空间内。
    - 建议: 对于要求信号稳定性的场合,选择带有接地功能的型号;对于需要直观指示的场景,建议使用带有LED指示灯的型号。

    5. 兼容性和支持


    - 兼容性: 这些模块化插孔产品适用于各种通信设备,如电话、路由器和服务器,与现有的网络基础设施高度兼容。
    - 支持: TE Connectivity提供了全球技术支持中心,包括美国、加拿大、墨西哥、拉丁美洲、德国、英国、法国、荷兰、中国等地区的联系电话。访问te.com可获取更多详细信息和支持服务。

    6. 常见问题与解决方案


    - 问题: 信号干扰问题。
    - 解决方案: 使用屏蔽型插孔,并确保良好接地,以降低外部干扰。

    - 问题: 安装过程中出现焊接不良。
    - 解决方案: 选择支持高温度LCP材料的型号,这能支持成本效益高的红外回流焊工艺,提升焊接效率。

    - 问题: 寻找不易受物理压力影响的插孔。
    - 解决方案: 选择具有加固面板止动功能的型号,提供额外的机械支撑。

    7. 总结和推荐


    综上所述,TE Connectivity的单端口模块化插孔产品凭借其高性能、广泛的应用范围及优越的兼容性,为各种通信设备提供了可靠的解决方案。其在信号干扰防护、易用性及绿色环保方面的显著优势,使其在市场上具备较强的竞争力。对于寻求高质量、稳定且易用的连接器解决方案的用户来说,强烈推荐使用TE Connectivity的产品。

5557730-1参数

参数
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
防护等级 -
朝向 垂直
端口数 1
长*宽*高 18.17mm*18.17mm*16.77mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

5557730-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5557730-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 插孔 TE CONNECTIVITY 5557730-1 5557730-1数据手册

5557730-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
