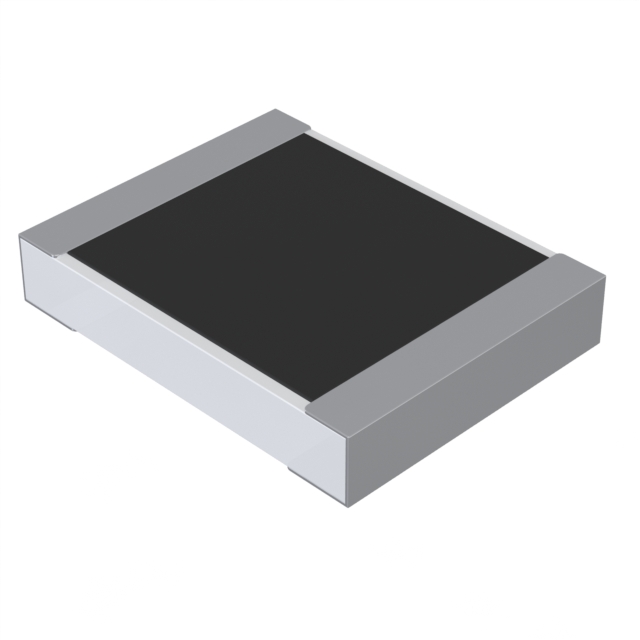

RL73H2ER13FTDF

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 130mΩ ±1% 500mW ±100ppm/℃ 1210 贴片安装 3.1mm*2.5mm*650μm
供应商型号: A138550TR-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 贴片电阻 RL73H2ER13FTDF

RL73H2ER13FTDF概述

    SMD低阻值电流感应电阻器概述
    TE Connectivity近期推出了专门用于电流检测位置的厚膜芯片电阻器——RL73系列。这种电阻器采用特殊的金属釉电阻元件,并且在其焊料下方有一层镍屏障,可以延长终端寿命。随着半导体制造商在电池充电管理和低电压电源供应方面的发展,该系列电阻器应运而生,以满足市场上对低阻值分流电阻的需求。

    产品简介


    - 产品类型:SMD低阻值电流感应电阻器
    - 主要功能:电流检测
    - 应用领域:通信、音频、汽车、低电压电源管理、功率管理应用

    技术参数


    | 尺寸 | 温度系数(PPM/°C) | 功率(@70°C) | 电阻范围(Ω) | 最大工作电流(A) | 包装 |
    | :: | :: | :: | :: | :: | :: |
    | 0201 | ±1000 | 0.05W | R10 – R13 | 0.70A | 纸带 |
    | 0402 | ±400 | 0.0625W | R05 – R091 | 1.11A | 纸带 |
    | 0603 | ±600 | 0.1W | R020 – R047 | 2.23A | 纸带 |
    | 0805 | ±600 | 0.125W | R020 – R047 | 2.50A | 纸带 |
    | 1206 | ±600 | 0.25W | R010 – R020 | 5.00A | 纸带 |
    | 1210 | ±600 | 0.5W | R010 – R020 | 7.07A | 纸带 |
    | 2010 | ±600 | 0.75W | R010 – R020 | 8.66A | 镶塑带 |
    | 2512 | ±600 | 1W | R010 – R020 | 10.0A | 镶塑带 |

    产品特点和优势


    - 高可靠性:采用特殊的金属釉电阻元件及镍屏障,延长终端寿命。
    - 广泛应用:适用于通信、音频、汽车、低电压电源和功率管理应用。
    - 高功率版本:具备从0.125W到2W的功率等级,可满足不同应用场景需求。
    - 精准度:具有±100PPM至±1000PPM的不同温度系数选择,确保在不同环境下的稳定性。

    应用案例和使用建议


    这些电阻器广泛应用于通信系统、音频设备、汽车电子和各种低电压电源管理系统中。为了获得最佳效果,在焊接过程中应注意以下几点:
    - 焊接温度:对于IR回流焊或波峰焊,温度需达到260°C,时间不少于10秒;对于烙铁焊接,温度为410°C,时间不超过5秒。
    - PCB布局规划:根据不同的尺寸要求,设计合理的PCB布局,例如0201尺寸的电阻器布局建议为A=0.25mm,B=0.30mm,C=0.40mm。

    兼容性和支持


    这些电阻器具有良好的兼容性,可以与多种电子设备和其他组件配合使用。此外,TE Connectivity还提供全面的技术支持和维护服务,客户可以通过官网或客服热线获取帮助。

    常见问题与解决方案


    - 问题一:焊接时电阻器出现脱落。
    - 解决办法:确保焊接温度符合规范,焊接时间充足,并使用正确的焊接设备。
    - 问题二:电阻器在高温环境下工作不稳定。
    - 解决办法:选择适合的工作环境温度范围,或选择更高功率版本的产品。

    总结和推荐


    综上所述,TE Connectivity的RL73系列低阻值电流感应电阻器是一款功能强大、适用范围广的产品。其独特的材料选择和设计使其在可靠性、精度和应用范围上都具有明显的优势。无论是通讯设备还是车载电子,这些电阻器都能胜任各种挑战。因此,强烈推荐使用这款产品。

RL73H2ER13FTDF参数

参数
电阻值 130mΩ
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*2.5mm*650μm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
