2-35476-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 10-12AWG Copper 16mm Tin T/R
供应商型号: 2-35476-1
供应商: 云汉优选
标准整包数: 2000
TE CONNECTIVITY 端子 - 环形端子 2-35476-1

2-35476-1概述


    产品简介

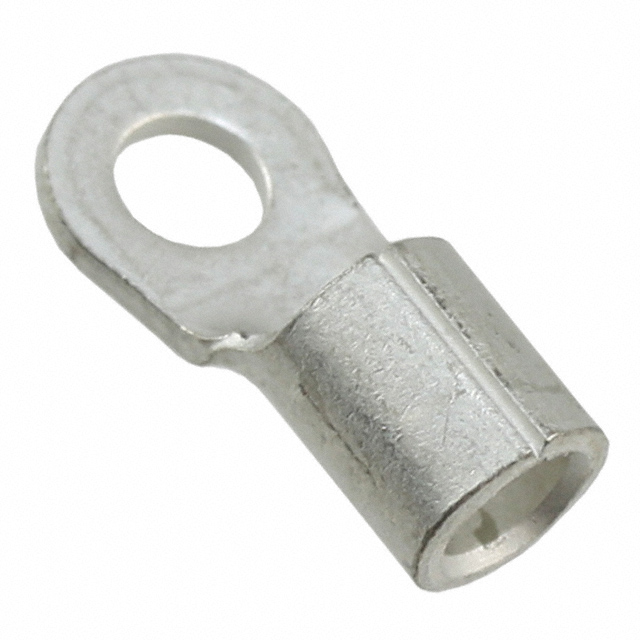

    本产品是一款闭口环形舌型接线端子(Closed Ring Tongue Terminal),适用于12至10 AWG规格的导线。该接线端子的主要特点是其舌片尺寸为#6或M3.5,并且具有直式的封闭式筒体结构,表面镀锡处理。这些接线端子广泛应用于电气连接、配电系统和各种需要稳定可靠电气连接的场合。

    技术参数


    - 导线尺寸范围:5180 - 13100 CMA
    - 舌片直径:3.68 mm [0.145 in]
    - 舌片厚度:0.79 mm [0.031 in]
    - 产品长度:16 mm [0.63 in]
    - 筒体内径:3.28 mm [0.129 in]
    - 工作温度范围:170 °C [338 °F]
    - 重量:1.494 g
    - 安装孔数量:1个
    - 绝缘方式:无绝缘
    - 接触材料:铜
    - 接触材料镀层:锡

    产品特点和优势


    - 封闭式筒体结构:确保导线和接线端子之间有良好的机械和电气连接。
    - 直式设计:便于导线的插入和固定,提高了操作效率。
    - 镀锡处理:增强抗腐蚀性能,提高可靠性。
    - 低卤素含量:符合RoHS、REACH等环保标准,适合环保要求高的应用场合。
    - 适用性强:可广泛应用于各种电气连接系统,如工业控制、电力传输、通信设备等领域。

    应用案例和使用建议


    - 工业自动化控制:在自动化生产线中,该接线端子可以确保导线与电气元件之间的稳定连接,从而提高系统的可靠性和稳定性。
    - 电力传输系统:在电力系统中,由于该接线端子的高温度耐受能力,可以在恶劣的环境中提供可靠的电气连接。
    - 通信设备:在通信设备中,由于其紧凑的设计和可靠的连接性能,可以用于多种接口的连接。
    使用建议:
    - 确保导线插入时完全到位,以确保最佳的电气连接。
    - 定期检查连接点的紧固情况,以防止松动导致的电气故障。
    - 在高温环境下使用时,注意保持通风良好,避免过热。

    兼容性和支持


    - 兼容性:该接线端子适用于铜基材料及镀锡导线,具有良好的兼容性。
    - 支持与维护:如果您在使用过程中遇到任何问题,可以拨打技术支持热线+1 800 522 6752寻求帮助。厂商也提供了丰富的技术文档和CAD文件,方便用户进行详细参考。

    常见问题与解决方案


    1. 问题:导线插入困难。
    - 解决方案:确保导线没有过度弯曲,并确保插入到位。
    2. 问题:连接点松动。
    - 解决方案:重新紧固连接点,确保所有螺丝都拧紧到适当的扭矩。
    3. 问题:产品过热。
    - 解决方案:检查环境温度,确保有足够的通风空间,必要时减少负载。

    总结和推荐


    综上所述,这款闭口环形舌型接线端子凭借其封闭式筒体结构、镀锡处理和优良的机械性能,在众多应用场景中表现出色。其广泛的应用范围、优异的环境适应能力和低卤素含量使其在市场上具备较强的竞争力。因此,我们强烈推荐使用这款接线端子,特别是对于那些对连接可靠性和环境友好性有较高要求的应用场合。

2-35476-1参数

参数
长*宽*高 16mm*7.14mm*990μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,卷带包装

2-35476-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-35476-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 2-35476-1 2-35476-1数据手册

2-35476-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 4.0302
4000+ ¥ 3.9452
8000+ ¥ 3.8261
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 8060.4
