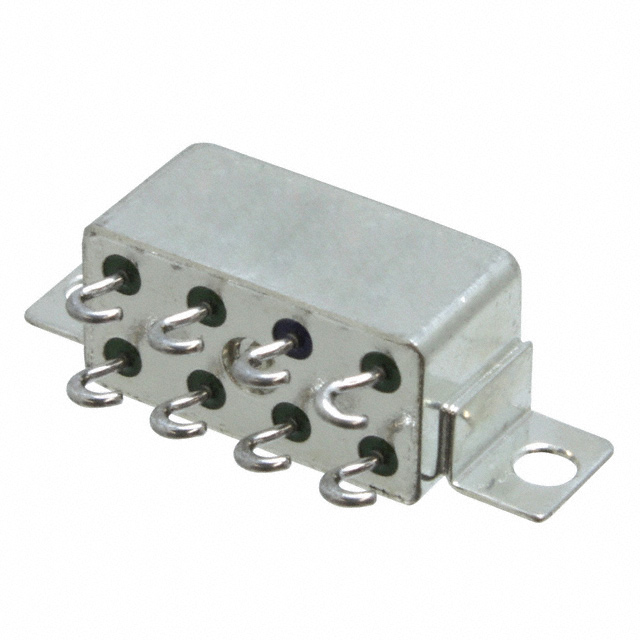

HMS1131S04P

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 5ms 6ms 28V(Nom) 26.5V DPDT(2 Form C) 1.03KΩ 28V@DC 底座安装,焊接安装
供应商型号: N-HMS1131S04P
供应商: 云汉优选
标准整包数: 1

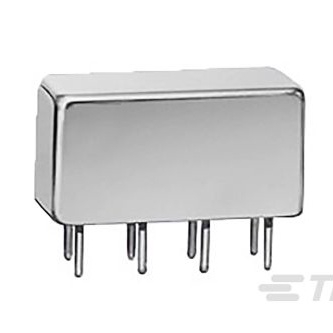

TE CONNECTIVITY 信号继电器 HMS1131S04P

HMS1131S04P概述

    # CII低信号继电器技术手册

    产品简介


    CII低信号继电器是一种用于工业和商业应用的高性能继电器,具有双极电控保持功能,最大电流为2安培及以下。本产品包括三种型号:HFW(标准半尺寸)、HMB(双线圈半尺寸)和HMS(灵敏度半尺寸)。这些继电器广泛应用于电信、航空电子设备、医疗设备、工业自动化系统等领域。

    技术参数


    接触额定值
    - 直流电阻性负载: 2 A @ 28 Vdc
    - 直流感性负载: 0.75 A @ 28 Vdc (200mH)
    - 交流电阻性负载: 0.1 A @ 115 Vac, 60 Hz & 400 Hz
    - 中间负载: 0.1 A @ 28 Vdc
    - 灯负载: 0.160 A @ 28 Vdc
    - 低电平负载: 30 µA @ 50 mVdc
    射频性能
    - 频率 (MHz): 100, 500, 1000
    - 射频损耗 (dB): 0.1, 0.3, 0.4
    - 电压驻波比 (VSWR): 1.17:1, 1.19:1, 1.19:1
    - 隔离度 (dB): 40, 28, 23
    电气特性
    - 接触排列: 2 Form C (DPDT)
    - 接触材料: 静态 - 硬化银合金;移动 - 镀金硬化银合金
    - 接触电阻:
    - 初始: ≤ 50 毫欧(测量时10 mA @ 6 Vdc)
    - 经过寿命测试后: ≤ 100 毫欧(测量时2 A @ 28 Vdc)
    - 机械寿命: 5000万次操作
    线圈电压
    - HFW: 5到48 Vdc
    - HMB: 6到26.5 Vdc
    - HMS: 5到36 Vdc
    线圈功率
    - 最大功率: 1.4瓦特 @ 25°C
    操作特性
    - 操作时间:
    - HFW: ≤ 4.0 ms
    - HMB: ≤ 5.0 ms
    - HMS: ≤ 6.0 ms
    - 释放时间:
    - HFW: ≤ 4.0 ms
    - HMB: ≤ 5.0 ms
    - HMS: ≤ 5.0 ms
    - 接触弹跳时间: ≤ 2.0 ms
    绝缘性能
    - 耐压测试:
    - 介电强度: 500 Vrms @ 60 Hz
    - 绝缘电阻: ≥ 10,000兆欧 @ 500 Vdc

    产品特点和优势


    - 密封设计: 所有型号均为全密封设计,保证高可靠性。
    - 高电流切换能力: 最大电流可达2安培。
    - 抗冲击和振动: 具有高抗冲击和抗振动能力,满足各种恶劣环境要求。
    - 灵活的终端和安装方式: 提供多种终端和安装方式选择。
    - 卓越的射频切换性能: 适用于高精度射频应用。

    应用案例和使用建议


    应用案例
    - 电信设备: 在网络通信设备中作为开关组件,实现电信号的控制。
    - 医疗设备: 用于医疗器械中的信号控制和切换。
    - 工业自动化: 在自动化生产线中控制各种信号传输。
    使用建议
    - 在高湿度环境中使用时,建议增加防潮措施以延长使用寿命。
    - 安装时要确保所有接线正确无误,避免短路风险。
    - 为了确保最佳性能,建议定期进行维护检查。

    兼容性和支持


    - 兼容性: 本产品与其他常见的电子元件和设备兼容。
    - 支持: TE Connectivity提供全方位的技术支持和售后服务。如有任何疑问,可以联系官方支持热线:+1 800 522 6752(美国),+86 0 400 820 6015(亚太地区),+44 800 267 666(英国)。

    常见问题与解决方案


    1. 问题: 操作时间过长
    - 解决方案: 检查线圈电压是否符合要求,调整至指定范围。
    2. 问题: 接触电阻过高
    - 解决方案: 清洁接触点,确保接触良好。
    3. 问题: 绝缘电阻下降
    - 解决方案: 更换损坏的绝缘部件,重新进行绝缘处理。

    总结和推荐


    CII低信号继电器以其高性能、高可靠性以及广泛的应用范围,成为市场上一款极具竞争力的产品。它的密封设计、高电流切换能力和优异的抗冲击振动性能使其在多种严苛环境下依然表现出色。我们强烈推荐这一系列继电器给需要高质量信号控制和切换应用的客户。

HMS1131S04P参数

参数
直流开关电压 28V(Nom)
交流线圈电压 -
交流开关电压 28V@DC
直流线圈电压 26.5V
插入损耗 -
运行时间 6ms
触头外形 DPDT(2 Form C)
绝缘 -
最大开关电流 -
线圈电流 -
负载电流额定值 -
线圈电阻 1.03KΩ
释放时间 5ms
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装,托盘

HMS1131S04P厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
