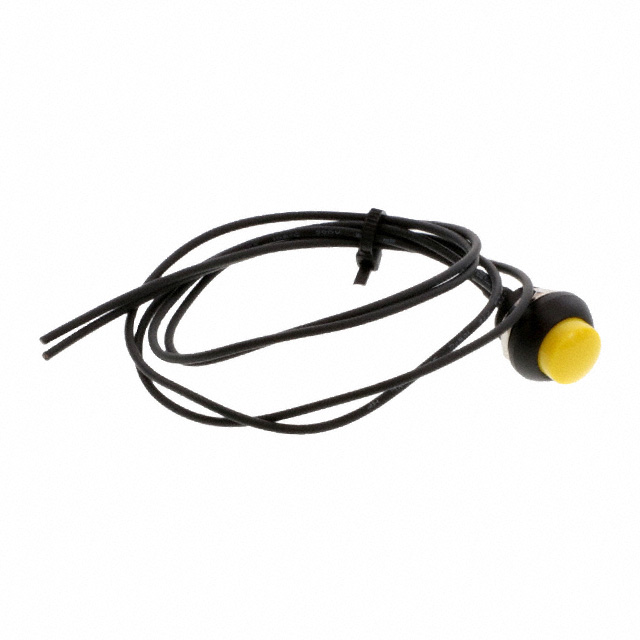

PB6B2HS5M1CAL00Y500

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity按钮开关, 面板安装, (开)-关操作, 无指示灯, 单刀单掷, 常开
供应商型号: PB6B2HS5M1CAL00Y500
供应商: Master
标准整包数: 25
TE CONNECTIVITY 按钮开关 PB6B2HS5M1CAL00Y500

PB6B2HS5M1CAL00Y500概述

    # Sealed Pushbutton Switches 技术手册

    产品简介


    TE Connectivity 的密封型按钮开关系列提供了一整套高质IP68等级的开关,具有多种帽式选择和LED照明选项。这些开关包括高帽、圆帽、平面帽和带LED的平面帽等多种执行器形式。这些开关不仅适用于工业设备、仪器仪表、通信设备和控制设备等广泛的应用场景,而且提供了方便安装的引线选项,无需焊接即可轻松安装。此外,开关有黑、红、黄、绿和蓝五种颜色可选,满足了多样化的色彩需求。

    技术参数


    以下为密封型按钮开关的技术规格和性能参数:
    - 额定电流/电压:电阻负载下,400mA(32VAC)- 200mA(50VDC)- 125mA(125VAC)
    - 初始接触电阻:无引线时≤50mΩ;带引线时≤100mΩ(不含导线电阻)
    - 绝缘电阻:最小值为1GΩ,测试电压为500VDC
    - 耐压强度:1,500VAC RMS
    - 电寿命:满载情况下,可进行500,000次操作
    - 操作温度:-30°C 至 85°C
    - 面板厚度:1.5mm至4mm
    - 总行程:1.5mm
    - 操作力:3至6N
    - 接触弹跳:10ms
    - 机械寿命:1,000,000次操作
    - 防护等级:IP68(1米深,60分钟)

    产品特点和优势


    - 易于安装:提供可焊接和500mm引线的端子选项,使得安装过程非常简便。
    - 多色选择:五种不同颜色的帽式选择,便于区分和识别。
    - LED照明:带LED照明功能的平面帽选项,适合于需要指示功能的场合,具有长期可靠性。
    - 高防护等级:IP68级防护确保在恶劣环境下也能正常运行。
    - 兼容性强:支持各种帽式和引线选项,满足不同的安装需求。

    应用案例和使用建议


    - 工业设备:适用于自动化生产线、机床和其他机械设备,可在恶劣环境中稳定工作。
    - 仪器仪表:适用于各类测量和控制仪表,可以清晰显示状态并具备防水防尘能力。
    - 通信设备:适用于通信基站和网络设备的控制面板,确保可靠的操作体验。
    - 控制设备:用于各类控制系统中的输入设备,提高系统的可靠性和稳定性。
    使用建议
    - 在安装过程中,务必注意开关的操作力和总行程,避免过载或误操作。
    - 根据具体应用环境选择合适的帽式和颜色,以提升用户的操作体验。
    - 由于带LED的开关需要额外的电源管理,因此在设计电路时应考虑这一点。

    兼容性和支持


    这些开关具有良好的兼容性,可以轻松地与其他标准电子元器件和设备配合使用。TE Connectivity 提供了全方位的支持服务,包括电话、电子邮件和在线聊天技术支持,帮助用户解决在安装和使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 开关频繁失效
    - 解决方案:检查是否有过度施加压力的情况,确保在正常范围内使用。
    2. 开关无法触发
    - 解决方案:确认接线是否正确连接,检查是否存在短路或断路。
    3. LED灯不亮
    - 解决方案:检查LED引脚连接是否正确,确认供电电压是否符合要求。

    总结和推荐


    TE Connectivity 的密封型按钮开关以其高防护等级、丰富的配置选项和易于安装的特点,在多种应用场景中表现出色。无论是在工业、仪器仪表还是通信领域,它都是一个值得信赖的选择。我们强烈推荐这款产品给需要在苛刻环境中稳定工作的客户。

PB6B2HS5M1CAL00Y500参数

参数
执行器类型 圆形,按钮
指示颜色 -
开关功能 Off-Mom
开关配置 SPST-NO
最大直流触点电压 50V
最大交流触点电压 125V
机械寿命 1000000Cycles
电流额定值 125mA(AC),200mA(DC)
电气寿命 500000Cycles
面板开孔尺寸 圆形-13.60(Dia)
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

PB6B2HS5M1CAL00Y500厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PB6B2HS5M1CAL00Y500数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY PB6B2HS5M1CAL00Y500 PB6B2HS5M1CAL00Y500数据手册

PB6B2HS5M1CAL00Y500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 6.7907 ¥ 56.4619
50+ $ 6.4855 ¥ 53.9243
100+ $ 6.0314 ¥ 50.1221
250+ $ 5.7603 ¥ 47.1711
500+ $ 5.2539 ¥ 43.0242
1000+ $ 4.7686 ¥ 39.0501
2500+ $ 4.3677 ¥ 35.7671
5000+ $ 4.3677 ¥ 35.7671
库存: 100
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 1411.54
