首页  >  产品百科  >  RN73C1J422KBTD

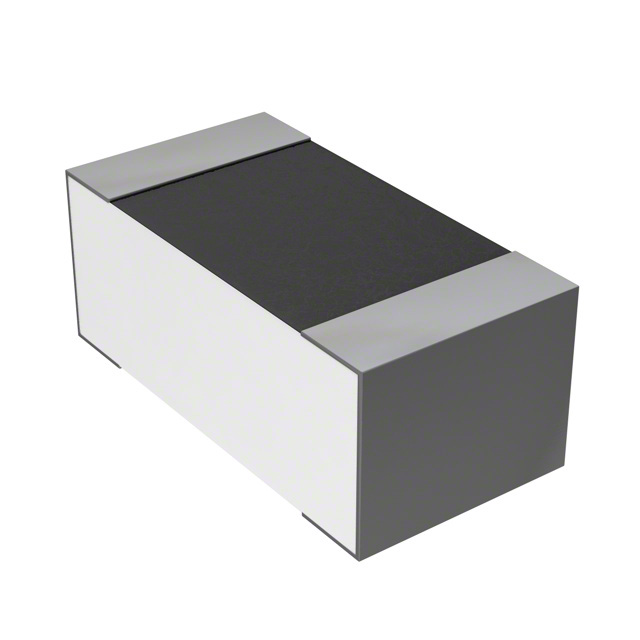

RN73C1J422KBTD

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 422KΩ ±0.1% 62.5mW ±10ppm/℃ 0603 贴片安装 1.55mm*800μm*550μm
供应商型号: 279-RN73C1J422KBTD
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 贴片电阻 RN73C1J422KBTD

RN73C1J422KBTD概述

    精密薄膜电阻RN73C1J422KBTD技术手册

    产品简介


    RN73C1J422KBTD是一款精密薄膜电阻,属于表面贴装电阻类别。它主要用于需要高精度和稳定性的电路中。这款电阻采用了先进的薄膜工艺,具有出色的温度系数和高精度等级。它的主要应用领域包括通讯设备、消费电子产品和工业控制设备。

    技术参数


    - 产品类型:精密薄膜电阻
    - 元件类型:薄膜
    - 封装尺寸代码:0603
    - 额定功率:0.063瓦
    - 阻值:422K欧姆
    - 阻值公差:±0.1%
    - 温度系数:±10 ppm/℃
    - 表面贴装终端类型:焊锡
    - 引脚数量:2个
    - 产品高度:0.45毫米
    - 产品长度:1.55毫米
    - 产品宽度:0.8毫米
    - 最大工作电压:50伏
    - 湿敏度级别:1级

    产品特点和优势


    RN73C1J422KBTD具有以下显著特点和优势:
    - 高精度:0.1%的阻值公差确保了高精度要求的应用。
    - 稳定的温度系数:±10 ppm/℃的温度系数保证了在不同温度下电阻值的稳定性。
    - 可靠的封装尺寸:采用标准的0603封装,适用于多种PCB设计。
    - 低卤素含量:符合REACH和RoHS标准,对环境友好。

    应用案例和使用建议


    RN73C1J422KBTD广泛应用于各种需要高精度和高稳定性的场合。例如,在电信设备中,用于电路板上的高精度匹配和分压电路。在消费电子产品中,可用于音频放大器和电源管理模块。在工业控制系统中,可作为精密参考电阻使用。
    使用建议:
    - 在组装过程中,推荐使用回流焊接工艺,焊接温度不超过260℃。
    - 在选择配套器件时,建议考虑其他符合RoHS和ELV标准的组件以保持一致的环保特性。

    兼容性和支持


    RN73C1J422KBTD与其他常见的表面贴装电阻具有良好的兼容性,例如TE公司的2342935-1、2301997-4、5-1879207-3等。此外,制造商提供了详尽的技术支持服务,包括电话热线(+1 800 522 6752)和在线资源。

    常见问题与解决方案


    1. 问:如何确认该电阻是否符合RoHS标准?
    答:请访问TE官网的产品页面查看合规文档。

    2. 问:焊接过程中发现焊接不良怎么办?
    答:确保焊接温度不超过260℃,并且焊接过程满足回流焊工艺的要求。
    3. 问:如何选择适合的电阻型号?
    答:根据具体应用需求选择合适的阻值和精度等级。

    总结和推荐


    RN73C1J422KBTD以其高精度、稳定的温度系数和良好的兼容性在众多应用场合中表现出色。其卓越的性能使其成为许多高要求应用的理想选择。我们强烈推荐使用这款电阻来提升系统的整体性能。
    希望这篇技术手册能够帮助您更好地了解和使用RN73C1J422KBTD精密薄膜电阻。如需更多详细信息或技术支持,请联系我们的客户服务热线。

RN73C1J422KBTD参数

参数
电阻值 422KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±10ppm/℃
长*宽*高 1.55mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RN73C1J422KBTD厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RN73C1J422KBTD数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY RN73C1J422KBTD RN73C1J422KBTD数据手册

RN73C1J422KBTD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.667 ¥ 5.6362
10+ $ 0.5129 ¥ 4.334
50+ $ 0.4232 ¥ 3.576
100+ $ 0.3586 ¥ 3.0302
500+ $ 0.2624 ¥ 2.2176
1000+ $ 0.229 ¥ 1.9347
2000+ $ 0.2257 ¥ 1.9073
5000+ $ 0.2106 ¥ 1.7796
库存: 3795
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.63
