61546-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 6-10AWG Brass 28.07mm Tin T/R Automotive
供应商型号: N-61546-1
供应商: 云汉优选
标准整包数: 1600
TE CONNECTIVITY 端子 - 环形端子 61546-1

61546-1概述


    产品简介

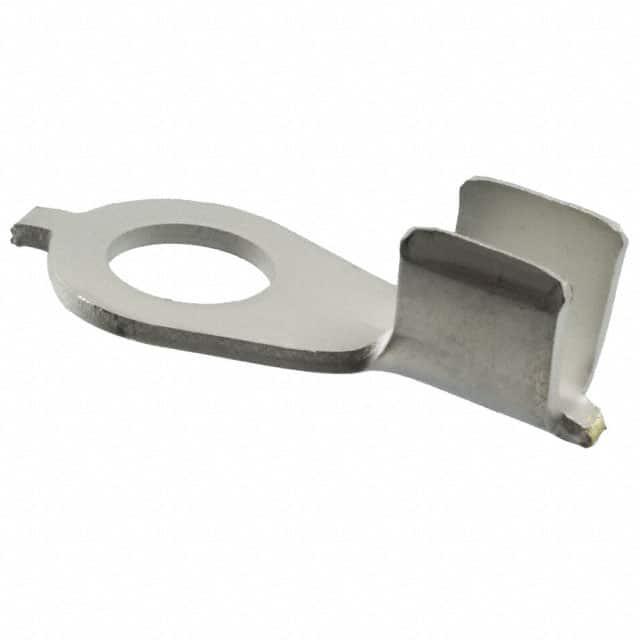

    本产品是一款闭合环形舌端子(Closed Ring Tongue Terminal),型号为61546-1,主要用于连接导线与设备的固定螺柱。适用于铜质导线,规格为10到6 AWG。这种终端结构简单、安装方便,广泛应用于工业设备、电气系统、汽车制造等领域。

    技术参数


    - 尺寸参数:
    - 螺栓尺寸:5/16英寸或M8
    - 螺栓直径:8.33毫米(0.327英寸/0.328英寸)
    - 环舌厚度:1.27毫米(0.05英寸)
    - 总长度:27.94毫米(1.1英寸)
    - 内径:4.19毫米(0.165英寸)
    - 电气参数:
    - 导线尺寸:10382到26248 CMA
    - 操作温度范围:-40°C至110°C(-40°F至230°F)
    - 材料参数:
    - 接触基材:黄铜
    - 铜镀层:锡
    - 绝缘支持:无绝缘支持
    - 封装数量:1600个
    - 包装方式:带状/卷轴

    产品特点和优势


    61546-1型闭合环形舌端子具有以下特点和优势:
    - 可靠性高:采用黄铜基材和锡镀层,能够提供良好的电接触和机械强度。
    - 安装方便:直形设计,便于快速安装,提高工作效率。
    - 耐温范围广:能够在极端温度条件下稳定工作,适应各种复杂环境。
    - 环保材料:符合欧盟RoHS、REACH等标准,确保环保安全。

    应用案例和使用建议


    应用案例
    - 工业设备:用于制造工厂中的配电系统,连接铜导线与螺栓,确保电路的稳定运行。
    - 电气系统:在楼宇自动化系统中,用于连接控制电路,确保信号传输的安全可靠。
    - 汽车制造:用于车辆的电力分配系统,实现高效稳定的电流传输。
    使用建议
    - 在安装前检查导线和螺栓是否清洁,以确保良好的电接触。
    - 定期检查连接处是否有松动或腐蚀现象,及时进行维护。
    - 在高温或潮湿环境中使用时,注意密封措施,防止湿气侵蚀。

    兼容性和支持


    61546-1型闭合环形舌端子与多种标准螺栓兼容,如5/16英寸和M8螺栓。TE公司提供了全面的技术支持,包括电话热线和在线文档资源,以帮助客户解决使用过程中遇到的问题。客户也可以通过下载CAD文件来查看详细的三维模型,以便更好地了解产品的结构。

    常见问题与解决方案


    - 问题1:安装时如何确保终端与螺栓紧密贴合?
    - 解决方案:在安装前清理螺栓表面,并确保螺栓孔干净无杂质。使用适当的工具将终端紧密压入螺栓孔中。

    - 问题2:在高温环境下使用时出现过热情况怎么办?
    - 解决方案:确保终端安装稳固且接触良好,避免电阻增加导致发热。在必要时可采取散热措施,如加装散热片或保持良好的通风环境。

    总结和推荐


    61546-1型闭合环形舌端子凭借其可靠的电气性能和优良的机械特性,在多个行业中得到广泛应用。其出色的温度适应性和广泛的兼容性使其成为工业和电气领域的理想选择。TE公司提供的全面技术支持和丰富的文档资源也确保了客户的顺利使用。因此,我们强烈推荐这款产品给需要高效、稳定连接解决方案的应用场合。如果您有任何疑问或需要进一步的帮助,请联系我们的技术支持团队。

61546-1参数

参数
长*宽*高 28.07mm*13.97mm*1.27mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

61546-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

61546-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 61546-1 61546-1数据手册

61546-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1600+ $ 0.3922 ¥ 3.3337
3200+ $ 0.3605 ¥ 3.0643
库存: 6400
起订量: 1600 增量: 1600
交货地:
最小起订量为:1600
合计: ¥ 5333.92
