3-640442-9

厂牌: TE CONNECTIVITY
产品描述: Nylon Tin Plated Receptacle: 2.54mm, Standard Rectangular Connectors, Connector Assembly, No Mating Alignment, MTA 100
供应商型号: U-3-640442-9
供应商: 云汉优选
标准整包数: 1

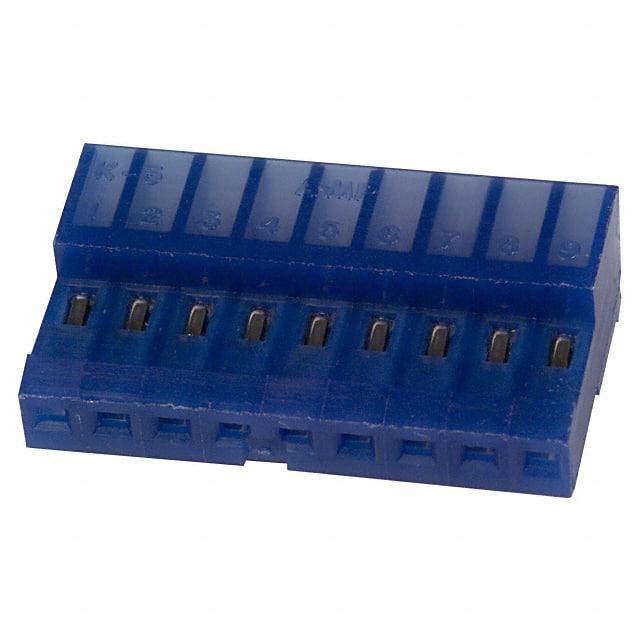

TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-640442-9

3-640442-9概述


    产品简介


    本文将详细介绍一款型号为3-640442-9的电子元器件——连接器组件。这是一款接线端子(Receptacle),适用于电线与电路板之间的连接。其特点在于使用绝缘位移连接(Insulation Displacement,简称IDC)技术,通过简单的压接操作即可完成线缆的安装。此款连接器具有正常插入力(Normal Insertion Force),适合于广泛的工业和消费类电子产品中,如家电、自动化设备、通信设施等。

    技术参数


    以下是该连接器组件的技术规格及性能参数摘要:
    - 型号:3-640442-9
    - 电气特性:
    - 工作电压:250 VAC
    - 接触电流额定值:5 A
    - 线缆尺寸范围:0.12 - 0.15 mm²
    - 机械特性:
    - 连接器高度:13.21 mm
    - 产品宽度:6.99 mm
    - 产品长度:22.86 mm
    - 中心线间距:2.54 mm
    - 操作温度范围:-55 – 105°C
    - 材质与颜色:
    - 连接器壳体材料:尼龙6/6
    - 连接器壳体颜色:蓝色
    - 兼容标准:
    - CSA认证:LR 7189
    - UL认证:Recognized
    - 阻燃等级:UL 94V-2

    产品特点和优势


    这款3-640442-9连接器组件具有诸多独特优势,使其在市场上具有显著竞争力:
    - 高可靠性:采用镍镀层作为接触件底层材料,锡镀层作为表面处理材料,以确保长寿命和稳定性。
    - 易于安装:绝缘位移连接技术,使安装过程简单快捷,降低装配时间和成本。
    - 安全可靠:其工作温度范围广泛(-55至105°C),确保在极端环境下依然能稳定运行。
    - 标准符合:符合多项国际标准,确保产品质量与安全性,适配多种应用场景。

    应用案例和使用建议


    这款连接器广泛应用于各类电器、自动化设备以及通信系统中。例如,在智能家电、工业控制设备中,它被用于实现电路板与电源线之间的快速连接。在使用过程中,应注意保持适当的连接紧固度,避免由于接触不良导致信号传输不稳定。此外,在高温或低温环境中使用时,建议采取额外防护措施,以确保连接器的正常工作。

    兼容性和支持


    本产品与同类TE Connectivity品牌的其他MTA 100系列部件具有良好的兼容性。具体来说,可以与各种MATE 100系列的连接器头、盖帽和安装工具配套使用。厂商提供详尽的技术支持文档和客户咨询服务,以帮助解决使用过程中可能出现的问题。

    常见问题与解决方案


    在使用过程中,用户可能遇到以下常见问题及其对应的解决方法:
    1. 接触不良:
    - 原因:可能是连接松动或接触点氧化。
    - 解决方法:检查并重新紧固连接,清洁接触点。

    2. 插拔困难:
    - 原因:可能存在过紧的插入阻力。
    - 解决方法:适当润滑连接器孔,检查连接器是否有变形。
    3. 接触电阻过高:
    - 原因:可能是接点镀层不良。
    - 解决方法:更换新件,确保所有接触面清洁无损。

    总结和推荐


    综上所述,3-640442-9型连接器组件凭借其高可靠性、易于安装及广泛的适用范围,在众多应用场景中表现出色。我们强烈推荐使用这款产品,尤其是在需要高效、可靠的电路板连接场合。同时,其与TE Connectivity品牌的兼容性使其成为构建复杂系统的理想选择。

3-640442-9参数

参数
类型 Locking Ramp,Receptacle
触头镀层厚度 2.03μm
排数 1
触头镀层
间距 2.54mm
电缆端接 IDC
颜色 蓝色
线规 26 AWG
针脚数 9pin
长*宽*高 22.86mm*6.985mm*6.99mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

3-640442-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-640442-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-640442-9 3-640442-9数据手册

3-640442-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
85+ $ 1.2614 ¥ 10.7219
300+ $ 1.03 ¥ 8.755
600+ $ 0.9486 ¥ 8.0631
1200+ $ 0.8976 ¥ 7.6296
6000+ $ 0.7548 ¥ 6.4158
10000+ $ 0.7242 ¥ 6.1557
25000+ $ 0.612 ¥ 5.202
库存: 650
起订量: 85 增量: 1
交货地:
最小起订量为:85
合计: ¥ 911.36
