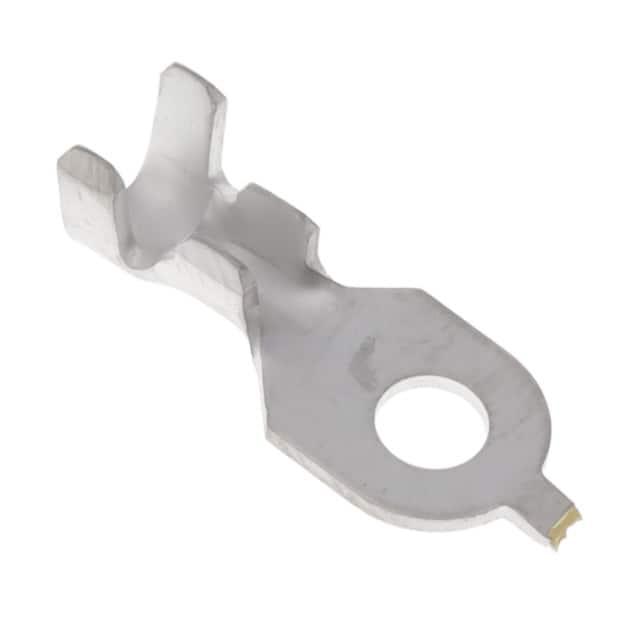

42639-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 12-14AWG Tin Strip
供应商型号: Q-42639-1
供应商: 国内现货
标准整包数: 6000
TE CONNECTIVITY 端子 - 环形端子 42639-1

42639-1概述

    电子元器件产品技术手册:封闭环舌型端子

    产品简介


    封闭环舌型端子(42639-1)是一种专为电线连接设计的端子,适用于14至12 AWG规格的电线。它采用开放式桶形结构,具有直角接触方式和镀锡铜基底材料。该端子具有坚固的机械附件和密封性良好的绝缘支持,广泛应用于汽车、工业自动化、电力系统等领域。

    技术参数


    - 尺寸和重量:
    - 重量:2.058克
    - 环直径:5毫米(0.19英寸)
    - 舌厚:1.02毫米(0.04英寸)
    - 端子长度:24.13毫米(0.95英寸)
    - 内径:2.54毫米(0.1英寸),4.82毫米(0.19英寸)
    - 适用范围:
    - 铜线基础材料
    - 绝缘选项:无绝缘
    - 线规范围:14至12 AWG
    - 最大兼容绝缘直径:5.33毫米(0.21英寸)
    - 绝缘直径范围:4.32至5.33毫米(0.17至0.21英寸)
    - 操作条件:
    - 工作温度范围:110℃(230°F)
    - 操作标准:符合欧盟RoHS、ELV和REACH规定
    - 包装:3000个/卷
    - 附件:开放桶形,直角

    产品特点和优势


    - 坚固耐用:采用高品质材料制成,具有出色的机械强度和抗磨损性。
    - 优异的电接触性能:镀锡铜基底确保了长期稳定的电气接触。
    - 广泛的兼容性:适用于不同类型的电线和不同的安装环境。
    - 环保合规:符合多项国际环保标准,适合在各种行业应用。

    应用案例和使用建议


    - 应用案例:
    - 在电力分配系统中连接主电线和分支电线。
    - 在汽车制造过程中连接车身部件与电源系统。
    - 在工业控制设备中作为信号传输接口。
    - 使用建议:
    - 安装时应确保电线和端子之间没有间隙,以保证良好的电接触。
    - 使用适当的工具进行压接,避免损坏端子的机械结构。
    - 定期检查连接点,确保接触良好。

    兼容性和支持


    - 兼容性:可以与多种电气连接件和设备兼容,如电缆束、控制柜等。
    - 支持:TE Connectivity 提供详尽的技术支持和售后服务,可拨打 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    - 问题1:端子松动
    - 解决方案:检查端子是否正确安装,必要时重新压接。
    - 问题2:电气接触不良
    - 解决方案:确认电线与端子之间无杂质,重新清洁接触面并重新压接。
    - 问题3:无法识别型号
    - 解决方案:查阅产品标签或联系制造商确认具体型号和规格。

    总结和推荐


    封闭环舌型端子(42639-1)是一款高性能的电子元器件,具备优良的电气性能和可靠的机械结构。其广泛的应用范围和强大的兼容性使其成为各类电气工程项目的理想选择。总体而言,我们强烈推荐使用这款端子,以提高系统的稳定性和可靠性。对于需要可靠连接和卓越性能的项目,这款端子无疑是最佳选择。

42639-1参数

参数
长*宽*高 10.8mm(宽度)*1.02mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

42639-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42639-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 42639-1 42639-1数据手册

42639-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 3.055
25000+ ¥ 2.6418
50000+ ¥ 2.2723
库存: 600000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 18330
