5-747904-2

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY

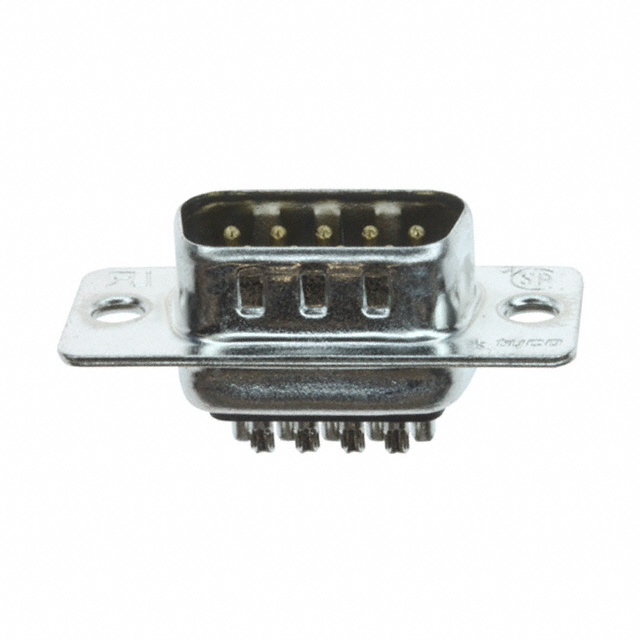

产品描述: 泰科电子 D-Sub连接器, Amplimite HD-20系列, 公插, DB9针, 面板安装, 直角主体
供应商型号: 18E8-5-747904-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY D-Sub 连接器 5-747904-2

5-747904-2概述

    AMPLIMITE Subminiature D Connectors

    产品简介


    AMPLIMITE Subminiature D连接器是为电缆连接设计的产品系列,具备多种壳体尺寸和接触点位置选择。这些连接器广泛应用于通信、工业自动化、医疗设备及其它高可靠性需求的场合。它们以小巧轻便、可靠耐用著称,并且能够承受较恶劣的工作环境。

    技术参数


    - 材料和表面处理
    - 壳体材料:钢,锌或锡镀层
    - 插件材料:阻燃等级94V-0的黑色热塑性塑料
    - 安装孔
    - 直径:0.120英寸(3.05毫米)
    - 安装方法:带自锁功能的嵌入式螺纹
    - 屏蔽特性
    - 屏蔽外壳:由碳钢制成,镀锌并镀锡
    - 技术规格
    - 接触数:9, 15, 25, 37, 和 50个
    - 尺寸范围:插头直径0.243-2.729英寸,最大高度0.509英寸
    - 兼容性
    - 符合RoHS标准
    - 认证:UL组件计划文件号E28476;UL标准1863文件号E81956;CSA认证文件号LR 1088108(LR 7189-207)

    产品特点和优势


    - 多样化的接触点布局:提供9, 15, 25, 37和50种接触点选择,适用于不同的应用需求。
    - 成本效益:相比军事标准版本,商业版本具有更低的成本。
    - 易于安装:可选的接地凹槽设计,增强了连接器的稳定性。
    - 快速插拔:双联选择和金闪镀层的接触点提供了快速插拔的功能,同时确保了高导电性。
    - 兼容性:可以与其他标准的20号子微型D型连接器互换使用,保证了良好的兼容性。

    应用案例和使用建议


    这些连接器被广泛用于需要高密度连接和电磁干扰保护的场合,如网络交换机、数据传输系统和电信设备。针对这类应用场景,建议使用具有内置屏蔽功能的连接器,例如HDP-20连接器套件,它包含了屏蔽硬件和屏蔽外壳套件,能够显著减少电磁干扰。

    兼容性和支持


    - 兼容性:兼容其他各种标准的20号子微型D型连接器。
    - 支持:厂商提供了详尽的技术文档和支持服务,包括安装手册和工具使用说明。

    常见问题与解决方案


    - 问题1:连接器无法插入插座。
    - 解决方案:检查是否有正确的接触点插入,并确保没有损坏的部件。
    - 问题2:屏蔽效果不佳。
    - 解决方案:确认所有屏蔽硬件均已正确安装并紧固到位。
    - 问题3:接触不良。
    - 解决方案:更换接触点或清洁连接器接口。

    总结和推荐


    综上所述,AMPLIMITE Subminiature D连接器是一款设计精良、性能可靠的连接器产品。它的多样性和低成本使得它在广泛的工业应用中非常受欢迎。如果您正在寻找一个性价比高且适应多种应用场景的连接器解决方案,那么这款产品绝对是一个值得考虑的选择。

5-747904-2参数

参数
触头镀层
外壳材料 Steel,Tin Plated
针脚数 9pin
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 3A
排数 2
长*宽*高 30.8mm*12.5mm*15.4mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

5-747904-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-747904-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5-747904-2 5-747904-2数据手册

5-747904-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
