首页  >  产品百科  >  4-2176069-3

4-2176069-3

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 1MΩ ±1% 50mW ±200ppm/℃ 0201 贴片安装 600μm*300μm*260μm
供应商型号: N-4-2176069-3
供应商: 云汉优选
标准整包数: 2000

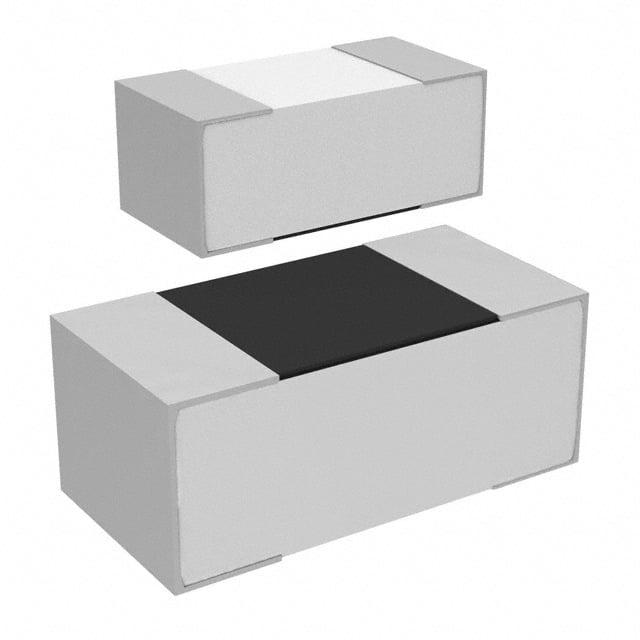

TE CONNECTIVITY 贴片电阻 4-2176069-3

4-2176069-3概述

    厚膜芯片电阻产品技术手册

    1. 产品简介


    厚膜芯片电阻(CRG系列)是一种高度可靠的电子元件,适用于工业和通用目的。这些电阻采用了厚膜技术,具有高功率密度比的特点,适用于广泛的应用场景。CRG系列的阻值范围从1Ω到10MΩ,提供了八种不同的封装尺寸以满足不同需求。

    2. 技术参数


    | 封装尺寸 | 额定功率 (W) | 阻值范围 (Ω) | 允许偏差 (%) | 最大工作电压 (V) | 最大过载电压 (V) |
    |
    | 0201 | 0.05 | 1.0 - 10M | 1 | 25 | 50 |
    | 0402 | 0.0625 | 1.0 - 10M | 1 | 50 | 100 |
    | 0603 | 0.1 | 1.0 - 10M | 1 | 75 | 150 |
    | 0805 | 0.125 | 1.0 - 10M | 1 | 150 | 300 |
    | 1206 | 0.25 | 1.0 - 10M | 1 | 200 | 400 |
    | 1210 | 0.5 | 1.0 - 10M | 1 | 200 | 500 |
    | 2010 | 0.75 | 1.0 - 10M | 1 | 200 | 500 |
    | 2512 | 1 | 1.0 - 10M | 1 | 200 | 500 |

    3. 产品特点和优势


    CRG系列厚膜芯片电阻的主要特点如下:
    - 高功率密度比:相较于传统电阻,CRG系列能够在较小的封装内提供更高的功率,适用于空间受限的应用场合。
    - 宽泛的阻值范围:从1Ω到10MΩ,能够满足不同电路设计的需求。
    - 优良的温度稳定性:在-55°C至155°C的工作温度范围内保持稳定,具有±100 PPM/°C到±1000 PPM/°C的温度系数,适合各种苛刻环境下的使用。
    - 高可靠性和长期稳定性:通过了一系列严苛的测试,包括温度循环、负载寿命和弯曲测试,确保了长期使用的可靠性。
    - 环保材料:符合欧盟RoHS、PAHs、PFOS指令及无卤素要求,对环境友好。

    4. 应用案例和使用建议


    CRG系列厚膜芯片电阻广泛应用于消费电子产品、通信设备、汽车电子、工业控制等领域。以下是一些典型的应用场景:
    - 电源管理:用于稳压电路中的限流和分压,确保电源稳定运行。
    - 信号处理:在模拟和数字电路中作为基准电阻,提供精确的参考电压。
    - 传感器接口:用于传感器信号调理,提高测量精度。
    使用建议:
    - 电路设计:选择合适的封装尺寸,根据实际需求匹配功率等级和阻值。
    - 焊接工艺:使用回流焊、波峰焊或手工焊接时,需遵循推荐的温度曲线和焊接时间,确保焊接质量。

    5. 兼容性和支持


    CRG系列厚膜芯片电阻可与其他标准尺寸的芯片电阻互换使用,便于设计替换和升级。TE Connectivity提供详尽的技术支持和售后服务,包括在线帮助、电话咨询和实时聊天服务。具体联系方式可在其官方网站www.te.com上找到。

    6. 常见问题与解决方案


    - 问题1:如何识别电阻的阻值?
    解决方案:通过三或四位数标记法来识别阻值。例如,“222”表示2.2KΩ,“1000”表示100Ω。
    - 问题2:在高温环境下使用时需要注意什么?
    解决方案:按照手册中的温升曲线进行降额使用,避免超过最大工作温度。
    - 问题3:如何处理储存期间的电气性能下降问题?
    解决方案:确保产品存储在25°C ± 10°C和相对湿度60%RH ± 10%RH的环境中,避免暴露于腐蚀性气体和直射阳光下。

    7. 总结和推荐


    综上所述,CRG系列厚膜芯片电阻凭借其高功率密度比、宽泛的阻值范围和优秀的温度稳定性,在多种应用领域展现出卓越的性能。对于需要高可靠性和紧凑设计的应用场合,CRG系列是理想的选择。强烈推荐在各种电路设计中使用此产品,以提升整体系统的可靠性和效率。

4-2176069-3参数

参数
电阻值 1MΩ
精度 ±1%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 盒装,卷带包装

4-2176069-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2176069-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 4-2176069-3 4-2176069-3数据手册

4-2176069-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0297 ¥ 0.2523
12000+ $ 0.0247 ¥ 0.2101
20000+ $ 0.0182 ¥ 0.1543
200000+ $ 0.0173 ¥ 0.1474
400000+ $ 0.0163 ¥ 0.1387
1000000+ $ 0.0154 ¥ 0.1309
2000000+ $ 0.0145 ¥ 0.1231
库存: 12000
起订量: 4000 增量: 2000
交货地:
最小起订量为:4000
合计: ¥ 1009.2
直接购买
加入购物车
