首页  >  产品百科  >  PCN-105D3MHZ,001B

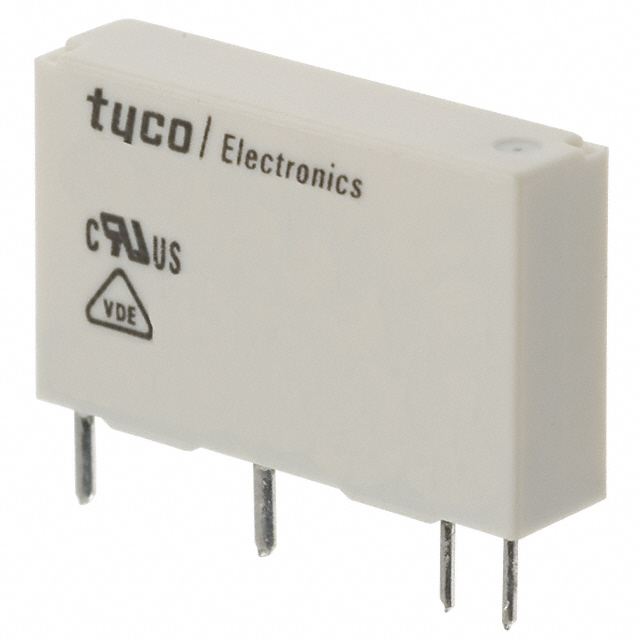

PCN-105D3MHZ,001B

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, PCN系列, 5V 直流线圈电压, 切换电流5A, 单极常开
供应商型号: 1891903
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 PCN-105D3MHZ,001B

PCN-105D3MHZ,001B概述


    产品简介


    TE Connectivity有限公司 提供的这款通用低功率印刷电路板继电器(Slimline PCB Relay)是专为紧凑型设计而开发的,适用于多种电子控制和自动化系统。此继电器主要功能包括切换电流,且其宽仅5毫米,适合高功能密度的应用场合。它在工业控制系统、温度控制和输入输出模块中得到广泛应用。

    技术参数


    主要技术规格
    - 额定电压:交流250V/直流30V
    - 最大切换电压:交流277V/直流125V
    - 额定电流:3A/5A
    - 极限连续电流:3A/5A
    - 接触材料:银镍 (AgNi),镀金
    - 接触方式:双分叉接触
    - 最小推荐接触负载:5VDC,100mA
    - 绝缘强度:触点间750Vrms,触点与线圈之间3000Vrms
    - 初始浪涌耐压:触点与线圈之间4000V
    - 工作温度范围:-40°C 至 +85°C
    - 振动及冲击抗性:符合 IEC 60068-2-27标准
    - 封装:通孔焊接
    绝缘数据
    - 初始介电强度:触点间750Vrms,触点与线圈间3000Vrms
    - 初浪涌耐压:触点与线圈间4000V
    - 爬电距离/间距:触点与线圈>3.5mm
    - 跟踪指数:PTI600
    其他数据
    - 材质符合性:符合欧盟RoHS/ELV,中国RoHS,REACH,无卤素含量标准
    - 端子类型:通孔焊接
    - 结构类型:标准版本(120mW),高灵敏度版本(100mW)
    - 包装数量:每箱2000个

    产品特点和优势


    - 紧凑型设计:仅为5mm宽,特别适合空间有限的设计。
    - 高可靠性:接触材料采用银镍并镀金,能承受100x10^3次操作。
    - 多电压支持:工作电压范围广泛,支持从3VDC到24VDC的输入。
    - 高耐久性:机械耐久度超过10x10^6次操作。
    - 环保合规:符合多项环保标准,如RoHS和ELV。

    应用案例和使用建议


    这些继电器被广泛应用于PLC、温度控制模块和I/O接口模块。例如,在温度控制系统中,这类继电器可以用来控制加热元件或冷却装置的工作状态。在使用过程中,建议定期检查连接点以确保良好的电气接触。此外,由于该继电器体积小巧,设计紧凑,对于需要密集布局的应用场景来说尤为适用。

    兼容性和支持


    - 兼容性:该继电器设计用于标准的PCB焊接安装,可轻松集成到各种电路板中。
    - 支持和服务:TE Connectivity提供全面的技术支持和售后服务,包括产品选型、安装指导和技术咨询等服务。更多信息可访问公司官网或联系客服。

    常见问题与解决方案


    - 问题1:继电器无法正常切换?
    - 解决方法:检查电源电压是否在额定范围内,确认接线正确。
    - 问题2:继电器寿命短?
    - 解决方法:查看是否有过载现象,确保按照规定的电流进行操作。
    - 问题3:继电器接触不良?
    - 解决方法:清洁或更换触点,保证接触良好。

    总结和推荐


    这款Slimline PCB Relay以其独特的紧凑设计、高可靠性和广泛的适用性在市场上表现出色。无论是在工业自动化还是家用电器中,都能发挥重要作用。根据我们的测试和分析,我们非常推荐这款产品,特别是对空间要求严格的项目。然而,使用前请务必仔细阅读手册并确保所有操作条件都符合标准要求。

PCN-105D3MHZ,001B参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20mm*5mm*5mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PCN-105D3MHZ,001B厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PCN-105D3MHZ,001B数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY PCN-105D3MHZ,001B PCN-105D3MHZ,001B数据手册
