82CV-300G-R

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 排气式 计量 Wheatstone Bridge 2.06843MPa 10V 14V 6.20528MPa ±0.1%
供应商型号: N-82CV-300G-R
供应商: 云汉优选
标准整包数: 1

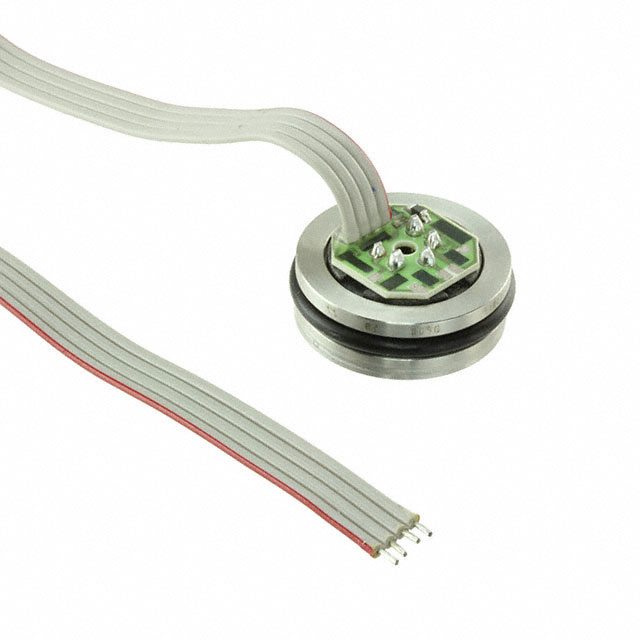

TE CONNECTIVITY 压力传感器 82CV-300G-R

82CV-300G-R概述

    # 电子元器件技术手册:常压传感器82CV

    产品简介


    基本介绍
    82CV 常压传感器是一种小型化的压力传感器,适用于多种腐蚀性介质环境。它采用直径为19毫米的小型化封装设计,具有O型圈安装或螺纹工艺接头配置选项,特别适合于原始设备制造商(OEM)的应用场合。
    主要功能
    - 输出信号范围:0到100毫伏
    - 测量类型:绝对压力和表压
    - 温度补偿:通过激光调校的电阻实现
    应用领域
    82CV 常压传感器广泛应用于医疗仪器、过程控制、清水和废水测量、部分真空气体测量等领域。此外,它还可用于压力变送器及工业和房车液位系统中。

    技术参数


    工作条件
    - 供电电压:10至14 VDC
    - 工作温度:-40°C至+125°C
    - 存储温度:-40°C至+125°C
    性能指标
    - 量程:0到1 psi 至 0到500 psi
    - 零压力输出:-2到+2 mV
    - 压力非线性:±0.1% FS
    - 重复性:±0.02% FS
    - 输入电阻:5.5至12.5 kΩ
    - 输出电阻:4.0至7.0 kΩ
    - 长期稳定性:±0.10% FS(压力)、±0.25% FS(偏移)
    环境耐受性
    - 过压保护:最大10倍额定值
    - 爆破压力:最大12倍额定值

    产品特点和优势


    82CV 常压传感器具备以下几个显著特点和优势:
    - 高可靠性:采用固态设计,提高了系统的稳定性和耐用性。
    - 精确度高:通过激光调校的电阻进行温度补偿,确保精度和长期稳定性。
    - 适用范围广:能够在宽泛的温度范围内稳定工作,并且能够适应多种介质。
    - 兼容性强:提供多种接口选择,便于集成到各种设备中。

    应用案例和使用建议


    应用案例
    82CV 常压传感器已成功应用于多个领域,例如医疗监测设备、化工厂的液体流量测量等。通过这些应用,证明了其在不同复杂环境下仍能保持高可靠性和准确性。
    使用建议
    - 正确选型:根据实际应用需求选择合适的量程和接口类型。
    - 环境因素:确保传感器的工作环境符合规定的温度和湿度要求。
    - 定期校准:为了保证精度,建议定期对传感器进行校准。

    兼容性和支持


    82CV 常压传感器与多种电子元器件和设备兼容,具体信息可参考订购指南。TE Connectivity公司为其产品提供了详尽的技术支持和维护服务,包括详细的使用说明和技术咨询。

    常见问题与解决方案


    问题与解决方案
    1. 零压力输出超出规定范围
    - 解决方案:重新校准传感器或更换损坏的组件。
    2. 测量结果不准确
    - 解决方案:检查传感器的安装情况,并进行适当的温度补偿。
    3. 过压保护失效
    - 解决方案:确认是否超过了传感器的最大过压限制,必要时更换更耐压的产品型号。

    总结和推荐


    综合评估
    82CV 常压传感器以其高性能、高可靠性以及广泛的应用范围,在众多电子元件中脱颖而出。它不仅能满足日常使用需求,还能应对复杂的工业环境,是医疗设备和过程控制系统中不可或缺的重要组成部分。
    推荐使用
    鉴于其出色的表现和广泛的适用性,我们强烈推荐82CV 常压传感器作为各类工业和医疗设备的压力测量解决方案。无论是对于初创公司还是成熟企业,这款传感器都是一个值得信赖的选择。

82CV-300G-R参数

参数
压力类型 排气式 计量
最大工作压力 6.20528MPa
工作压力范围 2.06843MPa
最大工作供电电压 14V
最小工作供电电压 10V
精度 ±0.1%
输出类型 Wheatstone Bridge
零件状态 在售
包装方式 盒装,管装

82CV-300G-R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

82CV-300G-R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 82CV-300G-R 82CV-300G-R数据手册

82CV-300G-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 51.5478 ¥ 438.1563
6+ $ 48.0907 ¥ 408.771
23+ $ 45.7164 ¥ 388.5894
59+ $ 43.8906 ¥ 373.0701
库存: 61
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 1314.46
直接购买
加入购物车
