V23401-T2079-B101

产品分类: 位置传感器
厂牌: TE CONNECTIVITY
产品描述: 0°~20° 导线安装
供应商型号: 3370597
供应商: 海外现货
标准整包数: 1

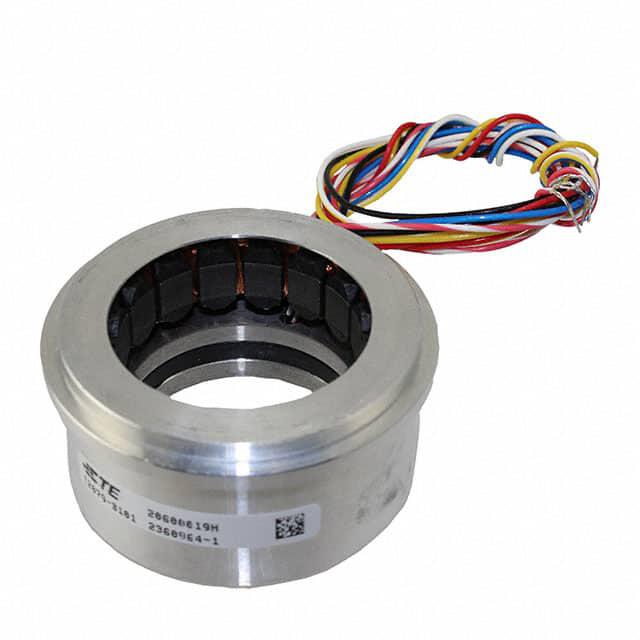

TE CONNECTIVITY 位置传感器 V23401-T2079-B101

V23401-T2079-B101概述

    HOLLOW SHAFT RESOLVER 数据手册解析

    1. 产品简介


    Hollow Shaft Resolver(空心轴解算器)是一种用于测量旋转角度和速度的电子元件。它特别适用于需要高精度测量的应用场合,如工业自动化、航空电子设备及电机控制等领域。空心轴设计使得该设备能够直接安装于设备的旋转轴上,无需额外的机械连接,简化了安装过程并提高了系统的可靠性。

    2. 技术参数


    以下是该空心轴解算器的主要技术规格和性能参数:
    - 型号: Size 21
    - 内径尺寸: 12.7 mm
    - 极对数: 1
    - 极数: 2
    - 输入电压: 5 V
    - 输入电阻 (R1R2): 30 Ω,容差 ±10%
    - 最大输入电流: 50 mA
    - 传输比 (rT): 0.5,容差 ±10%
    - 相位偏移范围: 1° 至 11°
    - 电气角度误差最大值: ±10'
    - 残余电压最大值: 15 mV
    - 高电压测试:
    - 500VAC (A)
    - 250VDC (A, B)
    - 绝缘电阻 > 50 MΩ

    3. 产品特点和优势


    - 高精度测量: 该空心轴解算器提供 ±10' 的电气角度误差,确保了高精度的旋转角度测量。
    - 高可靠性: 内部结构坚固,能承受高达 1000 m/s² 的冲击和 200 m/s² 的振动,适应恶劣的工作环境。
    - 宽温度范围: 操作温度范围为 -55°C 到 +150°C,适用于各种严苛环境下的应用。
    - 极简安装: 空心轴设计便于安装,减少了安装复杂度,提高系统整体可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化: 在自动化生产线中用于实时监测旋转角度,确保精确的设备定位和控制。
    - 航空电子设备: 用于飞行控制系统中的高精度角度测量。
    - 电机控制: 在电机控制系统中用于检测和反馈电机的转子位置,提高控制精度。
    使用建议:
    - 安装时请确保轴与解算器内径对齐,避免机械应力导致的测量误差。
    - 工作环境温度应保持在推荐范围内,以保证最佳性能。
    - 定期检查绝缘电阻,确保高电压测试条件下的安全可靠运行。

    5. 兼容性和支持


    该空心轴解算器与市面上大多数标准电气接口兼容,易于集成到现有的系统中。厂商提供详尽的技术支持和维护服务,确保用户在使用过程中获得持续的支持。

    6. 常见问题与解决方案


    常见问题:
    - 测量精度降低: 可能是由于长期使用造成的磨损或污染。
    - 绝缘电阻下降: 高湿度环境下可能引起内部绝缘材料老化。

    解决方案:
    - 更换磨损部件: 如需要,及时更换解算器内部的磨损部件。
    - 保持干燥: 在高湿度环境中,可以考虑使用防潮包装或干燥剂来延长设备寿命。

    7. 总结和推荐


    综上所述,Hollow Shaft Resolver 是一款高性能的旋转角度和速度测量装置。其高精度、高可靠性和易于安装的特点使其成为工业自动化、航空电子设备及电机控制领域的理想选择。强烈推荐在上述应用场合中采用该产品,以提升系统的整体性能和稳定性。

V23401-T2079-B101参数

参数
线性度 -
最大工作供电电压 -
线性范围 -
致动器类型 -
技术 -
用于测量 -
电阻容差 -
输出 -
输出类型 -
旋转角 0°~20°
最小工作供电电压 -
安装方式 导线安装
零件状态 在售
包装方式 盒装

V23401-T2079-B101厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23401-T2079-B101数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 位置传感器 TE CONNECTIVITY V23401-T2079-B101 V23401-T2079-B101数据手册

V23401-T2079-B101封装设计

查看详情并下载
Symbol
Footprint
3D Model
