HPP809A033

产品分类: 湿度/温湿传感器
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 温湿度传感器, 电压, 模拟接口 温度和湿度
供应商型号: 3397839
供应商: element14
标准整包数: 1

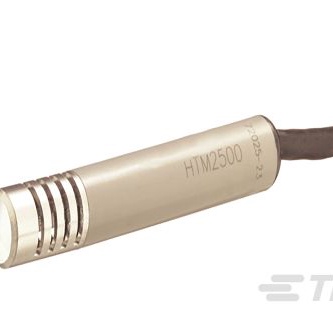

TE CONNECTIVITY 湿度/温湿传感器 HPP809A033

HPP809A033概述

    HTM2500LF – 温湿度模块:技术手册解析

    1. 产品简介


    HTM2500LF是MEAS-Spec公司推出的一款集成温湿度传感器模块,专为OEM应用设计,适用于需要高可靠性和高精度测量的应用场合。该模块基于坚固耐用的HTS2035SMD温湿度传感器,通过一个小型化封装提供准确的湿度和温度输出。该模块的输出可以直接接口微控制器,使得温度和湿度数据的读取变得简单快捷。

    2. 技术参数


    - 存储条件
    - 存储温度范围:-40°C至85°C
    - 存储湿度范围:0%RH至100%RH
    - 供电电压峰值:12Vdc

    - 工作条件
    - 湿度测量范围:0%RH至100%RH
    - 温度测量范围:-40°C至85°C
    - 电气特性
    - 直接输出温度(NTC):10kΩ±1%
    - 湿度线性输出:1到4VDC
    - 额定输出(55%RH,5Vdc):2.42V至2.54V
    - 电流消耗:1.0mA至1.2mA
    - 响应时间(湿度恢复):10秒
    - 输出阻抗:70Ω

    3. 产品特点和优势


    - 全互换性:确保不同批次的产品之间具备良好的互换性。
    - 高可靠性与长期稳定性:在恶劣环境下依然保持稳定的测量性能。
    - 不受水浸影响:即使长时间浸泡在水中也不会对传感器产生影响。
    - 比例与电压供应相关:适用于3至10Vdc供电电压。
    - 湿度特性:快速响应,高耐化学腐蚀性,固态聚合物结构专利。

    4. 应用案例和使用建议


    HTM2500LF广泛应用于工业过程控制、暖通空调、数据记录等领域。例如,在工业环境中,该模块可以用于监测机器内部的温湿度情况,以确保机器稳定运行。
    使用建议:
    - 选择合适的连接线缆,根据需求选择标准长度或特殊长度的线缆。
    - 在特殊化学环境中使用时,建议进行额外测试以验证适用性。

    5. 兼容性和支持


    HTM2500LF可与各种标准微控制器直接接口,适用于大多数电子控制系统。制造商提供了详细的技术支持和维护文档,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:传感器无法正常工作
    - 解决方案:检查电源电压是否在规定范围内,确保接地良好。

    - 问题2:湿度输出不稳定
    - 解决方案:检查传感器是否受潮或受到化学污染,必要时重新校准传感器。

    7. 总结和推荐


    HTM2500LF是一款功能强大且可靠的温湿度测量模块,具有高精度、稳定性和广泛的温度和湿度测量范围。它的高耐化学腐蚀性和防水能力使其在多种苛刻环境中表现优异。总体而言,HTM2500LF是一个值得推荐的产品,适用于需要精确测量的应用场合。

HPP809A033参数

参数
响应时间 5s
湿度范围 1%RH~99%RH
最大工作供电电压 5.25V
最小工作供电电压 4.75V
输出 2.48V @ 55%RH
精度 ±3% RH
输出类型 -
灵敏度 26mV/%RH
76.3mm(Max)
零件状态 在售
包装方式 盒装,散装

HPP809A033厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HPP809A033数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 湿度/温湿传感器 TE CONNECTIVITY HPP809A033 HPP809A033数据手册

HPP809A033封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1057.09
5+ ¥ 975.95
10+ ¥ 894.81
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1057.09
直接购买
加入购物车
