805-0050

产品分类: 加速度传感器
厂牌: TE CONNECTIVITY
产品描述: 300mHz~10KHz 100(mV/g) IEPE 18V 30V Z轴 ±50g TO-5-3 黏合安装 11.17mm(高度)
供应商型号: N-805-0050
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 加速度传感器 805-0050

805-0050概述

    Model 805 加速度计技术手册

    1. 产品简介

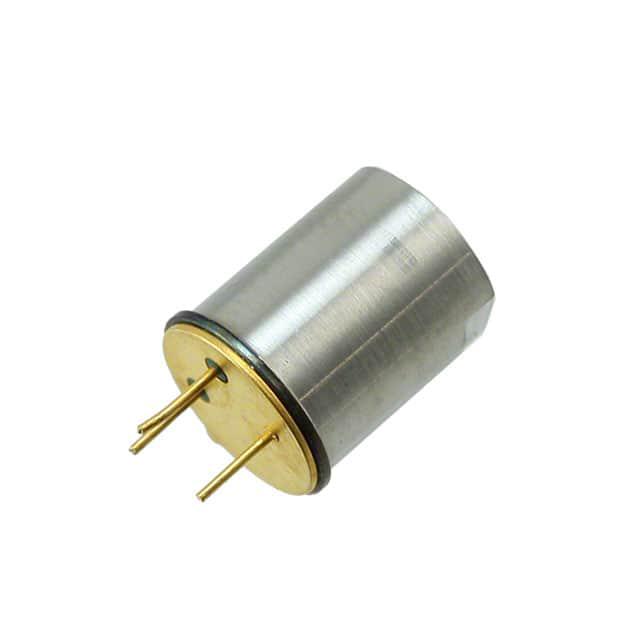

    Model 805 是一款小型粘合安装型 IEPE(恒流激励压电)加速度计,适用于多种嵌入式原始设备制造(OEM)应用。它采用 TO-5 外壳配置,具有宽频带响应,频率范围可高达 12kHz。Model 805 加速度计提供 ±50g 到 ±500g 的动态范围选择,适用于机器监控、嵌入式预防性维护、低成本 OEM 安装和永久性结构研究等领域。

    2. 技术参数


    | 参数 | 值 |

    | 动态范围 (g) | ±50 / ±100 / ±500 |
    | 灵敏度 (mV/g) | 100 / 50 / 10 |
    | 频率响应 (Hz) | 1-8000 (±1dB) |
    | 频率响应 (Hz) | 0.3-10000 (±3dB) |
    | 自然频率 (Hz) | 34000 |
    | 非线性误差 (%FSO) | ±1 |
    | 横向灵敏度 (%) | 5 |
    | 冲击极限 (g) | 5000 |
    | 噪声 (g RMS) | 0.0004 至 0.0009 |
    | 供电电压 (Vdc) | 18 至 30 |
    | 供电电流 (mA) | 2 至 10 |
    | 偏置电压 (Vdc) | 8 至 12 (室温) |
    | 接地方式 | 壳体接地 |

    3. 产品特点和优势


    Model 805 加速度计具备以下特点和优势:
    - 高动态范围:提供 ±50g 到 ±500g 的动态范围,满足不同应用场景需求。
    - 宽频带响应:频率响应可达 12kHz,适合高频应用。
    - 坚固耐用:TO-5 配置和不锈钢外壳,确保耐久性。
    - 低噪声:良好的噪声抑制能力,提高测量精度。
    - 多配置选项:包括粘合安装和螺纹安装两种方式,以及隔离盖板选项。

    4. 应用案例和使用建议


    Model 805 加速度计适用于多种工业和科研场景,例如:
    - 机器监控:实时监测机械设备的振动情况,有助于及时发现潜在故障。
    - 预防性维护:通过持续监测设备状态,预防性维护能够延长设备寿命并减少意外停机时间。
    - 嵌入式传感:作为内置传感器,适用于各种精密仪器和系统中。
    使用建议:
    - 在高湿度或高温环境中使用时,建议选用高温度版本以避免性能下降。
    - 为保证测量精度,在安装时应确保加速度计牢固贴合在目标表面上。

    5. 兼容性和支持


    Model 805 加速度计采用标准化接口设计,易于与其他设备集成。制造商提供详细的技术支持和售后服务,确保用户能够顺利使用产品。

    6. 常见问题与解决方案


    - Q: 灵敏度过低如何处理?
    - A: 可联系制造商定制 ±5% 灵敏度的型号,以获得更高灵敏度。

    - Q: 如何安装?
    - A: 根据具体型号选择合适的安装方式,如粘合安装或螺纹安装。

    7. 总结和推荐


    Model 805 加速度计以其宽广的动态范围、高精度和多配置选项,在工业和科研领域表现出色。其坚固耐用的设计和广泛的应用范围使其成为许多场景的理想选择。强烈推荐在需要高精度振动监测的场合中使用该产品。

805-0050参数

参数
加速度范围 ±50g
最大工作供电电压 30V
最小工作供电电压 18V
轴类型 Z轴
输出类型 IEPE
灵敏度 100(mV/g)
典型带宽 300mHz~10KHz
长*宽*高 11.17mm(高度)
通用封装 TO-5-3
安装方式 黏合安装
零件状态 在售
包装方式 散装
