72162000-030

产品分类: 加速度传感器
厂牌: TE CONNECTIVITY
产品描述: 500mHz ±1% X轴,Y轴
供应商型号: W-72162000-030
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 加速度传感器 72162000-030

72162000-030概述

    AccuStar® IP-66 技术手册

    产品简介

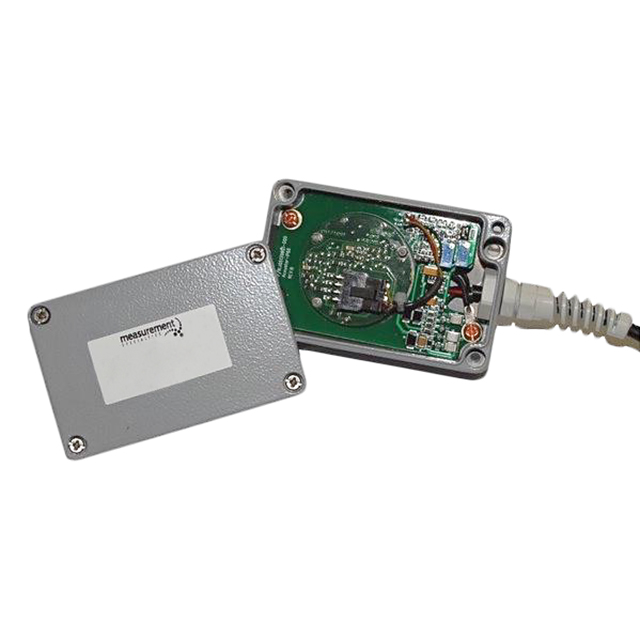

    AccuStar® IP-66 是一款专为工业及户外应用设计的倾角计,采用 4 至 20mA 环路供电。它具有坚固耐用的设计和优异的防护性能(IP-66),适用于各种恶劣环境。AccuStar® IP-66 的核心是基于变阻器的倾斜传感器,无任何活动部件,能够提供线性的电阻变化,进而转换为与角度位置成比例的 4 至 20mA 和 VDC 模拟输出。
    应用领域
    - 起重安全系统
    - 机床角度定位
    - 船舶水平调节及负载分配
    - 医疗车辆水平调节(移动CT和MRI)
    - 矿业设备
    - 太阳能跟踪系统

    技术参数


    - 测量范围:±3° 至 ±45°
    - 防护等级:IP-66
    - 输出:4 至 20mA 或 0.5 至 4.5VDC
    - 零位输出:12mA 或 2.5VDC
    - 最大环路电阻:500Ω(在 +24VDC 下)
    - 输入电压:+12 至 +30VDC(至少需要 +18VDC 进行 4 至 20mA 操作)
    - 温度范围:-25°C 至 +60°C
    - 频率响应:0.5Hz @ -3dB

    产品特点和优势


    - 坚固耐用:采用压铸铝外壳,粉末涂层,具备极强的抗腐蚀和耐候能力。
    - 高性能:提供 4 至 20mA 和 VDC 输出,且具有零点和量程可调功能。
    - 高可靠性:无活动部件的传感器设计,确保长期稳定可靠的工作表现。
    - 宽广的应用范围:适用于多个行业和场合,包括医疗、采矿、太阳能等。
    - 易于安装:集成安装特征使垂直表面的安装变得简单。

    应用案例和使用建议


    - 起重机安全系统:AccuStar® IP-66 可以实时监控起重机的角度,提高操作安全性。
    - 船舶水平调节:用于船舶水平调节和负载分配,确保船舶稳定性。
    - 医疗车辆水平调节:确保医疗设备(如移动CT和MRI)的精确度,提供更准确的诊断结果。
    使用建议:
    - 在低温环境下使用时,建议进行额外的校准,以确保传感器的准确性。
    - 定期检查电缆连接,确保没有损坏或磨损。

    兼容性和支持


    - 兼容性:AccuStar® IP-66 与各种工业控制系统和传感器网络高度兼容。
    - 技术支持:TE Connectivity 提供全面的技术支持和服务,确保用户能够顺利部署和维护设备。

    常见问题与解决方案


    1. Q: 如何正确安装 AccuStar® IP-66?
    - A: 使用集成安装特征将传感器固定在垂直表面上。确保电缆不受损。

    2. Q: 传感器如何进行校准?
    - A: 首先设置零位输出,然后调整量程直到输出达到所需的值。使用配套软件进行校准可能更为方便。

    总结和推荐


    AccuStar® IP-66 凭借其坚固的构造、广泛的测量范围和高度可靠的性能,在工业和户外环境中表现出色。无论是起重机的安全监控还是太阳能追踪系统的精确控制,这款倾角计都能胜任。强烈推荐使用 AccuStar® IP-66,以提升您的系统性能和可靠性。

72162000-030参数

参数
加速度范围 -
最大工作供电电压 -
最小工作供电电压 -
轴类型 X轴,Y轴
输出类型 -
灵敏度 ±1%
典型带宽 500mHz
零件状态 在售
包装方式 散装

72162000-030厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

72162000-030数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 加速度传感器 TE CONNECTIVITY 72162000-030 72162000-030数据手册

72162000-030封装设计

查看详情并下载
Symbol
Footprint
3D Model
