G-NIMO-005

产品分类: 其他传感器
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 数字温度传感器 表面贴装, 8引脚
供应商型号: N-G-NIMO-005
供应商: 云汉优选
标准整包数: 500
TE CONNECTIVITY 其他传感器 G-NIMO-005

G-NIMO-005概述

    # TSYS02S 数字温度传感器技术手册

    产品简介


    TSYS02S 是一款单芯片数字温度传感器,具有高精度、快速响应和低功耗等特点。它主要用于工业控制、暖通空调(HVAC)、加热/冷却系统等领域,替代传统的精密电阻温度检测器(RTDs)、热敏电阻和NTCs。TSYS02S 采用小尺寸 TDFN8 封装,便于集成于各种小型电子设备中。

    技术参数


    - 工作电压范围:1.5V 至 3.6V
    - 分辨率:16位
    - 测量范围:-40°C 至 125°C
    - 精度:
    - 在 -5°C 至 +50°C 范围内:±0.2°C
    - 在 -20°C 至 +100°C 范围内:±0.5°C
    - 在 -40°C 至 +125°C 范围内:±1.0°C
    - 输出频率:4kHz 至 65kHz
    - 转换时间:43ms
    - 最大功耗:420μA
    - 待机电流:<0.14μA

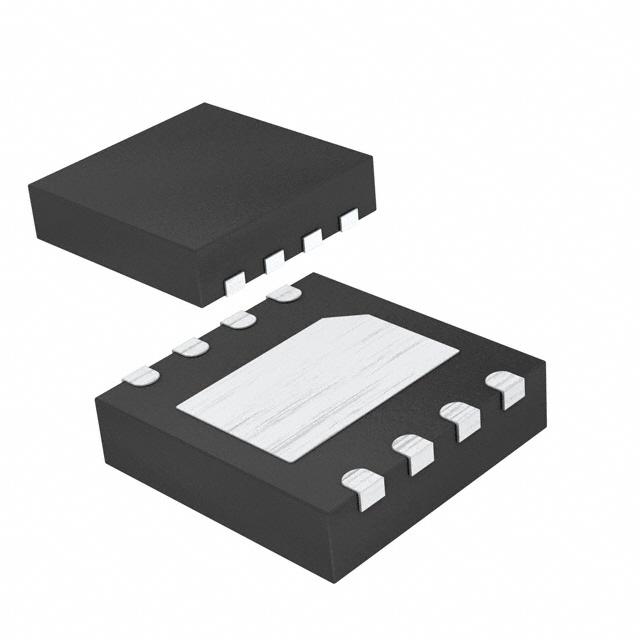

    - 封装尺寸:2.5mm x 2.5mm TDFN8

    产品特点和优势


    - 高精度:TSYS02S 可提供高精度的温度测量,尤其在 -5°C 至 +50°C 范围内,精度可达 ±0.2°C。
    - 低功耗:TSYS02S 的供电电流极低,正常工作时小于 36μA,待机状态下电流低于 0.14μA。
    - 小尺寸:采用 TDFN8 封装,适用于空间受限的应用。
    - 高速响应:转换时间为 43ms,适合需要快速反应的应用场合。

    应用案例和使用建议


    应用案例
    - 工业控制:用于环境监测和过程控制。
    - 暖通空调(HVAC):实时监测室内温度。
    - 加热/冷却系统:精确控制温度以保持稳定。
    使用建议
    - 启动时间:首次上电后,TSYS02S 需要 150ms 达到空闲状态,此时 SDM 输出处于未定义状态。建议在此期间不要依赖输出信号。
    - 温度计算:通过公式 T / °C = VSDM / VDD x 175.72 – 46.85 将 SDM 信号转换为温度值。例如,如果 VSDM = 1.5V,VDD = 3.3V,则温度为 33.02°C。

    兼容性和支持


    TSYS02S 与其他电子元器件或设备具有良好的兼容性,支持 SDM 接口。制造商提供了全面的技术支持,包括安装指导和故障排除服务。如需进一步的定制化解决方案,可联系销售部门进行咨询。

    常见问题与解决方案


    1. 问题:初次上电后,SDM 输出不稳定。
    - 解决方案:确保电源电压稳定,并等待至少 150ms 使其达到空闲状态。

    2. 问题:温度测量误差大。
    - 解决方案:检查电源电压是否在规定范围内(1.5V 至 3.6V),并确认是否按照要求添加了滤波电路。

    总结和推荐


    TSYS02S 数字温度传感器以其高精度、低功耗和快速响应等特点,在多个应用领域展现出卓越的性能。特别是其小巧的封装和广泛的适用温度范围,使得其成为工业控制和环境监测领域的理想选择。强烈推荐使用该产品,尤其是在对温度精度有较高要求的应用中。

G-NIMO-005参数

参数
长*宽*高 2.5mm*2.5mm*750μm
通用封装 8TDFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

G-NIMO-005厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

G-NIMO-005数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他传感器 TE CONNECTIVITY G-NIMO-005 G-NIMO-005数据手册
