NB-PTCO-046

产品分类: 温度传感器
厂牌: TE CONNECTIVITY
产品描述: Pt1000 RTD 薄膜元件是一种 RTD 传感器,在 0°C 时的基本电阻值为 1000 欧姆。符合 DIN EN 60751 标准。
供应商型号: 223-NB-PTCO-046-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 温度传感器 NB-PTCO-046

NB-PTCO-046概述

    铂薄膜温度传感器(PTF - RTD)技术手册

    产品简介

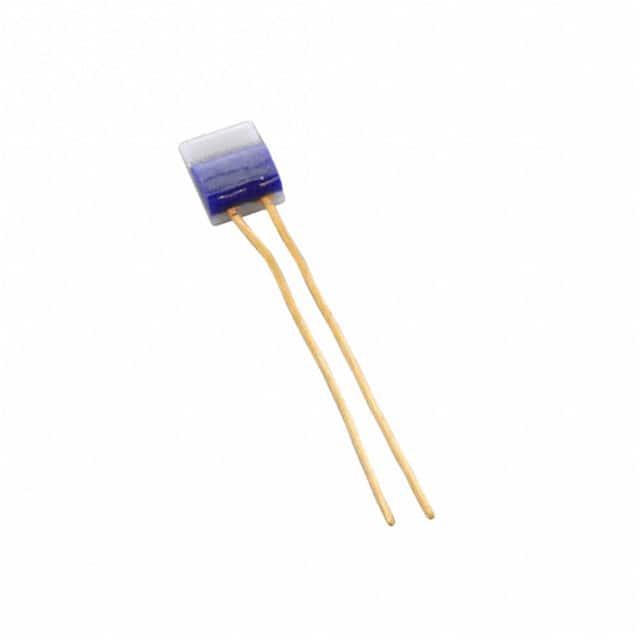

    铂薄膜(PTF)温度传感器(PT-RTD)是一种电阻温度检测器(RTD),采用最新的薄膜技术制造,由陶瓷基底上的铂薄膜制成,并通过玻璃涂层进行封装。焊接区域的连接导线也被玻璃保护。由于尺寸小、质量轻,这种RTD具有快速响应时间和低时间常数,是用于快速精确反馈控制系统的理想选择。
    产品类型:
    - 铂温度传感器(Pt-RTD)
    - 符合DIN EN 60751标准
    主要功能:
    - 广泛的工作温度范围
    - 快速响应时间
    - 多种几何形状和定制特性
    应用领域:
    - 温度反馈控制
    - 白色家电
    - 工业应用
    - 汽车行业
    - 医疗设备

    技术参数


    - 工作温度范围:
    - 使用金涂层镍导线的元件:-200°C 至 +600°C
    - 使用银导线的元件:最大为 +300°C
    - 标称电阻值:
    - 100Ω 和 1000Ω(其他阻值可按需提供)
    - 温度系数(TCR):
    - 0°C 时,100°C 时为 3850 ppm/°C
    - 自我加热系数(Air Flow: 1 m/s):
    - PTFC, PTFD, PTFF, PTFM 约为 0.5°C/mW
    - 响应时间:
    - 在水流动为 0.4m/s 的条件下:0.2s 至 0.35s
    - 在空气流动为 1m/s 的条件下:10s 至 17s

    产品特点和优势


    - 高精度和稳定性: 符合 DIN EN 60751 标准,具有出色的长期稳定性和多种容差等级。
    - 广泛的温度范围: 可以在极端环境下使用,工作温度范围从 -200°C 到 +600°C。
    - 快速响应时间: 由于低热质量,能够快速响应温度变化。
    - 多样化的设计选项: 提供多种外形尺寸,适用于各种空间需求。

    应用案例和使用建议


    应用案例:
    - 在工业自动化中用于温度监测和控制系统。
    - 在白色家电如冰箱和烤箱中作为温度传感器。
    - 在汽车行业中用于发动机温度监控。
    - 在医疗设备中用于监测设备内部的温度。
    使用建议:
    - 在暴露于高温环境中时,确保选择合适的温度范围和材质的导线。
    - 为了保证测量精度,应避免过度加热传感器,特别是在较窄容差等级的应用中。
    - 定期检查传感器的状态和校准,以确保其长期稳定性和准确性。

    兼容性和支持


    该产品可与其他电子元件和系统兼容,并且符合国际标准(DIN EN 60751)。TE Connectivity 提供全面的技术支持和售后服务,包括技术咨询和定期的产品更新。

    常见问题与解决方案


    - 问题:传感器在高温下读数不准。
    - 解决方案: 检查是否选择了正确的温度范围和导线材质。如果温度超过限制,可能需要更换更适合高温环境的传感器。

    - 问题:响应时间不满足要求。
    - 解决方案: 检查安装条件,确保传感器周围没有阻碍空气流通的障碍物,并考虑选择更快响应时间的型号。

    总结和推荐


    综合评估:
    - 该铂薄膜温度传感器具备高精度、稳定性和快速响应时间的特点,非常适合用于多种应用场景。
    - 它能够满足各种严格的应用需求,并在全球范围内具备良好的互换性。
    推荐意见:
    - 鉴于其卓越的性能和广泛的应用范围,我们强烈推荐使用这款铂薄膜温度传感器。无论是工业、医疗还是汽车等领域,它都能提供可靠、高效的温度监测解决方案。

NB-PTCO-046参数

参数
精度 -
温度范围 -
温度阈值 -
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

NB-PTCO-046厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

NB-PTCO-046数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 温度传感器 TE CONNECTIVITY NB-PTCO-046 NB-PTCO-046数据手册

NB-PTCO-046封装设计

查看详情并下载
Symbol
Footprint
3D Model
