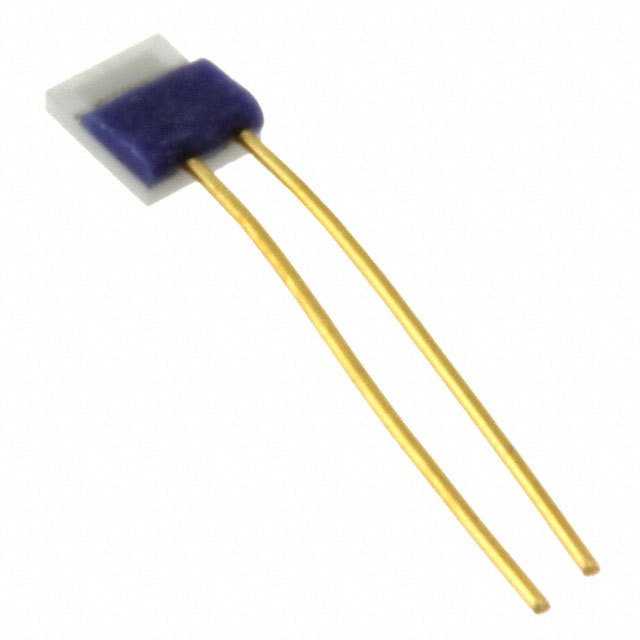

NB-PTCO-035

产品分类: 温度传感器
厂牌: TE CONNECTIVITY
产品描述: 泰科 PT1000温度传感器 RTD传感器, 0.35(水)s、17(空气)s响应
供应商型号: NB-PTCO-035
供应商: Master
标准整包数: 10

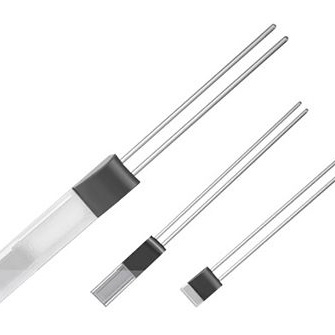

TE CONNECTIVITY 温度传感器 NB-PTCO-035

NB-PTCO-035概述

    铂电阻温度传感器 (PTF FAMILY) 技术手册解析

    1. 产品简介


    铂电阻温度传感器(PTF FAMILY)是一种使用薄膜技术制成的铂电阻温度检测器(RTD)。这种传感器广泛应用于特定的温度反馈控制、医疗、暖通空调、白色家电、汽车及工业等领域。它根据DIN EN 60751标准制造,能够确保在长期使用中的高稳定性。

    2. 技术参数


    - 基本规格:R0(0°C时的标称电阻值)为100Ω 或 1000Ω,符合DIN EN 60751标准。
    - 电阻温度系数(TCR):3850 ppm/°C。
    - 应用温度范围:对于镀金镍线型号,范围为-50°C至600°C;对于银线型号,限制在-50°C至300°C。
    - 电阻公差:±0.24%,±0.12%,±0.06%,±0.04%。
    - 尺寸:不同几何形状如PTFC(2.0 x 2.3 x 1.1 mm³)、PTFD(2.0 x 5.0 x 1.1 mm³)、PTFF(2.0 x 4.0 x 1.1 mm³)、PTFM(1.2 x 4.0 x 1.1 mm³)。
    - 连接线:镀金镍线或银线,适用于不同的焊接和回流焊需求。

    3. 产品特点和优势


    - 高精度:具备极高的温度测量精度和长期稳定性。
    - 快速响应:由于体积小、质量轻,时间常数低,适合用于需要快速精确反馈控制的系统。
    - 多种选择:提供多种尺寸、材料及公差等级,满足不同应用需求。
    - 兼容性强:符合国际标准,易于集成到各种工业和消费电子产品中。

    4. 应用案例和使用建议


    - 医疗设备:可用于医疗设备的温度监测,如体温计、MRI机器等,因其高精度和可靠性。
    - 工业自动化:在工业自动化系统中作为关键组件,监控设备运行状态,确保生产过程的稳定性和安全性。
    - 使用建议:建议在极端环境下(如高温或低温)使用时选择合适的公差等级和材料以确保准确度。

    5. 兼容性和支持


    - 兼容性:与多种类型的电气设备兼容,可根据具体应用场景选择合适的连接线和外壳类型。
    - 技术支持:制造商提供了详尽的技术支持文档和客户支持服务,确保用户能够充分利用产品的性能。

    6. 常见问题与解决方案


    - 问题:传感器在高温环境下稳定性下降。
    - 解决方案:选择适用于高温环境的镀金镍线材料型号。
    - 问题:在低温环境中测量不准确。
    - 解决方案:确认使用符合低温要求的高精度传感器,并参考制造商的校准指南进行调整。
    - 问题:焊接过程中损坏。
    - 解决方案:使用专门设计的焊接工具和方法,或者考虑采用更易焊接的银线材料。

    7. 总结和推荐


    综上所述,铂电阻温度传感器PTF FAMILY以其高精度、宽温度范围和快速响应时间在多个领域展现出显著的应用价值。特别是其良好的温度稳定性、多样的外形尺寸和连接线选择,使其成为众多应用场景的理想选择。鉴于其出色的性能和多样化的配置选项,我们强烈推荐PTF FAMILY用于需要高精度温度检测的各种场合。

NB-PTCO-035参数

参数
温度范围 600°C
温度阈值 -
精度 ±0.3%
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

NB-PTCO-035厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

NB-PTCO-035数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 温度传感器 TE CONNECTIVITY NB-PTCO-035 NB-PTCO-035数据手册

NB-PTCO-035封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 6.7907 ¥ 56.4619
250+ $ 6.4777 ¥ 53.0459
500+ $ 6.3828 ¥ 52.2684
1250+ $ 3.3655 ¥ 27.5597
2500+ $ 2.321 ¥ 19.0067
3750+ $ 2.2683 ¥ 18.5747
5000+ $ 2.2683 ¥ 18.5747
库存: 1000
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 564.61
