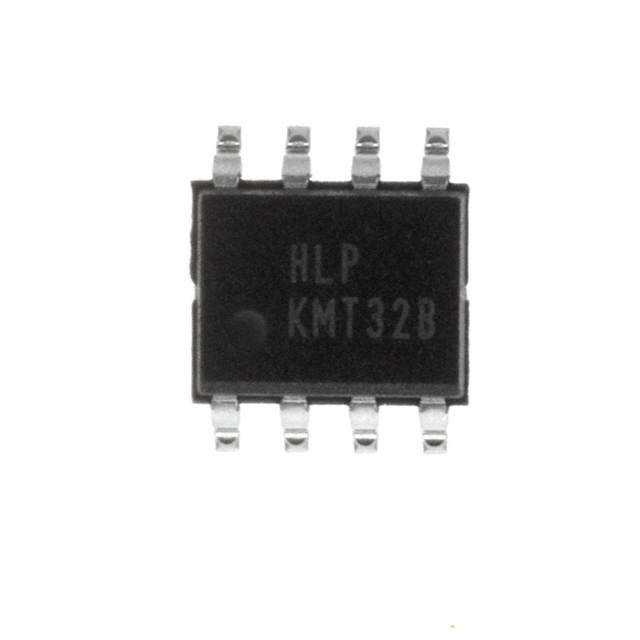

G-MRCO-015

产品分类: 位置传感器
厂牌: TE CONNECTIVITY
产品描述: Magnetoresistive 0°~180° ±0.2% External Magnet,Not Included SOIC-8 贴片安装
供应商型号: Q-G-MRCO-015
供应商: 期货订购
标准整包数: 2500
TE CONNECTIVITY 位置传感器 G-MRCO-015

G-MRCO-015概述

    KMT32B磁场角度传感器技术手册

    产品简介


    KMT32B磁场角度传感器是一款基于各向异性磁电阻效应(AMR)的磁场方向检测器,适用于接触式无角位移测量,尤其适合恶劣环境。该产品设计时充分考虑了线性度的优化,具备高精度、低功耗、成本低廉等特点。它采用吸引人的表面贴装技术(SMD)封装,为用户提供对信号评估的完全控制。此外,KMT32B在极端温度下仍能正常工作,其工作温度范围为-40°C至+150°C,最高可扩展到+160°C(根据要求)。该产品符合REACH和RoHS标准(无铅)。

    技术参数


    - 基本技术规格:
    - 工作电压:5V
    - 最大供应电压:10V
    - 最大电流(单桥路):4mA
    - 输出信号幅值:9mV/V 至 13mV/V
    - 偏置电压:-1mV/V 至 +1mV/V
    - 角度不准确度:0.05° 至 0.2°
    - 角度滞环:0.1°
    - 温度相关系数:
    - 幅度温度系数:-0.35%/K
    - 电阻温度系数:+0.35%/K
    - 偏置电压温度系数:-4µV/V/K 至 +4µV/V/K
    - 适用磁场强度:25kA/m(例如,通过磁铁67.044在5.2mm处产生,在室温下)

    产品特点和优势


    - 接触式无角位移测量:KMT32B通过AMR效应感应磁场方向,无需物理接触。
    - 设计优化:该传感器在设计上充分考虑了线性度,以提高精度。
    - 高精度:最小角度不准确度为0.05°,最大角度滞环仅为0.1°。
    - 低功耗和低成本:适合作为低成本、低功耗的应用。
    - 自诊断功能:内置诊断功能,确保可靠运行。
    - 宽温范围:能在-40°C至+150°C范围内工作,甚至可扩展至+160°C(按要求)。
    - SMD封装:提供易于集成的SMD封装。
    - 用户控制信号评估:允许用户灵活调整信号评估。

    应用案例和使用建议


    - 汽车领域:用于方向盘角度测量和扭矩测量。
    - 机器人技术:用于关节位置测量。
    - 医疗应用:用于手术机器人中的位置测量。
    - 消费电子:如相机的定位。
    - 电机运动控制:用于电机旋转角度的精确控制。
    使用建议:
    - 在不同温度环境下使用时,应注意由于温度引起的磁场强度变化,可能会影响精度。
    - 考虑使用更高精度的磁场源,如磁场强度大于14kA/m。

    兼容性和支持


    - 兼容性:KMT32B可与多种标准SMD设备兼容。
    - 技术支持:TE Connectivity公司提供了详细的文档和技术支持,以帮助用户进行安装和调试。

    常见问题与解决方案


    1. 偏置电压异常
    - 解决方法:检查供电电压是否稳定,尝试更换电源。
    2. 输出信号幅度不足
    - 解决方法:确认磁场强度是否达到25kA/m以上,若未达标则需增加磁场源。
    3. 角度测量不准
    - 解决方法:重新校准磁场传感器,确保磁场方向正确。

    总结和推荐


    KMT32B磁场角度传感器凭借其高精度、低功耗和宽工作温度范围,在工业自动化、机器人、医疗和汽车等领域具有广泛应用前景。其高性价比和广泛的兼容性使其成为众多应用的理想选择。我们强烈推荐此产品,特别适用于需要高精度角度测量的场合。

G-MRCO-015参数

参数
技术 Magnetoresistive
旋转角 0°~180°
输出类型 -
最小工作供电电压 -
输出 -
线性度 ±0.2%
电阻容差 -
致动器类型 External Magnet,Not Included
线性范围 -
最大工作供电电压 -
用于测量 -
5mm(Max)
4mm(Max)
1.65mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

G-MRCO-015厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

G-MRCO-015数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 位置传感器 TE CONNECTIVITY G-MRCO-015 G-MRCO-015数据手册

G-MRCO-015封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 2.5875 ¥ 21.2175
3000+ $ 2.4375 ¥ 19.9875
5000+ $ 2.2125 ¥ 18.1425
10000+ $ 2.075 ¥ 17.015
库存: 250000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 53043.75
