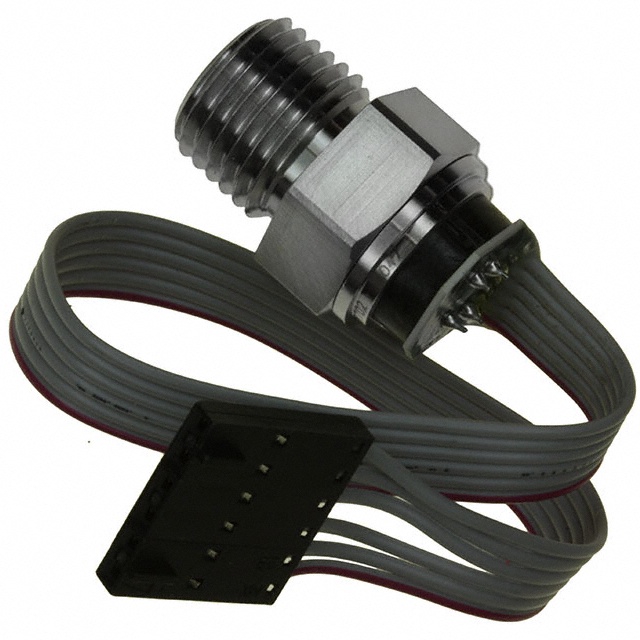

85-100A-4C

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: W-85-100A-4C
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 压力传感器 85-100A-4C

85-100A-4C概述

    电子元器件产品技术手册

    产品简介


    型号:85补偿型传感器
    本款传感器为小型化设计的316L不锈钢压力传感器,适用于需要介质兼容性的OEM应用场合。它采用硅油传递压力,并通过激光修剪电阻实现温度补偿及偏置校正。该产品提供焊接式和多种螺纹接口(如1/4 NPT、1/8 NPT、1/4 BSP)的选择,适合不同应用场景。

    技术参数


    - 输出范围:0 - 100mV
    - 压力类型:绝对压力及表压
    - 工作温度范围:-40°C 到 +125°C
    - 供电电流:1.5mA
    - 精度:±0.1%压力非线性
    - 输入电阻:2.0kΩ 至 5.8kΩ
    - 输出电阻:4.0kΩ 至 6.0kΩ
    - 过载压力:额定量程的3倍
    - 爆破压力:额定量程的4倍
    - 绝缘电阻:50MΩ(50Vdc)

    产品特点和优势


    1. 高精度:±0.1%的压力非线性误差
    2. 温度补偿:通过激光修剪电阻实现宽温范围内的温度补偿
    3. 耐腐蚀:316L不锈钢外壳确保了对多种腐蚀性介质的兼容性
    4. 坚固耐用:全固态设计保证了良好的可靠性和长期稳定性

    应用案例和使用建议


    - 医疗仪器:用于血压测量
    - 过程控制:在工业过程中监测液体或气体压力
    - 水处理:监测新鲜和废水系统中的压力
    - 真空测量:部分真空气体测量
    - 压力变送器:用于各种工业和商业用途的压力信号转换
    - 液位系统:适用于房车及工业储罐的液位检测
    使用建议:在高温或低温环境下使用时,需特别注意温度补偿设置,以确保精度。建议在设计电路时考虑低噪声输出和高输出负载电阻,以减少测量误差。

    兼容性和支持


    该产品可与多种标准螺纹接口连接,如1/4 NPT、1/8 NPT等。此外,制造商提供全面的技术支持和售后服务,包括技术文档、现场调试等服务。

    常见问题与解决方案


    - 问题1:传感器输出不稳定
    - 解决办法:检查供电电压是否稳定,确认是否有外部干扰信号影响输出。
    - 问题2:输出超出正常范围
    - 解决办法:确认是否超过量程极限,调整外部放大电路的增益。
    - 问题3:输出无响应
    - 解决办法:检查连接是否正确,重新配置传感器设置或联系技术支持。

    总结和推荐


    85补偿型传感器以其小巧的设计、高精度和宽泛的工作温度范围,适用于多个领域的压力检测需求。凭借其独特的功能和优势,它在多个行业中具有很高的市场竞争力。因此,我们强烈推荐此款产品给需要精确压力测量的应用场景。

85-100A-4C参数

参数
精度 -
输出类型 -
压力类型 -
最大工作压力 -
工作压力范围 -
最大工作供电电压 -
最小工作供电电压 -
包装方式 散装

85-100A-4C厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

85-100A-4C数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 85-100A-4C 85-100A-4C数据手册

85-100A-4C封装设计

查看详情并下载
Symbol
Footprint
3D Model
