85-300G-0U

产品分类: 压力传感器
厂牌: TE CONNECTIVITY

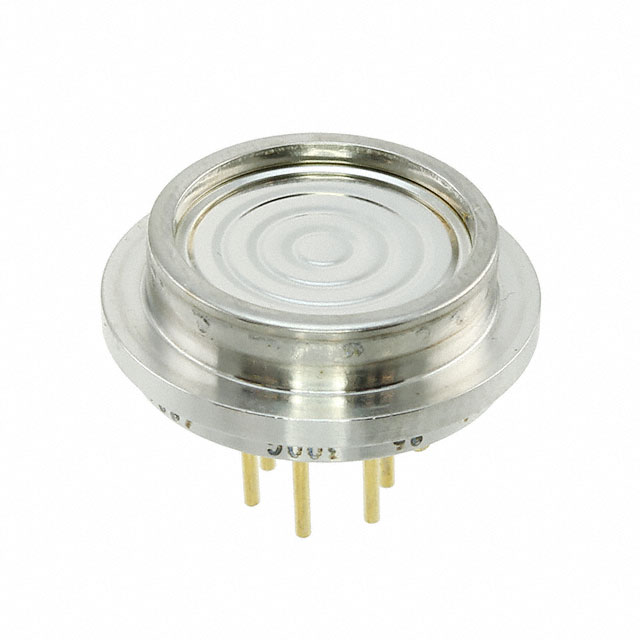

产品描述: 85 真空无补偿型压力传感器是一款外形小巧、与介质兼容的压阻式硅压力传感器,封装在 316L 不锈钢外壳中。
供应商型号: Q-85-300G-0U
供应商: 期货订购
标准整包数: 30
TE CONNECTIVITY 压力传感器 85-300G-0U

85-300G-0U概述

    高质量文章:300 PSIG 焊接式压力传感器

    产品简介


    本文将详细介绍TE Connectivity(TE)公司生产的300 PSIG焊接式压力传感器(型号85-300G-0U)。这款传感器属于mV输出压力传感器系列,主要用于工业自动化和过程控制领域。其通过焊接式端口设计实现了与各种设备的有效连接,广泛应用于石油、化工、水处理等行业。

    技术参数


    - 型号: 85-300G-0U
    - 产品类型: mV输出压力传感器
    - 压力类型: 表压(Gauge)
    - 量程: 300 psi
    - 输出信号类型: 100mV
    - 线性度: ±0.1%
    - 电气特性: 供电电流1.5 mA
    - 环境条件: 工作温度范围为-40至125°C(-40至257°F)
    - 端口螺纹: 5/16-32 UNEF-3A
    - 产品尺寸: 直径15.85 mm(0.624 in),高度9.3 mm(0.366 in)

    产品特点和优势


    1. 高精度: 输出信号线性度达到±0.1%,确保了传感器在不同压力下的精确测量。
    2. 可靠性: 采用焊接式端口设计,提高了设备的耐用性和抗振能力。
    3. 适应性强: 宽广的工作温度范围(-40至125°C),使得传感器能够在恶劣环境中稳定工作。
    4. 环保合规: 满足多项环保指令,如RoHS、ELV和REACH等,保证了产品的安全性。

    应用案例和使用建议


    - 工业自动化: 在化工生产线上用于监测管道内的压力,实时反馈生产状态。
    - 水处理系统: 用于监测过滤系统的压力变化,保证水质安全。
    - 使用建议: 在安装过程中,确保传感器与设备之间良好的焊接连接,避免信号干扰和故障发生。定期进行设备检查和维护,以延长使用寿命。

    兼容性和支持


    - 兼容性: 此款传感器与多种介质隔离型压力传感器系列(如85-500G-0U、85-500A-0U等)兼容,方便集成到现有系统中。
    - 技术支持: 如需技术支持,可拨打客服电话+1 800 522 6752,或访问TE官方网站获取更多文档和支持信息。

    常见问题与解决方案


    - 问题1: 设备开机后无法正常显示读数。
    - 解决方案: 检查传感器与设备之间的连接是否牢固,确认供电电压是否符合要求。
    - 问题2: 传感器输出信号不稳定。
    - 解决方案: 确认信号线是否受到外部电磁干扰,必要时添加屏蔽措施。
    - 问题3: 传感器响应速度慢。
    - 解决方案: 调整电源电压至合适的水平,或更换供电电流更高的型号。

    总结和推荐


    300 PSIG焊接式压力传感器以其高精度、可靠性和广泛的适用性成为工业过程控制领域的优选设备。产品通过严格的环保标准认证,保障了用户的长期使用体验。结合其在恶劣环境下的优异表现和厂商提供的全面技术支持,强烈推荐此款传感器在需要高精度和稳定性的应用场合使用。

85-300G-0U参数

参数
最大工作压力 6.20528MPa
工作压力范围 2.06843MPa
最大工作供电电压 -
最小工作供电电压 -
精度 ±0.1%
输出类型 Wheatstone Bridge
压力类型 排气式 计量
安装方式 导线安装
零件状态 在售
包装方式 散装,管装

85-300G-0U厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

85-300G-0U数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 85-300G-0U 85-300G-0U数据手册

85-300G-0U封装设计

查看详情并下载
Symbol
Footprint
3D Model
