85-100G-5R

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 排气式 计量 Wheatstone Bridge 689.48KPa 2.06843MPa ±0.1% 导线安装
供应商型号: W-85-100G-5R
供应商: 云汉优选
标准整包数: 1

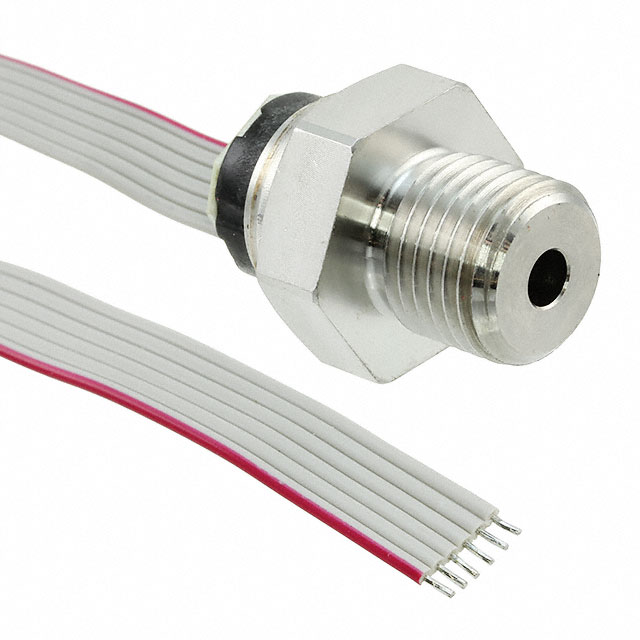

TE CONNECTIVITY 压力传感器 85-100G-5R

85-100G-5R概述

    100 PSIG 1/4 - 19 BSP PRESSURE SENSOR (MEAS 85-100G-5R)

    1. 产品简介


    MEAS 85-100G-5R 是一款压力传感器,主要应用于压力测量领域。这款传感器的设计采用了隔膜隔离技术,具有高精度、高稳定性和广泛的温度适应范围。它通过监测介质的压力变化,将这些变化转化为电信号输出,从而实现对压力的精确监控。
    该传感器广泛应用于工业自动化、过程控制、医疗设备和汽车制造等行业。具体应用包括流体控制系统、液压设备、压力容器监控和车辆的悬挂系统等。

    2. 技术参数


    - 工作压力范围:100 psi(约 6.89 bar)
    - 证明压力范围:3倍工作压力
    - 非线性度:±0.1%
    - 输出信号类型:100 mV
    - 供电电流:1.5 mA
    - 压力类型:表压
    - 接口类型:1/4-19 BSP螺纹
    - 电气连接:带状电缆
    - 产品直径:15.85 mm (0.624 in)
    - 产品高度:9.3 mm (0.366 in)
    - 工作温度范围:-40°C 到 125°C (-40°F 到 257°F)

    3. 产品特点和优势


    MEAS 85-100G-5R 压力传感器具有以下几个显著特点和优势:
    - 高精度:±0.1% 的非线性度保证了极高的测量精度。
    - 稳定性:传感器设计采用了高质量材料和先进的制造工艺,确保长期稳定性。
    - 广泛的工作温度范围:可以在 -40°C 至 125°C 的极端环境下正常工作。
    - 隔膜隔离技术:有效避免介质污染,提高可靠性。
    - 多种安装方式:提供螺纹和焊接安装方式,方便灵活选择。
    这些特性使得该传感器在多种严苛的应用环境中表现出色,具有很强的市场竞争力。

    4. 应用案例和使用建议


    应用案例:
    - 在液压系统的压力监控中,MEAS 85-100G-5R 可以实时监测液压油的压力,确保系统的安全运行。
    - 在工业自动化设备中,该传感器可以用于监测液体或气体的压力,以优化生产流程并防止设备故障。
    使用建议:
    - 确保传感器正确安装在合适的管道或容器上,确保接口密封良好。
    - 定期检查传感器的安装位置和连接线路,避免因安装不当导致测量误差。
    - 安装时要注意避免传感器受到剧烈震动或冲击,以免影响其精度。

    5. 兼容性和支持


    兼容性:
    - MEAS 85-100G-5R 与市面上常见的 1/4-19 BSP 接头兼容,方便与其他设备或系统集成。
    - 提供多种电气连接选项,包括带状电缆,以适应不同的应用需求。
    支持:
    - TE公司提供了全面的技术支持,可以通过 +1 800 522 6752 联系客服获取帮助。
    - 产品还提供了详细的文档和技术资料,方便用户查阅和使用。

    6. 常见问题与解决方案


    常见问题:
    - 问题一:传感器输出信号不稳定。
    - 解决方案:检查传感器接线是否松动,确保传感器正确接地。如果问题仍然存在,可能需要更换传感器。

    - 问题二:传感器输出信号超出范围。
    - 解决方案:检查传感器的工作压力是否超出了规定的范围。如果在正常范围内仍出现异常,可能需要重新校准传感器。
    - 问题三:传感器响应时间过长。
    - 解决方案:检查传感器安装位置是否有干扰因素,如震动或电磁干扰。如果排除外部干扰因素后仍存在问题,可能需要更换传感器。

    7. 总结和推荐


    总结:
    - 优点:
    - 高精度和稳定性
    - 广泛的工作温度范围
    - 高品质材料和先进工艺
    - 多种安装方式
    - 缺点:已标记为过时型号(OBSOLETE),新项目不建议使用。
    推荐:
    尽管 MEAS 85-100G-5R 在市场上表现优秀,但鉴于其已过时,建议在新项目中选择其他型号的传感器,或者咨询供应商推荐当前适合的替代品。

85-100G-5R参数

参数
最小工作供电电压 -
精度 ±0.1%
输出类型 Wheatstone Bridge
压力类型 排气式 计量
最大工作压力 2.06843MPa
工作压力范围 689.48KPa
最大工作供电电压 -
安装方式 导线安装
零件状态 在售
包装方式 散装,管装

85-100G-5R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

85-100G-5R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 85-100G-5R 85-100G-5R数据手册

85-100G-5R封装设计

查看详情并下载
Symbol
Footprint
3D Model
