G-NIMO-004

产品分类: 温度传感器
厂牌: TE CONNECTIVITY

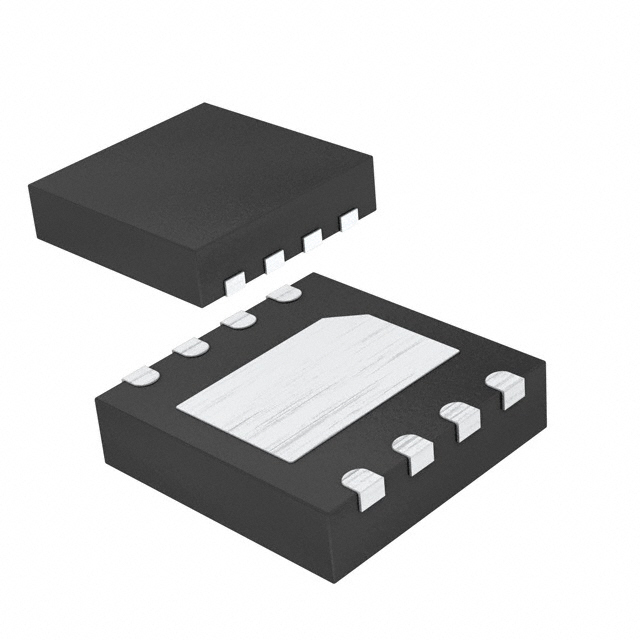

产品描述: ±0.2°C (±1°C ) TDFN 贴片安装,黏合安装 2.5mm*2.5mm*750μm
供应商型号: N-G-NIMO-004
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 温度传感器 G-NIMO-004

G-NIMO-004概述

    TSYS02P 数字温度传感器技术手册解析

    产品简介


    TSYS02P 是一款高性能的数字温度传感器,专为工业控制、加热/冷却系统及暖通空调(HVAC)等领域设计。这款温度传感器提供工厂校准的数据,对应测量温度,并通过脉宽调制(PWM)输出提供温度信息。其核心功能是高精度温度测量,能够替代传统的精密热电阻、热敏电阻和NTCs,且具有低功耗、快速响应和小尺寸等特点。

    技术参数


    - 精度:在-5°C到+50°C范围内精度达到±0.2°C;根据客户需求可调整高精度温度范围
    - 低功耗:<420μA(待机<0.14μA)
    - PWM 输出:脉宽调制信号
    - 封装:小型 TDFN8 封装,尺寸为2.5mm x 2.5mm
    - 工作温度范围:-40°C到+125°C
    - 分辨率:16位,分辨率为0.01°C
    - 供电电压:1.5V到3.6V
    - 采样频率:2Hz
    - 转换时间:约43ms
    - 启动时间:最多150ms达到空闲状态

    产品特点和优势


    TSYS02P 温度传感器在多个方面展现出其独特的优势:
    - 高精度:在特定温度范围内精度达到±0.2°C,适用于需要高精度温度测量的应用。
    - 低功耗:典型情况下电流消耗小于420μA,有助于延长电池寿命或减少能量损失。
    - 快速响应:能够在短时间内完成温度测量,适用于需要实时温度监控的应用场景。
    - 小尺寸:采用小型 TDFN8 封装,非常适合空间受限的设计。
    - PWM输出:可以直接驱动外部电路,减少了外部电路复杂度。

    应用案例和使用建议


    - 工业控制:在工业自动化中,TSYS02P 可用于温度监测,确保生产过程稳定运行。
    - 加热/冷却系统:集成到空调系统中,能够实时监测室内温度变化,提高能效。
    - 暖通空调(HVAC):应用于商业楼宇和住宅区的暖通空调系统中,提高居住舒适度。
    使用建议:
    - 确保供电电压在1.5V到3.6V之间,以保证正常工作。
    - 使用接近芯片的100nF电容,以减小电源纹波对测量的影响。
    - 在启动后等待150ms进入空闲状态,此时传感器开始进行测量并提供数据。

    兼容性和支持


    TSYS02P 与其他电子元器件或设备的兼容性良好,但没有特别提到与其他设备的具体兼容性要求。制造商提供相关技术支持和服务,以确保产品在应用中的最佳性能。

    常见问题与解决方案


    1. Q: 如何正确连接 PWM 输出?
    A: PWM 输出需要连接到微控制器或其他外部电路,具体连接方法请参考技术手册中的连接图。
    2. Q: 如何计算实际温度?
    A: 通过公式 T / °C = tPWM / tPERIOD x 175.72 – 46.85 进行计算。例如,若 tPWM=4.15ms, tPERIOD=8.30ms,则 T / °C = 41.01°C。

    总结和推荐


    TSYS02P 数字温度传感器以其高精度、低功耗、快速响应和小尺寸的特点,在众多应用场景中表现出色。无论是工业控制还是暖通空调系统,它都是理想的温度监测解决方案。因此,强烈推荐给需要高精度温度测量的工程师和技术人员。

G-NIMO-004参数

参数
温度范围 -
温度阈值 -
精度 ±0.2°C (±1°C )
长*宽*高 2.5mm*2.5mm*750μm
通用封装 TDFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

G-NIMO-004厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

G-NIMO-004数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 温度传感器 TE CONNECTIVITY G-NIMO-004 G-NIMO-004数据手册

G-NIMO-004封装设计

查看详情并下载
Symbol
Footprint
3D Model
