85-015A-8R

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 85 补偿型是一款外形小巧、与介质相容的压阻式硅压力传感器,采用 316L 不锈钢封装结构。
供应商型号: 223-1452-5-ND
供应商: Digi-Key
标准整包数: 1

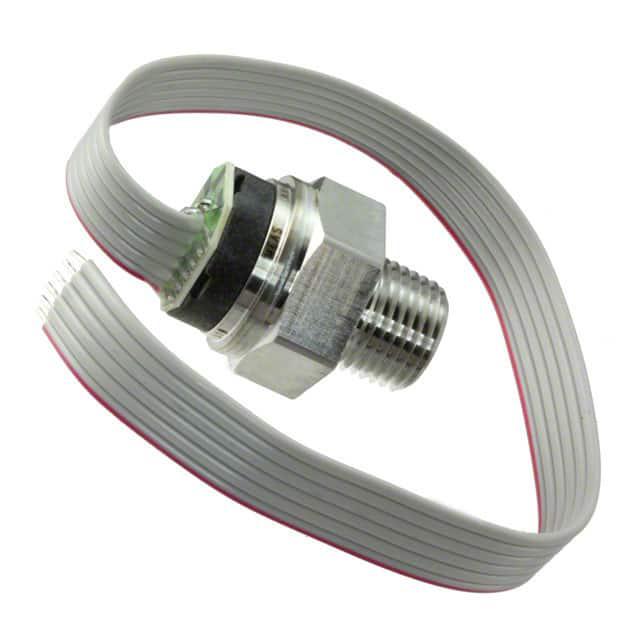

TE CONNECTIVITY 压力传感器 85-015A-8R

85-015A-8R概述

    15 PSIA 1/8 - 27 NPT 压力传感器技术手册

    产品简介


    15 PSIA 1/8 - 27 NPT压力传感器是一款绝对压力传感器,属于mV输出压力传感器系列。它主要用于测量绝对压力,适用于广泛的工业应用。此传感器具备高精度和宽广的工作温度范围,可广泛应用于需要可靠压力测量的场合,例如航空航天、汽车工业、医疗设备和工业自动化系统等。

    技术参数


    - 压力范围: 15 psi
    - 工作温度范围: -40 – 125°C [-40 – 257°F]
    - 输出信号类型: 100mV
    - 供电电流: 1.5 mA
    - 非线性误差: ±0.1%
    - 接口螺纹: 1/8-27 NPT
    - 外形尺寸: 直径 15.85 mm [0.624 in],高度 9.3 mm [0.366 in]
    - 耐压等级: 3X额定压力

    产品特点和优势


    - 高精度测量: 传感器具有非常高的精度,非线性误差仅为±0.1%,确保稳定可靠的压力测量。
    - 宽工作温度范围: 从-40°C到125°C的宽工作温度范围使得该传感器可以适应极端环境。
    - mV输出信号: 采用mV输出信号格式,可以直接连接到各种数据采集系统。
    - 坚固耐用的设计: 线缆连接设计和螺纹过程接头使其在恶劣环境下仍能保持良好的性能。
    - 兼容多种应用: 适用于多种工业领域,如航空航天、汽车工业、医疗设备等。

    应用案例和使用建议


    该传感器被广泛应用于各种高压测量环境中,例如:
    - 航空航天领域的飞行器控制系统
    - 汽车工业中的发动机管理系统
    - 医疗设备中的呼吸机压力监测
    - 工业自动化系统中的液位测量
    使用建议:
    - 确保安装时使用合适的螺纹密封材料以避免泄漏。
    - 在极端温度条件下使用时,需注意周围环境的影响。
    - 连接时使用合适的电缆,避免电磁干扰影响测量结果。

    兼容性和支持


    该压力传感器与多种其他电子元件和设备兼容,具体兼容型号如下:
    - TE Part #10205351-00: NTC温度传感器
    - TE Part #10217596-00: 压力变送器M5294-02001U-010BG
    - TE Part #2-87523-4: MOD IV接插件
    - TE Part #51864-7: 端子PIDG R IR 16 10
    - TE Part #11030848-00: ROHS热电偶44011RC
    - TE Part #154N-001G-R: 1 PSIG电缆MV压力传感器
    - TE Part #7-1393114-1: KUHP-11A51-240=KU
    - TE Part #1-6609028-7: 20VK1=F7147 S0
    - TE Part #1-66099-5: III+ PIN,18-16,TIN ,LP
    - TE Part #1658608-4: 09 POS HDF插头,MS,无铅
    如需更多支持信息,请拨打技术支持热线 +1 800 522 6752。

    常见问题与解决方案


    - 问题1: 安装过程中传感器无法正常工作。
    - 解决方案: 检查传感器是否正确安装并连接到正确的电源。确保周围没有电磁干扰。
    - 问题2: 输出信号不稳定。
    - 解决方案: 检查传感器是否有物理损伤,重新校准或更换传感器。
    - 问题3: 测量值不准确。
    - 解决方案: 检查传感器是否在校准范围内使用。如果超过范围,请重新校准或选择合适量程的传感器。

    总结和推荐


    综上所述,15 PSIA 1/8 - 27 NPT压力传感器凭借其高精度、宽工作温度范围和坚固耐用的设计,在众多工业应用中表现出色。其广泛的应用领域和优良的兼容性使其成为一款值得推荐的产品。对于需要可靠压力测量的应用,这款传感器是一个理想的选择。

85-015A-8R参数

参数
最大工作压力 310.26KPa
工作压力范围 103.42KPa
最大工作供电电压 -
最小工作供电电压 -
精度 ±0.1%
输出类型 Wheatstone Bridge
压力类型 绝对
安装方式 导线安装
零件状态 在售
包装方式 散装,管装

85-015A-8R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

85-015A-8R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 85-015A-8R 85-015A-8R数据手册

85-015A-8R封装设计

查看详情并下载
Symbol
Footprint
3D Model
