53244-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spring Spade Terminal 14-16AWG Phosphor Bronze Blue 22.15mm Tin Loose
供应商型号: 1782040
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 53244-1

53244-1概述

    电子元器件产品技术手册

    产品简介

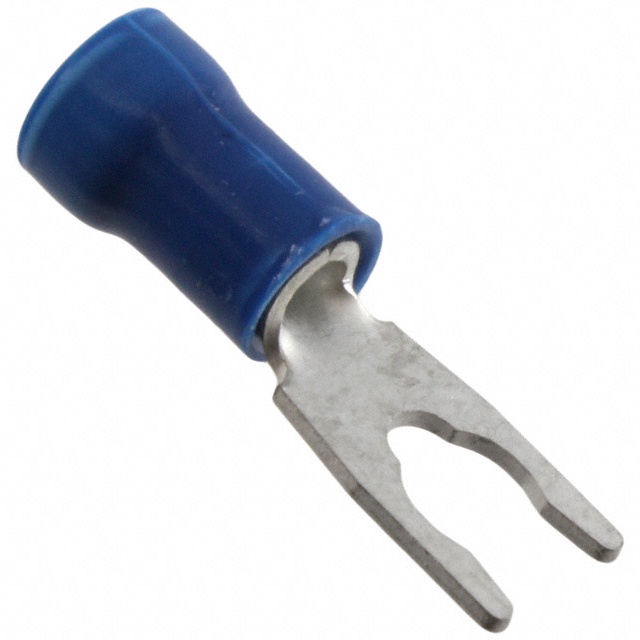

    本产品为一种弹簧叉型接线端子(Spring Spade Terminal),适用于多种电气连接应用。产品型号为53244-1,可与#8或M4螺栓配合使用,适用于直径为16 AWG(约1.31mm)的电线。其独特的设计使其适用于各种高压电气系统,确保稳定可靠的连接。

    技术参数


    - 螺栓尺寸:#8, M4
    - 导线尺寸:2050 – 5180 CMA
    - 绝缘材料:部分绝缘
    - 插销直径:4.17 mm (0.164 in)
    - 舌片厚度:0.79 mm (0.031 in)
    - 产品长度:22.15 mm (0.872 in)
    - 绝缘层直径范围:3 – 4.9 mm (0.118 – 0.193 in)
    - 最大绝缘层直径:4.9 mm (0.193 in)
    - 电压额定值:600 V
    - 工作温度范围:105 °C (221 °F)

    产品特点和优势


    - 密封性:非密封设计
    - 绝缘支撑:附带绝缘支撑
    - 接触特性:采用弹簧叉型设计,确保稳固的机械连接
    - 电镀材料:采用锡镀层,具有良好的耐腐蚀性和导电性
    - 机械附件:具备良好的机械连接能力,适用于高振动环境

    应用案例和使用建议


    - 应用案例:适用于工业控制、机械设备、汽车电气系统等领域。
    - 使用建议:
    - 在安装前,请确保电线绝缘层直径在规定的范围内。
    - 安装过程中应避免过度弯曲舌片,以免影响电气连接的可靠性。
    - 使用适当的压接工具进行压接,以确保最佳的连接效果。

    兼容性和支持


    - 兼容性:适用于铜基材和锡镀层的导线。
    - 厂商支持:对于技术支持和产品维护,用户可以拨打+1 800 522 6752联系厂商获取帮助。

    常见问题与解决方案


    - 问题1:安装过程中出现松动。
    - 解决方案:检查插销直径和舌片厚度是否符合要求,并确保使用适当的压接工具。
    - 问题2:绝缘层损坏。
    - 解决方案:选择合适的绝缘层直径范围,并确保安装时正确处理绝缘层。

    总结和推荐


    综上所述,该产品在设计上充分考虑了安全性、稳定性和耐用性,适用于广泛的电气连接需求。其独特的弹簧叉型设计确保了即使在高振动环境下也能保持稳定的电气连接。此外,产品通过了多项合规认证,包括欧盟RoHS、ELV及REACH,符合国际标准。
    推荐:鉴于其优良的电气特性和广泛应用范围,我们强烈推荐使用此款弹簧叉型接线端子。它在工业控制、机械设备、汽车电气系统等领域表现出色,是您理想的电气连接解决方案。

53244-1参数

参数
长*宽*高 22.15mm(长度)*6.2mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

53244-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

53244-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 53244-1 53244-1数据手册
