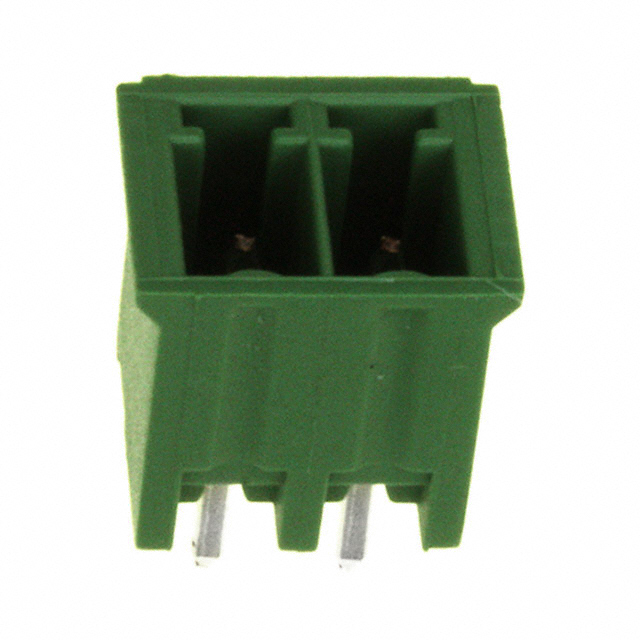

284514-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 3.5mm间距2p插拔式接线端子 插座头, Buchanan系列, 300.0 v, 焊接
供应商型号: U-284514-2
供应商: 云汉优选
标准整包数: 300
TE CONNECTIVITY 接线座- 接头/插头和插口 284514-2

284514-2概述

    电子元器件产品技术手册

    产品简介


    产品名称:284514-2 PCB Terminal Blocks, Header, Wire-to-Board
    产品类型:PCB接线端子
    主要功能:用于连接导线到印刷电路板上,提供可靠稳定的电气连接
    应用领域:广泛应用于各种电子设备中,如工业控制、自动化设备、通信设备等

    技术参数


    - 行数:1
    - 中心线(间距):3.5 mm [0.138 in]
    - 位数:2
    - 连接器系统:线到板
    - 接线端子连接器类型:公端
    - 接线端子连接方式:通孔焊接
    - 端子接触部电镀材料:锡
    - 端子基材:磷青铜
    - 端子额定电流(最大值):11 A
    - 端接柱体和尾部长度:3.4 mm [0.134 in]
    - 接触件电镀材料:锡
    - 工作电压:300 VAC
    - 工作温度范围:-40 – 105 °C [-40 – 221 °F]
    - 适用导线规格:30 – 14 AWG
    - 导线横截面积:0.05 – 2 mm²
    - 连接器安装类型:板安装
    - 外壳材料:PA 66
    - 端子额定电流:11 A
    - 焊接工艺能力:波峰焊接可达240°C

    产品特点和优势


    - 全罩型接头设计:提供更高的防尘防水等级,提升使用寿命和可靠性。
    - 磷青铜材质端子:具有良好的导电性和耐腐蚀性,确保长期稳定运行。
    - 垂直安装:节省空间,便于布线和维护。
    - 绿色外壳:便于识别和装配。
    - 低卤素:符合环保要求,降低对环境的影响。
    - 高抗干扰能力:适合复杂电磁环境下的使用。

    应用案例和使用建议


    应用场景:
    - 工业控制:如PLC系统、电机控制器等
    - 通信设备:如路由器、交换机等
    - 自动化设备:如机器人控制系统
    使用建议:
    - 正确的导线规格选择:根据手册中的规格选择合适的导线规格,避免过载或接触不良。
    - 正确焊接工艺:确保焊接质量,避免虚焊或假焊导致的故障。
    - 正确的安装方向:垂直安装可以节省空间,但需要注意导线布局,避免过度弯折。

    兼容性和支持


    - 兼容性:适用于多种标准的PCB板,兼容主流的导线规格。
    - 技术支持:如需技术支持,请拨打400 820 6015。
    - 维护信息:定期检查连接部位是否有松动或损坏,及时更换。

    常见问题与解决方案


    1. 连接不牢固
    - 解决方案:重新焊接,确保焊点均匀且无虚焊。
    2. 工作温度过高
    - 解决方案:检查电路负载是否过大,适当调整电路。
    3. 导线容易脱落
    - 解决方案:检查导线是否插紧,必要时重新插拔。

    总结和推荐


    综合评估:这款TE品牌的284514-2 PCB Terminal Blocks, Header, Wire-to-Board是一款高性能的PCB接线端子,具有出色的电气特性和机械性能,能够满足各种工业和商业应用的需求。其独特的设计和优异的性能使其在市场上具有很强的竞争力。
    推荐使用:强烈推荐给需要高质量PCB接线端子的工程师和技术人员。其广泛的适用性、可靠的性能和良好的服务支持使得它成为电子设备制造商的优选之一。

284514-2参数

参数
长*宽*高 9mm(长度)*7.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

284514-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

284514-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 284514-2 284514-2数据手册

284514-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 0.2576 ¥ 2.1894
1200+ $ 0.2451 ¥ 2.0837
2100+ $ 0.2387 ¥ 2.0288
4200+ $ 0.2336 ¥ 1.9854
5100+ $ 0.2295 ¥ 1.9508
库存: 22297
起订量: 600 增量: 300
交货地:
最小起订量为:600
合计: ¥ 1313.64
