首页  >  产品百科  >  175104-2

175104-2

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 金 16-20 AWG 压入式 16.5mm(长度)*5.4mm(高度)
供应商型号: 26M-175104-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 175104-2

175104-2概述


    产品简介

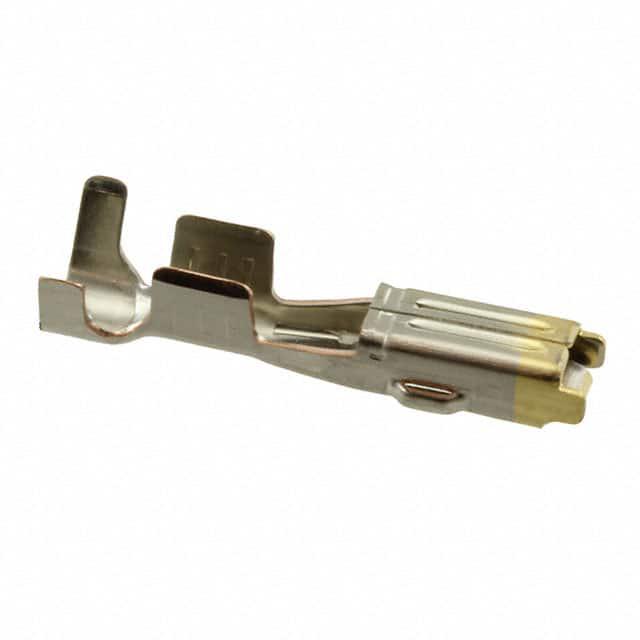

    本文将介绍一种名为Multilock连接系统的电子元器件——接线端子(Receptacle)。这种接线端子主要用于汽车领域的连接应用,其特点包括可传输低功率、具有良好的机械强度和电气性能。接线端子的类型为180度风格,并且采用了金镀层接口,适用于20到16 AWG范围内的电线。

    技术参数


    - 接线端子类型:180度插接式接线端子
    - 电线尺寸:20 - 16 AWG
    - 接线端子厚度:0.64毫米(0.025英寸)
    - 接触宽度:1.8毫米(0.071英寸)
    - 典型电流承载能力:10安培
    - 接线端子材料:铜
    - 接口镀层:金(Au)
    - 电气传输范围:0 - 24安培(低功率)
    - 绝缘直径范围:2 - 2.6毫米(0.078 - 0.102英寸)

    产品特点和优势


    这款接线端子的主要特点是其高可靠性、良好的机械强度和稳定的电气性能。此外,它还具有以下几点显著优势:
    - 兼容性强:适用于多种电线和电缆。
    - 易于安装:采用自动压接技术,确保安全可靠连接。
    - 环保材料:符合欧盟RoHS和ELV指令要求,且不含限制物质。
    - 耐用性:经过严格测试,保证长时间使用后的稳定性能。

    应用案例和使用建议


    该接线端子广泛应用于汽车制造业中的电气系统连接。例如,在汽车点火系统中,通过使用此接线端子可以有效提高电路连接的稳定性和安全性。为了确保最佳使用效果,建议按照制造商的指导手册进行正确的安装和维护。

    兼容性和支持


    该接线端子与其他Multilock连接系统中的组件具有良好的兼容性,适用于不同型号和规格的汽车连接需求。此外,TE公司提供了全面的技术支持和售后服务,可以通过拨打免费电话+1 800 522 6752获得帮助。

    常见问题与解决方案


    - 问题1:如何正确压接接线端子?
    - 解决方案:确保使用正确的压接工具和压接工艺,遵循制造商提供的操作指南。

    - 问题2:接线端子出现松动怎么办?
    - 解决方案:检查并重新压接接线端子,确保其牢固连接。必要时更换新的接线端子。

    总结和推荐


    综上所述,这款Multilock接线端子凭借其出色的性能、高可靠性以及广泛的适用范围,在汽车及其他工业应用领域中表现出色。鉴于其卓越的功能和优势,强烈推荐用户在相关项目中采用这款产品。如果您有任何疑问或需要技术支持,请随时联系TE公司的客户服务团队。

175104-2参数

参数
线规 16-20 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
长*宽*高 16.5mm(长度)*5.4mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

175104-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

175104-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 175104-2 175104-2数据手册

175104-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
