61366-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Power 压接 83.8708nm 锡 18-22 AWG 压入式 19.81mm(长度)*3.35mm(高度)
供应商型号: N-61366-1
供应商: 云汉优选
标准整包数: 7500
TE CONNECTIVITY 矩形连接器 - 触头 61366-1

61366-1概述


    产品简介

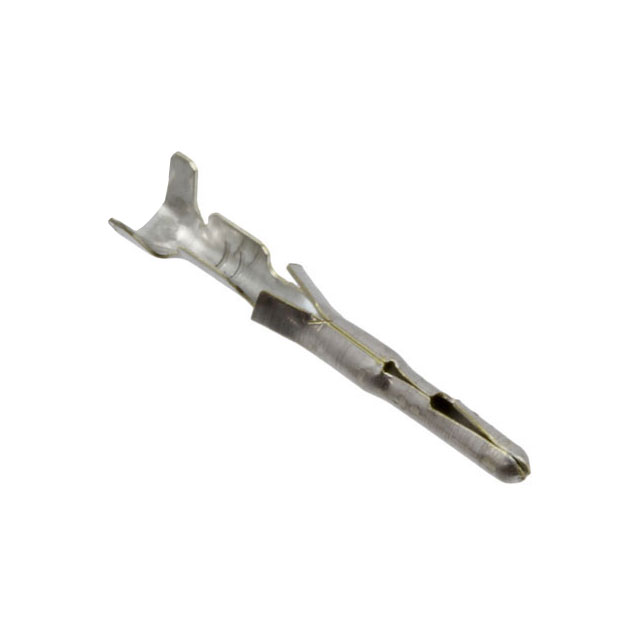

    61366-1 接触针
    61366-1 是一种商用 MATE-N-LOK 系列的接触针(pin contact),采用镀锡处理,适用于22至18 AWG导线范围内的连接。这种接触针主要应用于电源电路中,特别适合商业用途。接触针采用锁定弹片(locking lance)方式固定在接插件内部,确保了稳定的电连接。

    技术参数


    - 接触类型:插针型(Pin)
    - 导线尺寸:22至18 AWG;0.33至0.82 mm²
    - 接触部位材料:黄铜
    - 接触端子面积镀层材料:预镀锡
    - 接触区域镀层材料:锡
    - 焊接过程能力:适用于260°C的通孔回流焊(Pin-in-Paste)
    - 机械附件:直接压接
    - 绝缘直径范围:1.52至2.79 mm [0.06至0.109 in]
    - 锁紧方式:锁定弹片(locking lance)

    产品特点和优势


    - 高可靠性:锁定弹片的设计确保了接触针在使用过程中的稳定性,防止意外松动。
    - 广泛的适用性:22至18 AWG的导线尺寸范围使其适用于多种电气应用。
    - 环保材料:该接触针符合欧盟RoHS、ELV和REACH法规要求,为用户提供绿色安全的产品。
    - 易于维护:预镀锡的接触端子简化了装配流程,提高了生产效率。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:61366-1 用于工厂自动化系统中的电力传输。
    - 家用电器:在某些家用电器中,它被用来实现安全可靠的电源连接。
    - 汽车电子:61366-1 在汽车内部电气系统中提供高效、可靠的电源连接。
    使用建议
    - 在安装时,务必检查导线绝缘层的直径,以确保其在规定范围内,从而避免因过度压缩而导致导线损坏。
    - 定期检查接触针与导线的连接是否牢固,及时更换受损部件,确保系统的稳定运行。

    兼容性和支持


    - 兼容部件:该接触针可以与多种型号的插件壳体(如1-480339-0、1-480286-0等)和其他相关配件(如2292906-2、1062-12-0222等)搭配使用。
    - 技术支持:如需进一步的技术支持或帮助,请拨打+1 800 522 6752联系客服团队。

    常见问题与解决方案


    - 问题:安装过程中导线松动怎么办?
    - 解决方案:重新检查并调整压接工具的压力设置,确保压接紧密。如果仍然存在问题,可能需要更换接触针。
    - 问题:接触电阻过高怎么办?
    - 解决方案:检查导线是否有损伤或氧化现象,必要时进行清洁或更换。确认压接位置正确且稳固,重新安装接触针。

    总结和推荐


    61366-1 接触针是一款具有高可靠性的商用接触组件,适用于各种电气应用。它的锁定弹片设计和预镀锡端子为其提供了卓越的性能和较长的使用寿命。同时,符合环保标准的设计也使其成为绿色生产的选择。综合来看,61366-1 是一款值得推荐的高质量接触针产品,特别适用于需要稳定电连接的应用场合。

61366-1参数

参数
触头端接 压接
触头镀层厚度 83.8708nm
类型 Connector Power
线规 18-22 AWG
触头镀层
长*宽*高 19.81mm(长度)*3.35mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

61366-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

61366-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 61366-1 61366-1数据手册

61366-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
