805M1-0050-01

产品分类: 加速度传感器
厂牌: TE CONNECTIVITY
产品描述: 泰科电子, 加速度计, 螺纹, 1轴
供应商型号: A-805M1-0050-01
供应商: 云汉优选
标准整包数: 1

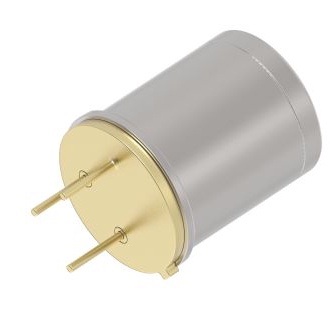

TE CONNECTIVITY 加速度传感器 805M1-0050-01

805M1-0050-01概述

    SENSOR SOLUTIONS Model 805M1 加速度计技术手册

    产品简介


    Model 805M1 是一款采用 TO-5 系列封装的小型粘合安装电压输出加速度计,主要用于低功耗嵌入式应用。它提供 ±20g 到 ±500g 的动态范围,频率响应高达 12kHz。Model 805M1 专为嵌入式原始设备制造商 (OEM) 应用而设计,具备出色的稳定性和耐久性,适用于机器监控、预防性维护、低成本 OEM 安装、结构研究和嵌入式传感解决方案等领域。

    技术参数


    - 工作电压:3.0-5.5 Vdc
    - 电源电流消耗:<0.80 mA
    - 输出阻抗:<100 Ω
    - 绝缘电阻:>100 MΩ @ 50 Vdc
    - 全量程输出电压:±2 V
    - 频率响应(1-8000 Hz ±1 dB,0.4-12000 Hz ±3 dB)
    - 自然频率:34000 Hz
    - 非线性误差:±1%
    - 横向灵敏度:5%
    - 冲击极限:5000 g
    - 残余噪声:0.001-0.005 g RMS(宽带 1Hz 至 10kHz)

    产品特点和优势


    Model 805M1 加速度计具有以下显著特点和优势:
    - 宽动态范围:可选 ±20g 到 ±500g 动态范围,满足多种应用需求。
    - 宽频带响应:最高频率响应可达 12kHz,适合高精度要求的应用场合。
    - 稳定的陶瓷压电晶体:确保长期稳定性和可靠性。
    - 低功耗:小于 0.80 mA 的电流消耗,适用于电池供电设备。
    - 密封外壳:TO-5 封装形式,防尘防水,适合恶劣环境下的使用。
    - 多种安装方式:支持粘合安装和螺纹安装两种方式,适应不同应用场景。

    应用案例和使用建议


    - 机器监控:Model 805M1 可用于实时监测机械设备的振动情况,帮助识别潜在故障,提高设备运行效率。
    - 预防性维护:在设备运行过程中定期使用加速度计检测振动变化,预测并防止潜在故障。
    - 结构研究:在桥梁、建筑等大型结构上安装加速度计,监测其振动情况,评估结构安全。
    使用建议:
    - 在选择加速度计时,根据具体应用场景确定合适的动态范围和频率响应。
    - 确保供电电压稳定,避免因电压波动导致测量误差。
    - 定期校准传感器,以保证测量结果的准确性。

    兼容性和支持


    Model 805M1 加速度计与标准电路板和其他电子元件兼容良好,便于集成到各种系统中。TE Connectivity 提供全面的技术支持和售后服务,确保客户能够获得最佳的产品体验和解决方案。

    常见问题与解决方案


    - 问题:加速度计无法正常工作。
    解决方案:检查供电电压是否符合要求,确认接线正确无误。
    - 问题:测量数据不稳定。
    解决方案:检查传感器安装是否牢固,排除外部干扰因素。

    总结和推荐


    Model 805M1 加速度计凭借其宽动态范围、高频响应、低功耗和高稳定性等特点,在机器监控、预防性维护和结构研究等领域表现出色。尽管成本相对较低,但其性能表现优异,适用于多种工业应用。因此,我们强烈推荐 Model 805M1 加速度计作为高性能、低成本的传感器解决方案。

805M1-0050-01参数

参数
灵敏度 40(mV/g)
典型带宽 400mHz~10KHz
加速度范围 ±50g
最大工作供电电压 5.5V
最小工作供电电压 3V
轴类型 X轴
输出类型 -
通用封装 TO-5
安装方式 通孔安装
零件状态 在售
包装方式 盒装

805M1-0050-01厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

805M1-0050-01数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 加速度传感器 TE CONNECTIVITY 805M1-0050-01 805M1-0050-01数据手册

805M1-0050-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 577.7064
20+ ¥ 534.4763
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 577.7
